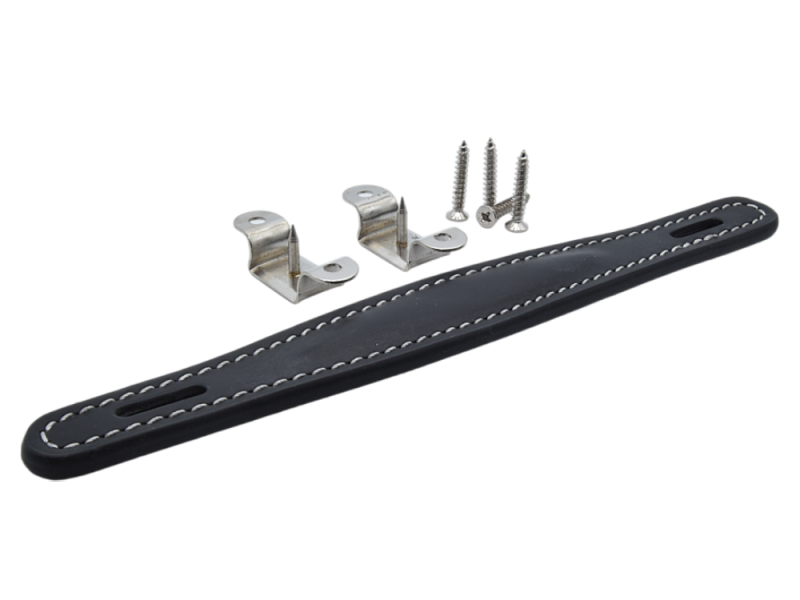

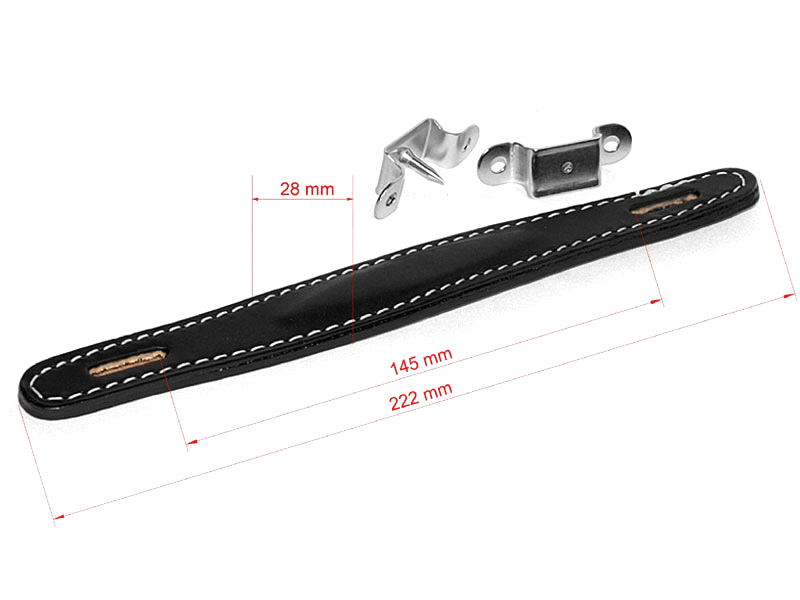

Riemengriff Ampeg-Stil, Kunstleder, schwarz, gewölbt

• NF-Leitung LiYDY 1 x 0,5 mm², geschirmt
• Aussendurchmesser: ca. 3,2 mm
• Betriebsspannung max: 250 V
• Kapazität: ca. 260 pF / m
• Temperaturbereich: -10 bis +70 C°
• Leiterwiderstand: 40 Ohm / km @ 20 C°
• Prüfspannung: > 1 kHz
• IEC 60228/ VDE 0295
• Länge: 2 m

Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

• Typ: Elektrolyt Kondensator
• Kapazität: 22 µF
• Nennspannung: 35 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 5 mm x 11 mm
• Anschluss: axial
• Farbe und Hersteller kann von dem gezeigten Bild abweichen

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Elektrolyt Kondensator
• Kapazität: 220 µF
• Nennspannung: 63 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 15 mm x 20 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Gleichrichter Diode, Standard Recovery
• Spannung, Urrm(V): 1000V
• Strom, If d.: 1A
• Strom, Ifs max.: 1A
• Spannung, Durchlass-, bei If: 1V
• Packung mit 10 Stück

Faceplate für TT Bausatz JTM45

• Material: #LG10 ProReverse Gold, glänzend lackiert
• Front + Rückblende
• Diese Blende ist für das TT Chassis zum JT45 Bausatz, NICHT als Austauschblende für ein original JTM45 Chassis.

Dateien:

• Vorlage

TT PX45 - der PX18 mit JTM45 Endstufe

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT PX45 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren
• Netz: tt-jtm45-pw
• Übertrager: tt-otjtm45D, Dual-Primary
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (12AX7 / ECC83 und EL34)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Montageset für alle TT- Chassis, welche für eine Montage mit Kägigmuttern vorgesehen sind sowie für die Befestigung von 19"-Gehäuse

Enthalten sind:

• 4 x Käfigmutter M6
• 4 x Gewindeschraube M6 x 30
