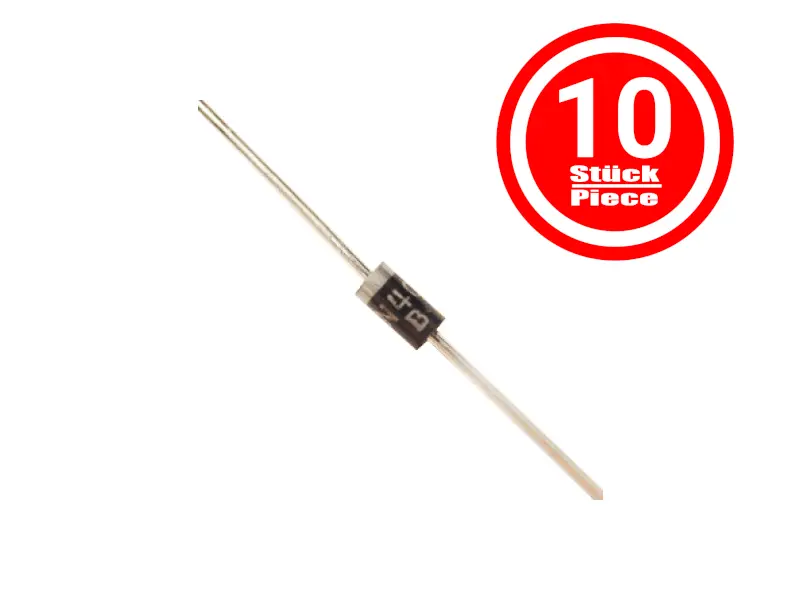

Diode 1N4007 1A @ 1000 V, 10er Packung

Der EF86 Kanal eines AC30 reduziert auf angenehme 18 Watt

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT AC18 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.
Soundclip des AC18, aufgenommen von einem unserer Kunden: https://youtu.be/eZ-6LP3p5ns

ENTHALTEN:

• Übertrager Hammond 1750PA
• Netztransformator Tube-Town 18-Watt Primär: 0-120-230-240V @ 50/60 Hz (ab 26.02.2020)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

2 Röhren, gematcht als Paar

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

Typische Betriebswerte

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

2 Röhren, gematcht als Paar

Robuste und fabelhaft klingende Power Beam Tetrode, die bis 475 Volt einwandfrei funktioniert. Hervorragender Ersatz für Single-Ended-Verstärker wie den Fender Champ oder Verstärker mit hoher Plattenspannung wie den Fender Deluxe Reverb.

• Speziell entwickelte Kathode
• Anode aus Speziallegierung
• Sorgfältig ausgerichtetes Gitter

2 Röhren, gematcht als Paar

Die Wiedergeburt der Mullard EL34. Mit der EL34EH können Marshall-Amp Besitzer den ausgewogenen Ton, die tiefen und straffen Bässe, die süßen Mitten und die gut definierten Höhen der originalen Mullards nachbilden. Das innovative Design und die Präzisionskonstruktion verleihen der EH EL34 einen außergewöhnlich weichen und ausgewogenen Klang mit angenehmen Obertönen gerader Ordnung, während unerwünschte Obertöne ungerader Ordnung praktisch eliminiert werden.

Dateien:

• Datenblatt

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 10 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 14 mm x 30 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 220 µF
• Nennspannung: 350 V
• Toleranz: -10%+30%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 25 mm x 38 mm
• Anschluss: axial

Gleichrichter

• NF-Leitung LiYDY 1 x 0,14 mm², geschirmt
• Aussendurchmesser: ca. 2,6 mm
• Betriebsspannung max: 250 V
• Kapazität: ca. 260 pF / m
• Temperaturbereich: -10 bis +70 C°
• Leiterwiderstand: 40 Ohm / km @ 20 C°
• Prüfspannung: > 1 kHz
• IEC 60228/ VDE 0295
• 2 m

• Typ: Elektrolyt Kondensator
• Kapazität: 22 µF
• Nennspannung: 35 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 5 mm x 11 mm
• Anschluss: axial
• Farbe und Hersteller kann von dem gezeigten Bild abweichen

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Carbon Composition Widerstände

• 1 Watt
• -55° C bis 125° C Operationstemperatur
• ± 20% Tolerance
• 350 V Betrieb, 700 V Überlast
• Geringe Induktivität
• Geringe Kapazität
