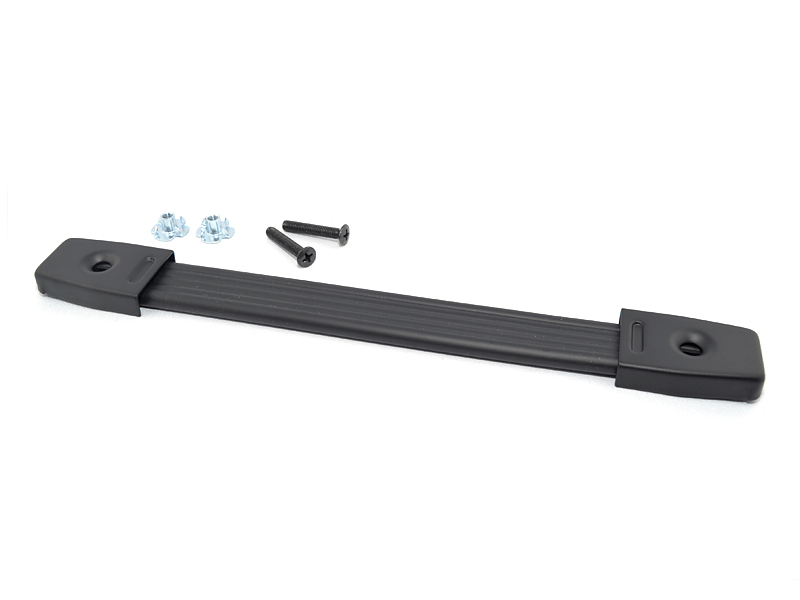

Riemengriff schwarz

Die ideale Box für den DIY-affinen Gitarristen !
Alle Teile per CNC gefräst und gebohrt aus hochwertigem Birke Multiplex für den einfachen Zusammenbau zu Hause oder als Basis für eigene Kreationen.

Größe in Anlehnung an die sehr beliebten 112AM Lemberg mit:
Breite: 500 mm
Höhe: 410 mm
Tiefe: 240 mm
Lautsprecherausschnitt: 12”
Material: 15 mm Birke Multiplex Gehäuse, 12 mm Birke Multiplex Schallwand

Der Bausatz beinhaltet alle Bauteile zum Aufbau der Lautsprecherbox nach Standard laut Dokumentation, wie zum Beispiel:

• Anschlussterminal, rund
• Befestigungsschrauben für Terminal
• Schrauben und Einschlagmuttern für Lautsprecherbefestigung
• Holzleim
• Holzdübel

Nicht enthalten

• Kabelsatz
• Ecke
• Füße
• Griff
• Holzschrauben

Dateien:

• Bauanleitung (PDF)

[content:3210136]

d= 309mm / 12.17"
Befestigungsklammern NICHT enthalten

• aus Kunstoff
• zur Befestigung von Lautsprechern in Kombination mit Schutzgitter

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 25 mm
• 4 Stück

Wasserbasierender Tolex-Kleber, 500 ml

Anwendung
der Kleber muss sowohl auf der Holz als auch auf dem Tolex aufgetragen werden.
Nach einer Ablüftzeit von ca. 30 min kann dann das Tolex auf das zu beziehende Holz aufgeklebt werden.

Und wieviel Kleber benötigt man ?
Die 500 ml Dose reicht für gut 2 m² bei doppeltem Auftrag, 4,6 m² einfach

Hinweis
Zur Steigerung der Klebekraft empfiehlt es sich den Kleber auf dem Tolex nach dem Ablüften ein zweites mal auf zu tragen.

Dateien:

• Sicherheitsdatenblatt

Aluminium Chassis 036 - ausgelegt für Bausätze aus der B-Serie

• Version: 2020
• Material: 2 mm Aluminium
• Für Belton Sockel
• 2 Sockel Noval , 2 Sockel Oktal
• ausgelegt für TT B-Serie
• Made in Germany

Dateien:

• Datenblatt

Schalengriff

• Ausführung: für Kantenmontage 12 mm Radius
• Metallgriff montiert in schwarzer Kunststoff Schale
• Farbe: schwarz, pulverbeschichtet
• Ausschnitt: 170 mm breit

Schalengriff, mittlere Größe

• Material: Stahlblech schwarz, pulverbeschichtet
• Größe: 220 x 162 mm
• Ausschnitt: 170 x 112 mm
• Mit Schraubenschutz

Die Lautsprecher der "Punch Sound"-Serie bieten eine hohe Dynamik und ein sehr schnelles Ansprechverhalten, das dem Spieler einen äußerst soliden Bass-Sound liefert.
Ausgestattet mit Ferritmagneten und Stahlkörben sind sie ideal für klassische Musikstile, bei denen es auf einen sauberen, straffen und klaren Klang ankommt.

Specifications

• Nominal Diameter: 209 mm / 8 in
• Nominal Impedance: 8 Ω
• Rated Power AES: 150 W
• Continuos Program Power: 300 W
• Sensitivity @ 1W/1m: 95.0 dB
• Voice Coil Diameter: 50 mm (2")
• Voice Coil Winding Depth: 11 mm
• Magnetic Gap Depth: 8 mm
• Flux Density: 1.10 T
• Magnet Weight: 1100 g
• Net Weight: 3.1 Kg
• Magnet Type: Ferrite
• Basket Material: Pressed Sheet Steel
• Voice Coil Winding Material: Copper
• Voice Coil Former Material: Kapton
• Cone Material: Paper
• Cone Treatment: No
• Surround Material: Treated Cloth
• Dust Dome Material: Solid Paper

Thiele & Small Parameters

• Re: 6.08 Ω
• Qms: 3.61
• Qts: 0.33
• Cms: 203 µm/N
• Vas: 13.1 l
• X max: +/- 3.1 mm
• N: 1.45 %
• Fs: 74.7 Hz
• Qes: 0.36
• Mms: 22.4 g
• Bxl: 13.29 Tm
• Sd: 213.8 cm²
• X var: +/- 6.6 mm
• Le (1KHz): 0.71 mH
