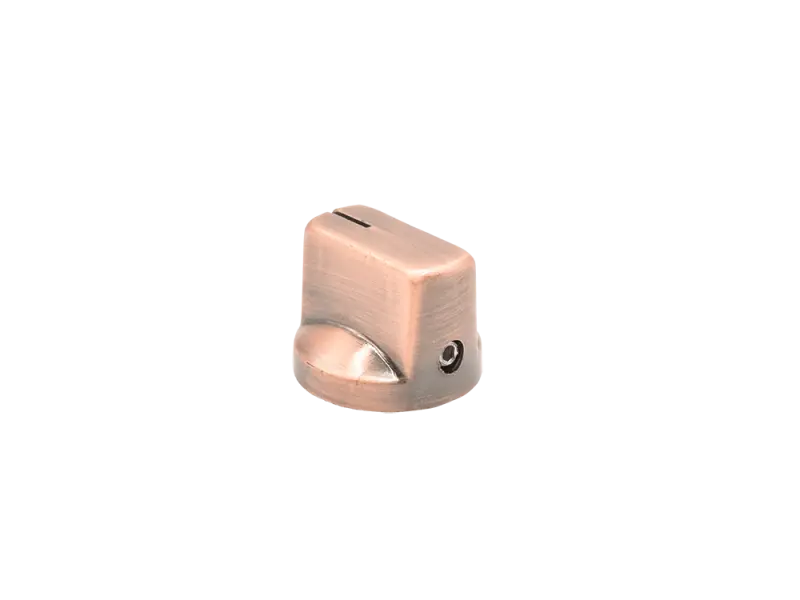

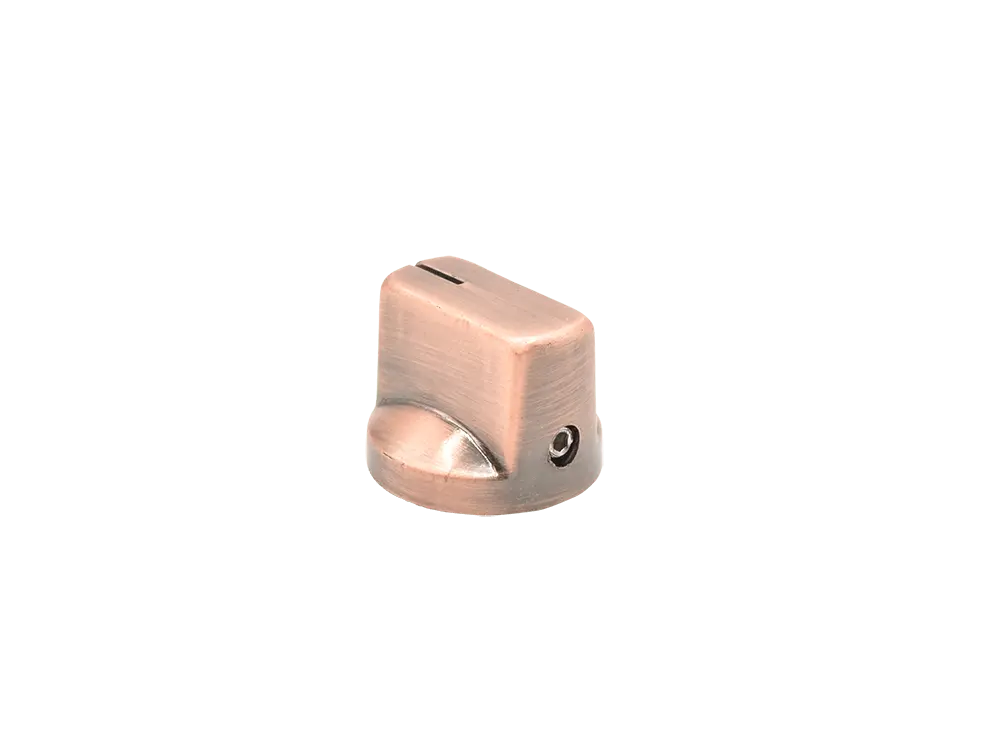

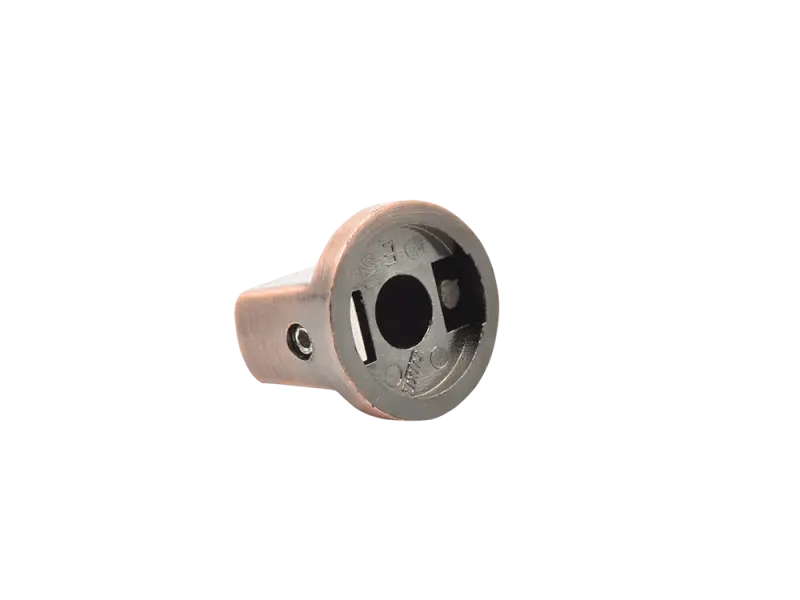

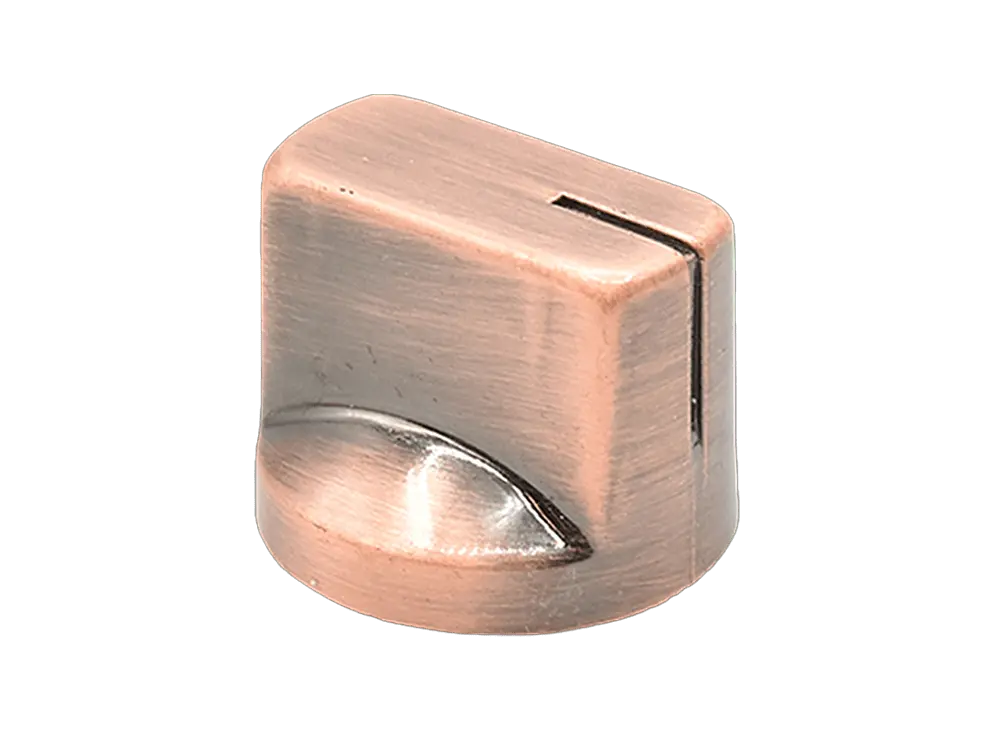

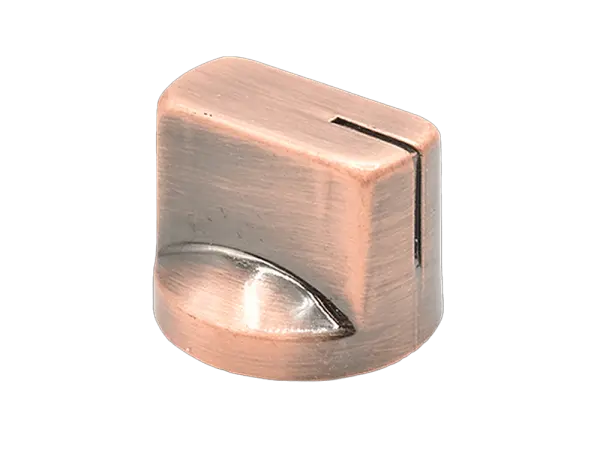

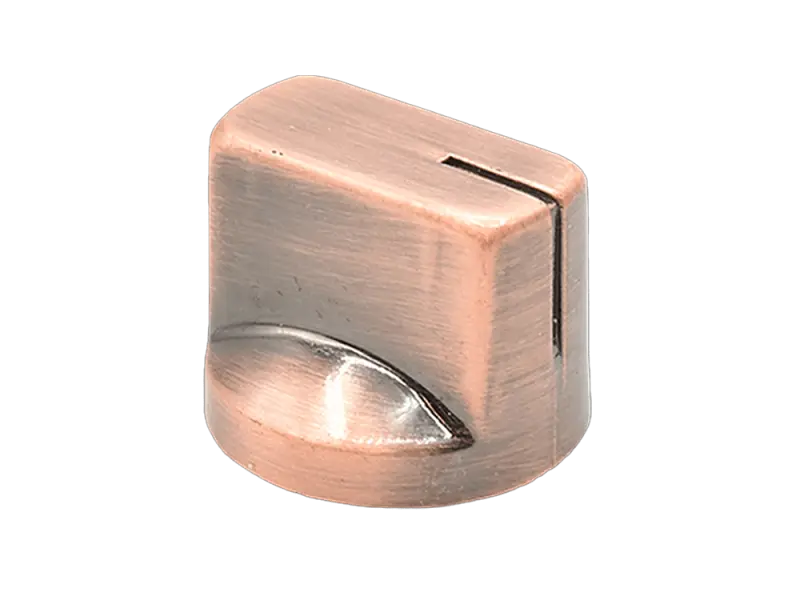

Knopf Classic Pointer - Kupfer

• Länge: 51 mm
• Größe / SW: 1,5 mm

Tube-Town EZ-Board für Fender 5F1

• Optimierte Version mit verbesserter Masseführung
• wird auch verwendet im TT-5F1 Bausatz
• Material: 1,3 mm FR3, black

Gehäuse für TT Kit LoV Tomato Blaster

• Material: 3 mm Acryl
• Farbe: klar

• Ausgangsspannung: 12 V/DC
• Ausgangsstrom: 2000 mA
• Eingangsspannung: 230 V/50 Hz

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F1 - V2020 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Transformatoren (Hammond 1760C, TT-5E3-VPO)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Basis Bauteilsatz LoV Tomato-Blaster

Dieser Bausatz beinhaltet alle Bauteile die zum Bau des Tomato-Blaster benötigt werden wie Widerstände, Kondensatoren, Röhren, Schalter, Leitungen, Platine etc.

NICHT ENTHALTEN SIND:

• Chassis
• Knöpfe
• Steckernetzteil

Bitte die "Empfohlenen Produkte" Übersicht beachten.
Dieser Bauteile-Satz enthält KEINEN technischen Support, Ferndiagnose und Fehlersuche.
Alle aktuellen Details wie immer auf der -> Projekt-Seite


• Typ: Multisection Capacitor
• Kapazität: 32 + 32 µF
• Nennspannung: 500 V
• Toleranz: - 10% / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 35 mm x 50 mm
• Anschluss: radial, Lötanschlüsse

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 35 mm

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

Mallory Type 150 is a general purpose capacitor for use in blocking, bypass, decoupling, smoothing and some timing applications.

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

Specifications:

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

Mallory Type 150 is a general purpose capacitor for use in blocking, bypass, decoupling, smoothing and some timing applications.

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

Specifications:

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial
