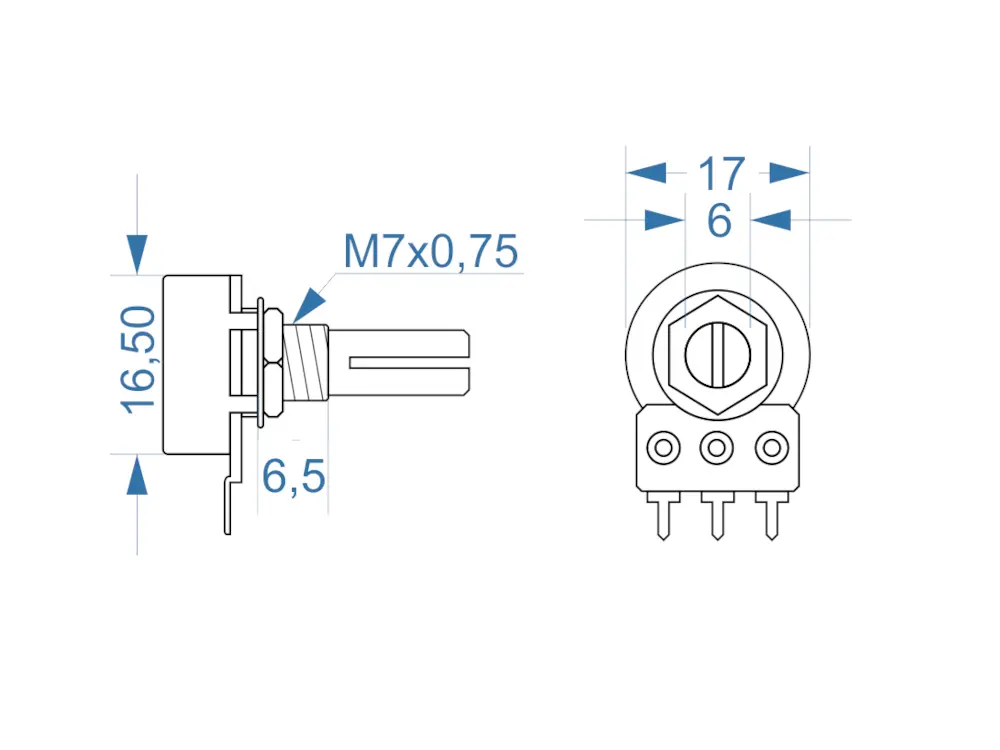

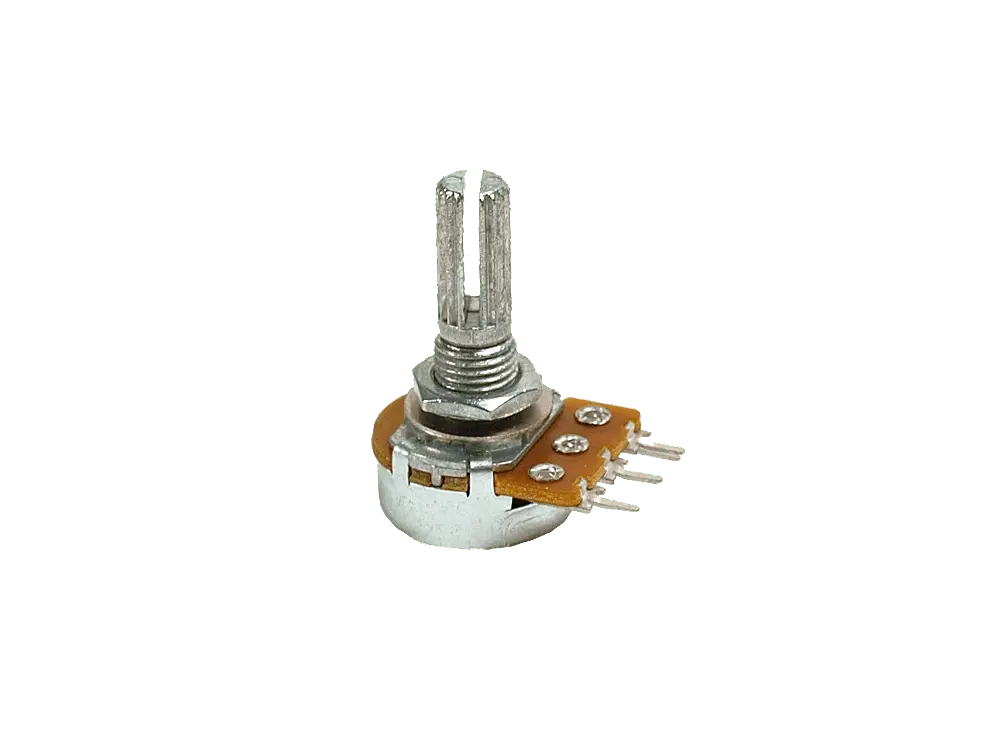

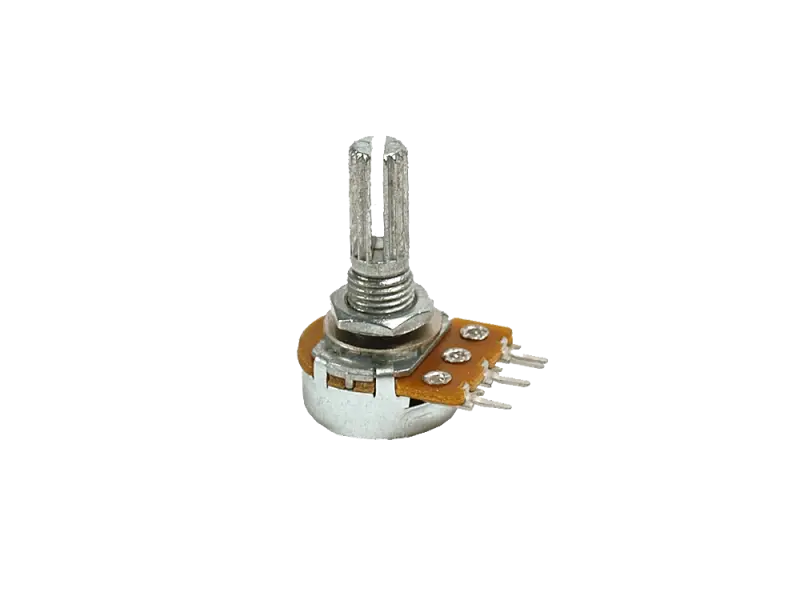

Potentiometer Alpha 16 PCB 1M Log

• Größe: M7 x 0,75 mm
• Preis pro Mutter

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6 mm, Splitt Shaft (geriffelt)
• Achsenlänge: 20 mm
• Bohr Ø:  M7 (6,8 mm)
• Anschlussart: PCB
• Gehäusegrösse: 16 mm

Das Unmögliche möglich machen… -

dies bedeutet im Falle eines neuen Gitarrenkabels, eine extrem niedrige Kapazität in Verbindung mit betörender Flexibilität zu schaffen. Eine Isolation zu fertigen, welche durch eine Gas-Schäumung niedrigste Werte garantiert – das ist nicht einfach, aber für einen professionellen Leitungshersteller durchaus im Bereich des Möglichen. Diese fragile Isolation aber auch vor Bewegung, Knicken oder Verdrehen zu schützen, das ist wiederum eine echte Herausforderung.

Beim SPIRIT LLX „LOW LOSS” haben wir auf die gleiche Isolationskonstruktion zurückgegriffen, die bei professionellen HD-SDVideokabeln eingesetzt wird. Zur zusätzlichen Stabilität des Innenlebens verwenden wir eine optimiert konzentrische Litzenverseilung und eine spezielle Isolations-Vernetzung der Oberfläche. Als Außenmantel haben wir einen gummiartigen Soft-PVC-Mantel aufgetragen, der hochflexibel, extrem kompakt und dehnungsarm ist und das ganze Innenleben vor äußeren Einflüssen schützt.

Durch die niedrige Kapazität und den sehr speziellen Aufbau ist das SPIRIT LLX „LOW LOSS” eines der verlustärmsten Gitarrenkabel der Welt.

Bitte achten Sie bei der Selbstkonfektionierung darauf, dass der schwarze Carbonschirm (auf der weißen Isolation) leitend ist und deshalb entfernt werden muss, um keinen Massekontakt mit dem Innenleiter herzustellen.

VORTEILE:

• Extrem niedrige Kapazitätswerte
• Robust, verdrehsicher und leicht wickelbar
• Verlustarme, detailreiche und neutrale Übertragungseigenschaften
• Doppelt geschirmt durch Cu-Geflecht und leitenden Carbonschirm

ANWENDUNG:

• Hochflexibles Kabel für den anspruchsvollen Studio- und Live-Gitarristen
• Hochwertige Patchverkabelung in der professionellen Studio-Technik
• High-End-Kabel für den Live-DJ

• Aufbau LI2Y(LS)CY 1x0,38mm²
• Mantel, Durchmesser PVC 7,5 mm
• AWG 21
• Innenleiter 1 x 0,28 mm²
• Cu-Litzen 19 x 0,16 mm
• Leiterisolation Foam/skin-PVC
• Abschirmung Cu-Geflechtschirm + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Farbe schwarz

• Kapazität Ader/Schirm bei 1 m 52 pF
• Leiterwiderstand bei 1 km 48 Ohm
• Isolationswiderstand bei 1 km 1 GOhm

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung:2-Pol Wechsler, EIN-EIN
• Schaltleistung: 3 A / 125 VAC, 1,5 A / 250 VAC
• Hebel: Metall
• Einbau Ø: 5 mm
• Anschlussart: Lötanschluss

• Typ: Synth Pointer
• Material: Phenolic
• Achsen: 6 - 6,3 mm
• Größe: d=16 mm, h = 11,8 mm
• Befestigung: Madenschraube

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 14,5 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: PCB
• Gehäusegrösse: 16 mm

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 14,5 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: PCB
• Gehäusegrösse: 16 mm

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 14,5 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: PCB
• Gehäusegrösse: 16 mm

Das Unmögliche möglich machen… -

dies bedeutet im Falle eines neuen Gitarrenkabels, eine extrem niedrige Kapazität in Verbindung mit betörender Flexibilität zu schaffen. Eine Isolation zu fertigen, welche durch eine Gas-Schäumung niedrigste Werte garantiert – das ist nicht einfach, aber für einen professionellen Leitungshersteller durchaus im Bereich des Möglichen. Diese fragile Isolation aber auch vor Bewegung, Knicken oder Verdrehen zu schützen, das ist wiederum eine echte Herausforderung.

Beim SPIRIT LLX „LOW LOSS” haben wir auf die gleiche Isolationskonstruktion zurückgegriffen, die bei professionellen HD-SDVideokabeln eingesetzt wird. Zur zusätzlichen Stabilität des Innenlebens verwenden wir eine optimiert konzentrische Litzenverseilung und eine spezielle Isolations-Vernetzung der Oberfläche. Als Außenmantel haben wir einen gummiartigen Soft-PVC-Mantel aufgetragen, der hochflexibel, extrem kompakt und dehnungsarm ist und das ganze Innenleben vor äußeren Einflüssen schützt.

Durch die niedrige Kapazität und den sehr speziellen Aufbau ist das SPIRIT LLX „LOW LOSS” eines der verlustärmsten Gitarrenkabel der Welt.

Bitte achten Sie bei der Selbstkonfektionierung darauf, dass der schwarze Carbonschirm (auf der weißen Isolation) leitend ist und deshalb entfernt werden muss, um keinen Massekontakt mit dem Innenleiter herzustellen.

VORTEILE:

• Extrem niedrige Kapazitätswerte
• Robust, verdrehsicher und leicht wickelbar
• Verlustarme, detailreiche und neutrale Übertragungseigenschaften
• Doppelt geschirmt durch Cu-Geflecht und leitenden Carbonschirm

ANWENDUNG:

• Hochflexibles Kabel für den anspruchsvollen Studio- und Live-Gitarristen
• Hochwertige Patchverkabelung in der professionellen Studio-Technik
• High-End-Kabel für den Live-DJ

• Aufbau LI2Y(LS)CY 1x0,38mm²
• Mantel, Durchmesser PVC 7,5 mm
• AWG 21
• Innenleiter 1 x 0,28 mm²
• Cu-Litzen 19 x 0,16 mm
• Leiterisolation Foam/skin-PVC
• Abschirmung Cu-Geflechtschirm + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Farbe schwarz

• Kapazität Ader/Schirm bei 1 m 52 pF
• Leiterwiderstand bei 1 km 48 Ohm
• Isolationswiderstand bei 1 km 1 GOhm

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung:2-Pol Wechsler, EIN-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall (rot)
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss
