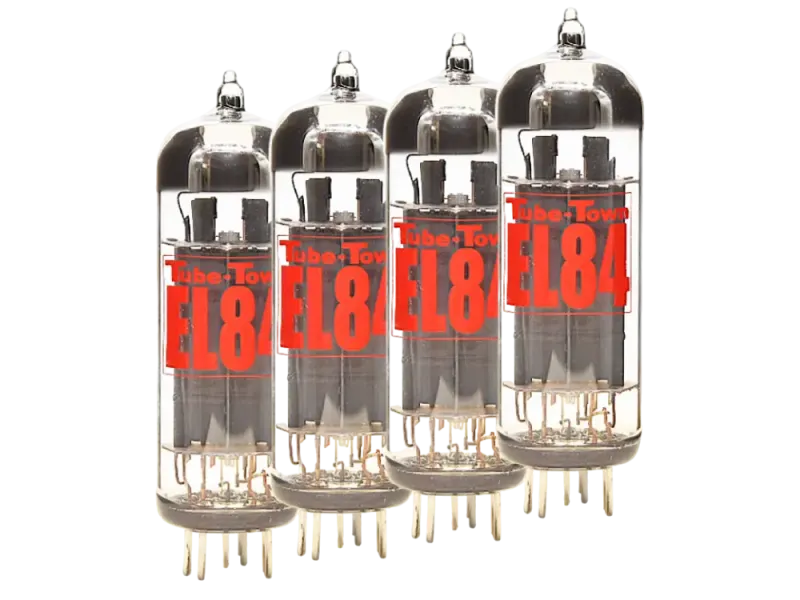

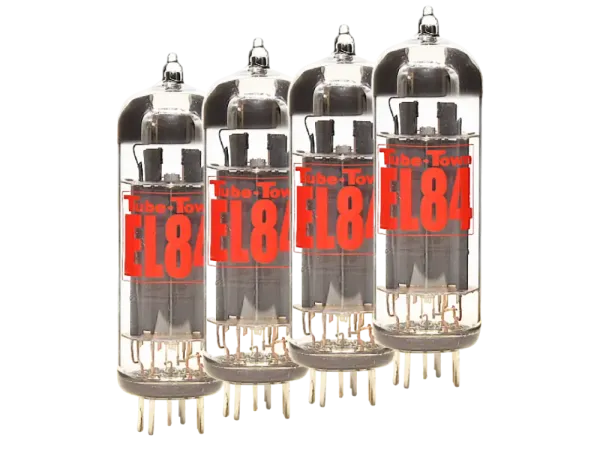

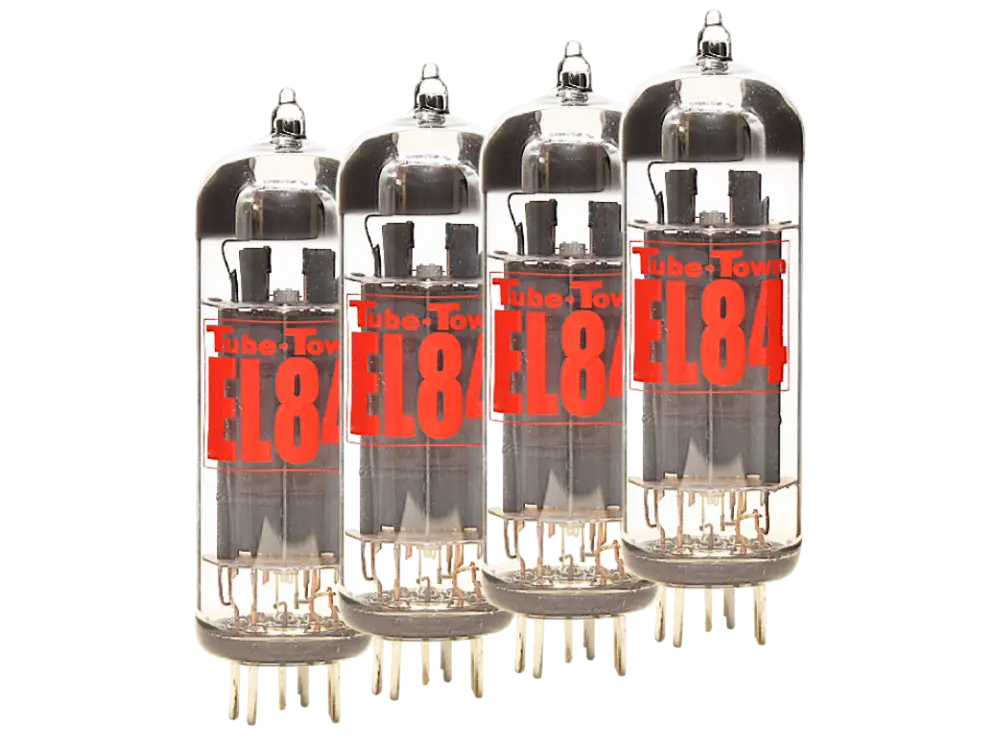

Sie bietet eine ideale Kombination aus Klang und Zuverlässigkeit und ist ein direkter Ersatz für alle EL84 bzw. 6BQ5 Röhren.

Elektrische Spezifikationen

• Typ: Pentode
• Sockel: Noval (B9A)
• Heizspannung: 6.3 V (5.8 V min / 7.7 V max)
• Heizstrom: ca. 0.76 A
• Anodenverlustleistung: 12 W
• Schirmgitterverlustleistung: 2 W

Betriebsbedingungen

• Anodenspannung (Va): max. 300 V
• Schirmgitterspannung (Vg2): max. 300 V
• Gittervorspannung (Vg1): -7.3 V (typisch für Klasse-A Betrieb)
• Anodenstrom (Ia): 48 mA (bei -7.3 V Gittervorspannung)
• Schirmgitterstrom (Ig2): 5 mA

Kennlinien

• Verstärkungsfaktor (μ): ca. 20
• Innenwiderstand (Ra): ca. 38 kΩ
• Steilheit (S): 11 mA/V

Mechanische Spezifikationen

• Länge: ca. 70 mm (ohne Pins)
• Durchmesser: ca. 22.5 mm
• Gewicht: ca. 25 g

Typische Anwendungen

• Klasse-A Verstärker: 5.7 W Ausgangsleistung bei 250 V Anodenspannung, 48 mA Anodenstrom
• Klasse-AB Verstärker: 17 W Ausgangsleistung bei 300 V Anodenspannung, 48 mA Anodenstrom pro Röhre (Push-Pull Konfiguration)

Pinbelegung

1. g1 (Steuergitter)
2. k, g3 (Kathode, Schirmgitter)
3. h (Heizung)
4. h (Heizung)
5. a (Anode)
6. (keine Verbindung)
7. (keine Verbindung)
8. g2 (Schirmgitter)
9. g3 (Schirmgitter)

Hinweise zur Verwendung

• Betriebstemperatur: Sollte in einem gut belüfteten Gehäuse betrieben werden, um Überhitzung zu vermeiden.
• Austauschbarkeit: EL84 kann durch die russische 6П14П oder die amerikanische 7189 ersetzt werden, wobei auf unterschiedliche Spezifikationen geachtet werden muss.
