JJ 6CA7- QUARTETT

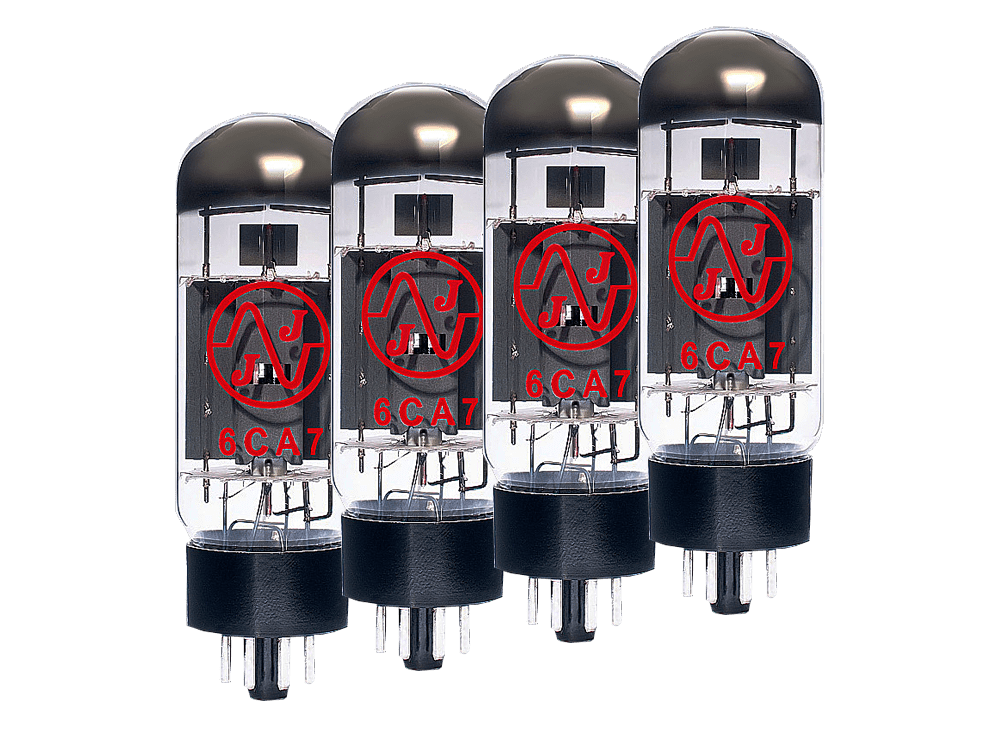

4 Röhren, gematcht als Quartett
Die 6CA7 ist eine leistungsstarke Endstufenröhre, entwickelt in den 1950er-Jahren von General Electric (USA). Sie ist elektrisch weitgehend kompatibel mit der europäischen EL34, ist aber robuster im Aufbau und unterscheidet sich im Klangverhalten. Beide Röhren sind elektrisch austauschbar. Die 6CA7 bietet durch ihren Beam-Tetroden-Aufbau eine alternative Klangfarbe und robusteren Betrieb bei hoher Leistung. Wer auf mehr Headroom, Wärme und Tiefe im Sound setzt, bevorzugt oft die 6CA7.

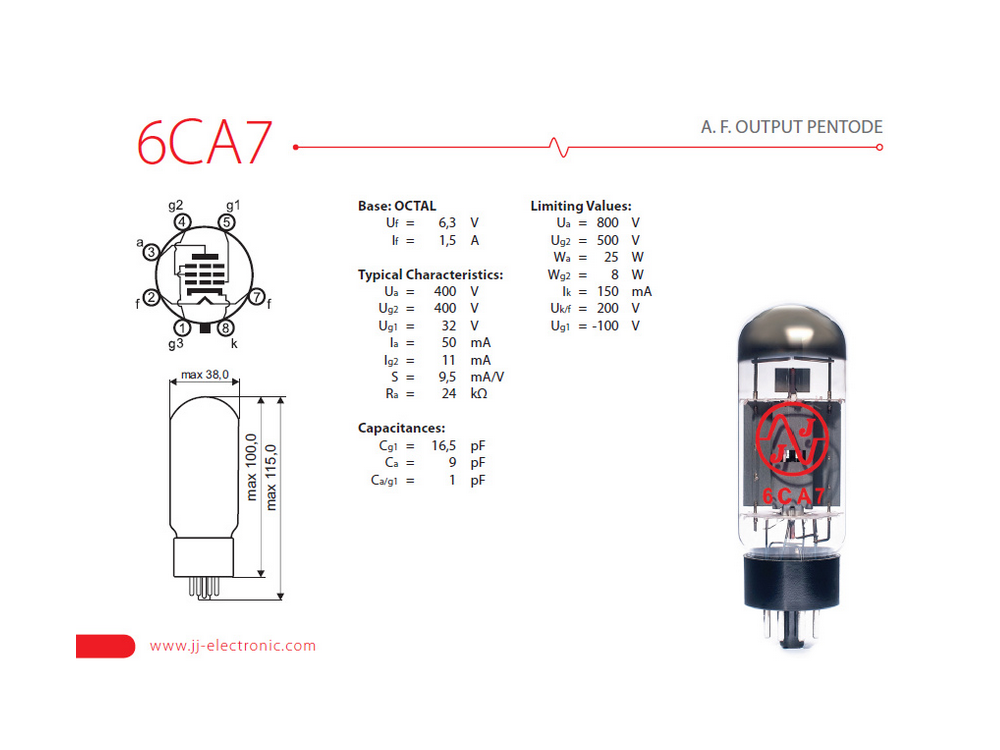

| Merkmal | EL34 | JJ 6CA7 |
|---|---|---|
| Röhrentyp | Pentode | Beam-Power-Tetrode (Strahlungsbeam) |
| Sockel | Oktal (8-Pin) | Oktal (8-Pin, identisch zur EL34) |
| Heizspannung (Uf) | 6,3 V | 6,3 V |
| Heizstrom (If) | ca. 1,5 A | ca. 1,5 A |
| Max. Anodenspannung (Ua) | 800 V | 800 V |
| Max. Anodenverlustleistung (Pa) | 25 W | 25 W (teils robuster) |
| Schirmgitterspannung (Ug2 max.) | 450 V | 500 V |
| Verstärkungsfaktor (µ) | ca. 11 | ähnlich, leicht höher |
| Bauform | Schlanker Glaskolben | Größerer, breiterer Kolben |
| Pinbelegung | identisch | identisch |
| Klangcharakter | „Britisch“ – mittig, durchsetzungsstark | „Amerikanisch“ – warm, druckvoll, rund |
Sicherheitshinweise gemäß Produktsicherheitsgesetz (ProdSG) für Verstärkerröhren
Bei allen elektrischen, elektromechnischen und mechanischen Bauteilen gelten grundsätzlich die Spezifikationen sowie Betriebsparameter die sich aus der jeweiligen Typen-Norm ergeben.
Weitere Hinweise sind, soweit vorhanden, den jeweiligen Datenblätern und Produktbeschreibungen zu entnehmenwelche dem Produkt bei liegen.
Bei allen elektrischen, elektromechnischen und mechanischen Bauteilen gelten grundsätzlich die Spezifikationen sowie Betriebsparameter die sich aus der jeweiligen Typen-Norm ergeben.
Weitere Hinweise sind, soweit vorhanden, den jeweiligen Datenblätern und Produktbeschreibungen zu entnehmenwelche dem Produkt bei liegen.
Allgemeine Hinweise
- NICHT FÜR KINDER GEEIGNET - Verschluckungsgefahr durch Kleinteile
- NICHT FÜR LAIEN GEEIGNET - Lebensgefahr durch hohe Spannungen
- Es gelten die jeweils dem Bauteil zugrunde liegenden Sicherheits und Verarbeitungsvorgaben
- CE-Konformität gilt nur bei fachgerechtem Einbau
- Gewährleistung erlischt bei unsachgemäßem Umgang
- Betreiber trägt Verantwortung für ordnungsgemäße Installation
- Lokale Vorschriften und VDE-Bestimmungen sind einzuhalten
- Nennleistung niemals überschreiten
- Nennspannungen und Ströme niemals überschreiten
Erforderliche Fachkenntnisse
- Umgang mit Messgeräten (Multimeter, Oszilloskop) und Auswertung der Messergebnisse
- Sicherer Umgang mit hohen Spannungen (bis 500V und mehr)
- Lesen und Verstehen von Schaltplänen
- Auswahl der geeigneten Werkzeuge
- Kenntnisse über elektrische Bauteile und deren Eigenschaften
- Erste-Hilfe-Kenntnisse bei Elektrounfällen
- Kenntnisse der VDE-Bestimmungen und Sicherheitsvorschriften
Verstärkerröhren
- Gefahr durch hohe Spannungen
- Gefahr durch sehr hohe Hitzeentwicklung
- Gefahr durch Glasbruch
- Gefahr durch UV-Strahlung bei defekten Röhren
Herstellerinformationen | Manufacturer Information
JJ Electronic
A. Hlinku 3
022 01 ČADCA
Slowakische Republik
www.jj-electronic.com
JJ Electronic
A. Hlinku 3
022 01 ČADCA
Slowakische Republik
www.jj-electronic.com
