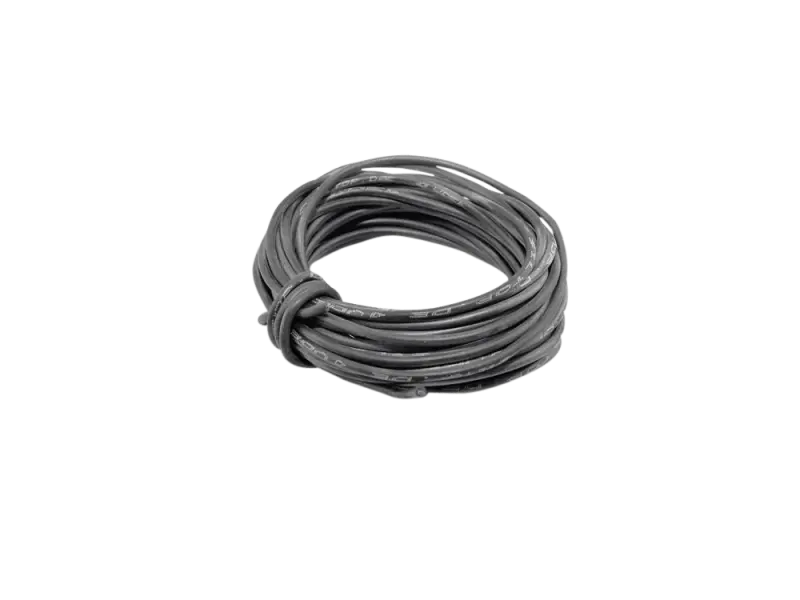

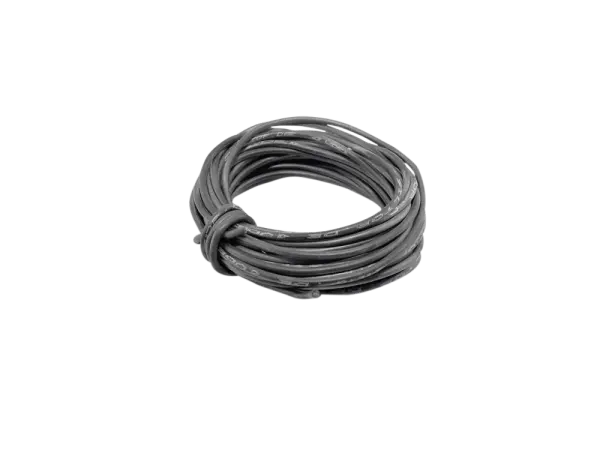

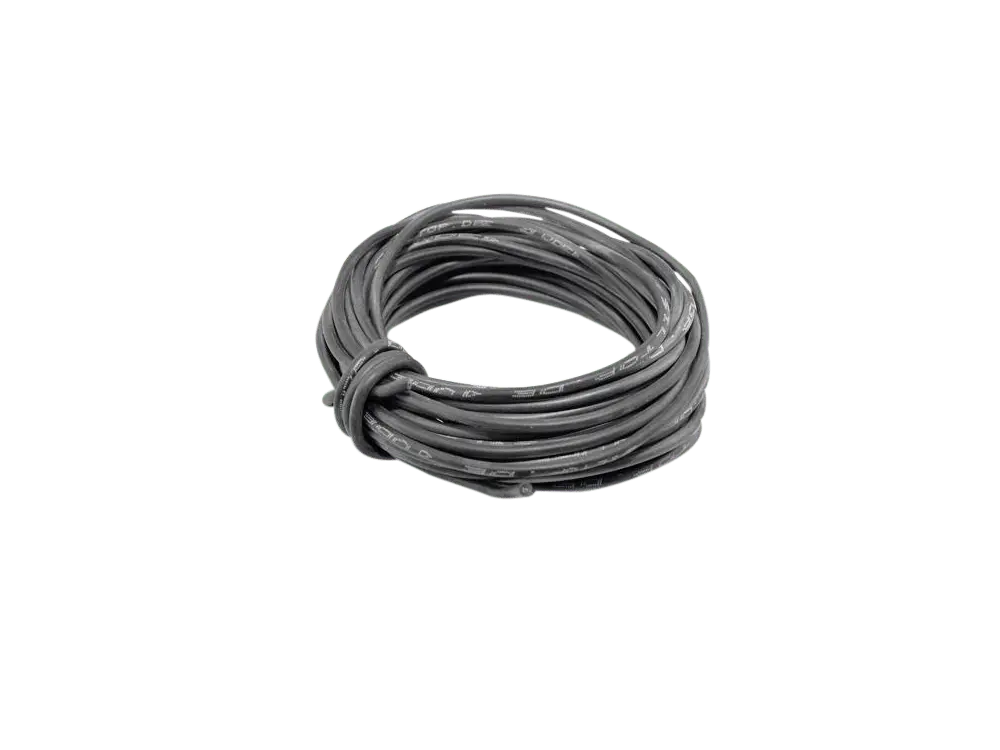

Silikonlitze 0,25 mm² - schwarz, 5 m

Einzelstück, nicht gematcht

JJ KT77 - Red Label

Dateien

• Datenblatt

Sie bietet eine ideale Kombination aus Klang und Zuverlässigkeit und ist ein direkter Ersatz für alle EL84 bzw. 6BQ5 Röhren.

Elektrische Spezifikationen

• Typ: Pentode
• Sockel: Noval (B9A)
• Heizspannung: 6.3 V (5.8 V min / 7.7 V max)
• Heizstrom: ca. 0.76 A
• Anodenverlustleistung: 12 W
• Schirmgitterverlustleistung: 2 W

Betriebsbedingungen

• Anodenspannung (Va): max. 300 V
• Schirmgitterspannung (Vg2): max. 300 V
• Gittervorspannung (Vg1): -7.3 V (typisch für Klasse-A Betrieb)
• Anodenstrom (Ia): 48 mA (bei -7.3 V Gittervorspannung)
• Schirmgitterstrom (Ig2): 5 mA

Kennlinien

• Verstärkungsfaktor (μ): ca. 20
• Innenwiderstand (Ra): ca. 38 kΩ
• Steilheit (S): 11 mA/V

Hinweise zur Verwendung

• Betriebstemperatur: Sollte in einem gut belüfteten Gehäuse betrieben werden, um Überhitzung zu vermeiden.
• Austauschbarkeit: EL84 kann durch die russische 6П14П oder die amerikanische 7189 ersetzt werden, wobei auf unterschiedliche Spezifikationen geachtet werden muss.

Das jüngste Mitglied in der Familie der JJ ECC83 / 12AX7 Röhren. Es handelt sich hierbei um eine 12AX7, die etwas weniger Verstärkung als eine Standard 12AX7 aufweist. Der Unterschied zur normalen 12AX7 ist nach unseren Tests messtechnisch recht gering, aber dennoch wirkt die ganze Röhre klanglich linearer im Vergleich zur Standard JJ 12AX7 und weist im Verstärkerbetrieb in der Tat einen etwas milderen und sanfteren Ton vor. Das es sich hierbei nicht um einen Abklatsch der normalen JJ 12AX7 handelt zeigt auch schon der mechanische Aufbau deutlich, vor allem die etwas längeren Bleche im direkten Vergleich zur 12AX7.
Diese Röhre ist für alle Low bis Medium Gain Verstärker interessant und auch für Audio, zur "Entschärfung" von zu heißen Verstärkern oder auch als Alternative zur 12AY7.

Dateien

• Datenblatt

• Typ: Metalized Polyester Film Capacitors
• Nennspannung: 250 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 40°C / + 85 °C
• Anschluss: axial

• Typ: Elektrolyt Kondensator
• Kapazität: 22 µF
• Nennspannung: 100 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 7 mm x 11 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Aluminium Elektrolytkondensator, BIPOLAR
• Kapazität: 10 µF
• Nennspannung: 100 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 10 mm x 30 mm
• Anschluss: axial

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

• Größe: 285 x 38 mm
• Material: FR4, 2 mm
• Farbe: schwarz
• Turrets: 2 x 30

• Länge: 150 mm
• Breite: 3.5 mm
• Farbe: schwarz, UV-beständig
• Hohe Zugkraft

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years
