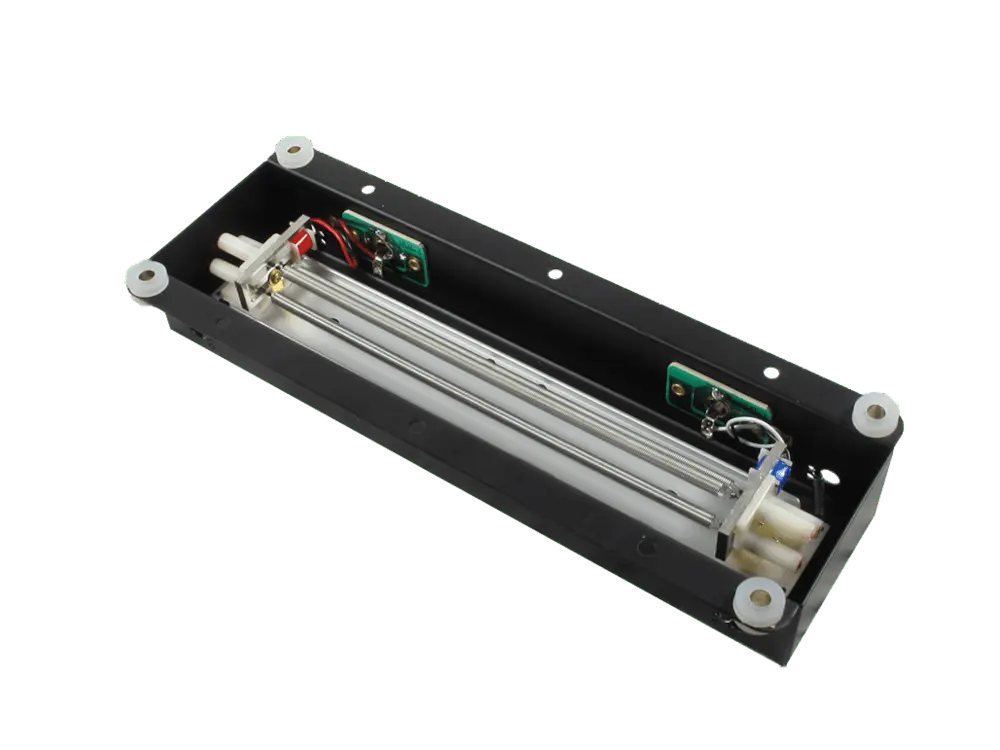

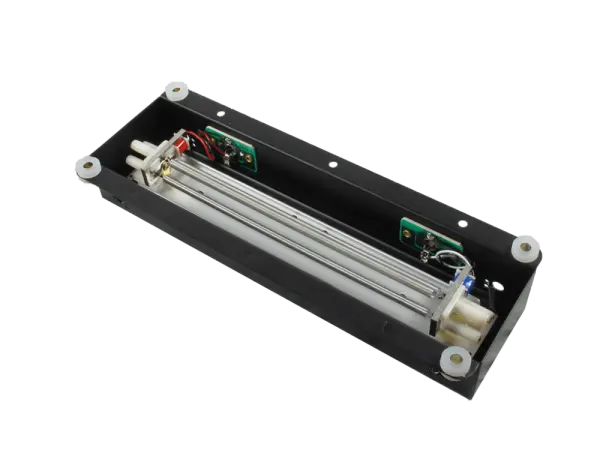

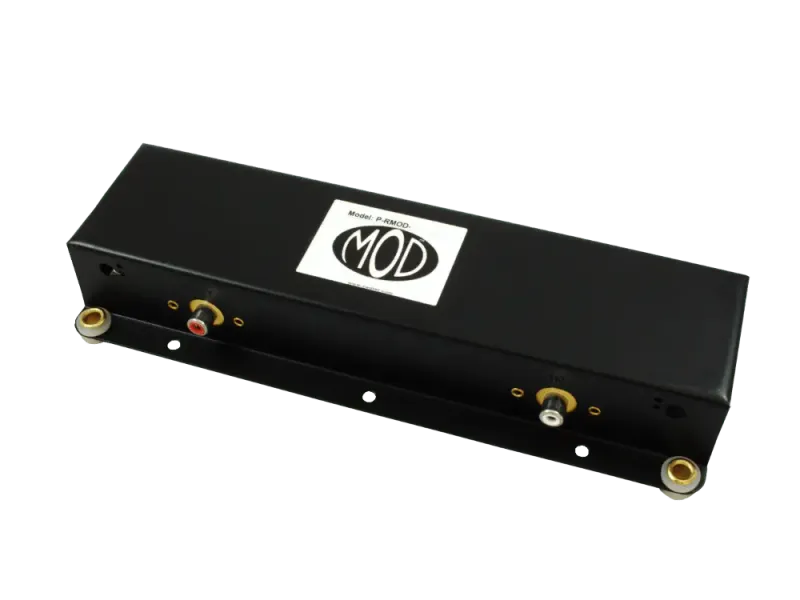

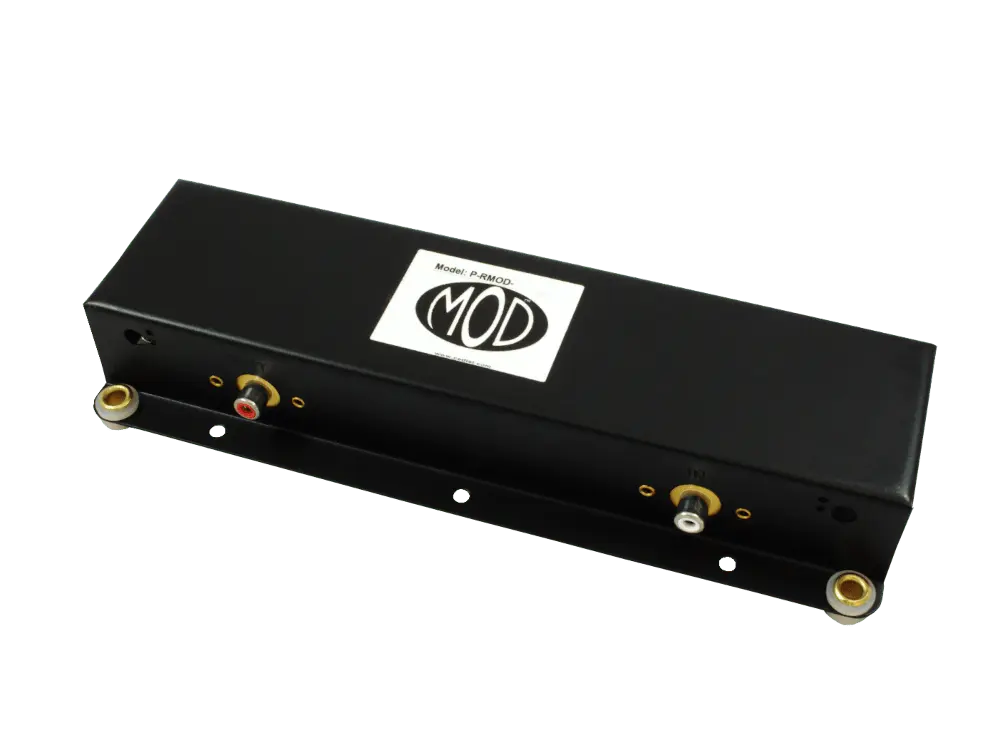

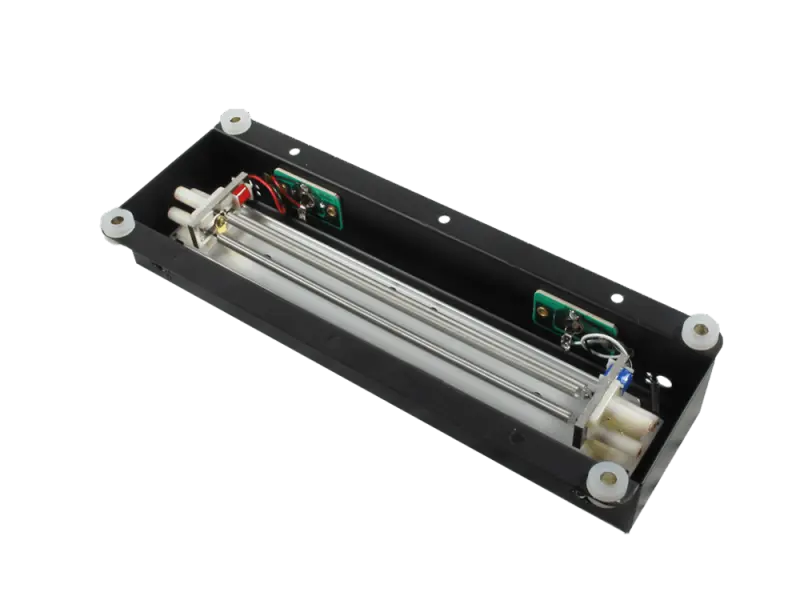

MOD Reverb Tank 8AB2A1B

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt

• Reverb Driver 125A20B / 022921 Single-Ended
• Pri: 7500 Ohm
• Sec: 8 Ohm
• Power: 3,5 Watt

Dateien:

• Datenblatt

• Für die Verwendung mit den Gehäusen aus der 1441 und 1444 Serie (Ausser Versionen mit Seitenteile aus Holz)
• 0,9 mm Stahl, perforiert und abgekantet
• Satin Schwarz Pulverbeschichtung
• 4 Selbstschneidende Blechschrauben im Lieferumfang enthalten

Dateien:

• Datenblatt

• 1x Innen- und 1x Außengewinde
• Gewindemaß: M3
• Außengewinde: 6.0 mm
• Innengewinde: 6.0 mm
• Material: Stahl, verzinkt
• Länge: 20 mm

• 1x Innen- und 1x Außengewinde
• Gewindemaß: M3
• Außengewinde: 6.0 mm
• Innengewinde: 6.0 mm
• Material: Stahl, verzinkt
• Länge: 15 mm

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und wird anschließend von uns mit Farbe ausgelegt. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus. Mögliche Farbkombinationen siehe Auswahlliste.
Diese Faceplate eignet sich besonders gut für Anwendungen mit hoher  Anforderung an die Belastung, da die Schrift durch eine Plaxiglasschicht geschützt ist. Ferner wirk das Material durch den Glanzeffekt sehr edel und vermittelt einen sehr hochwertigen Eindruck.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
