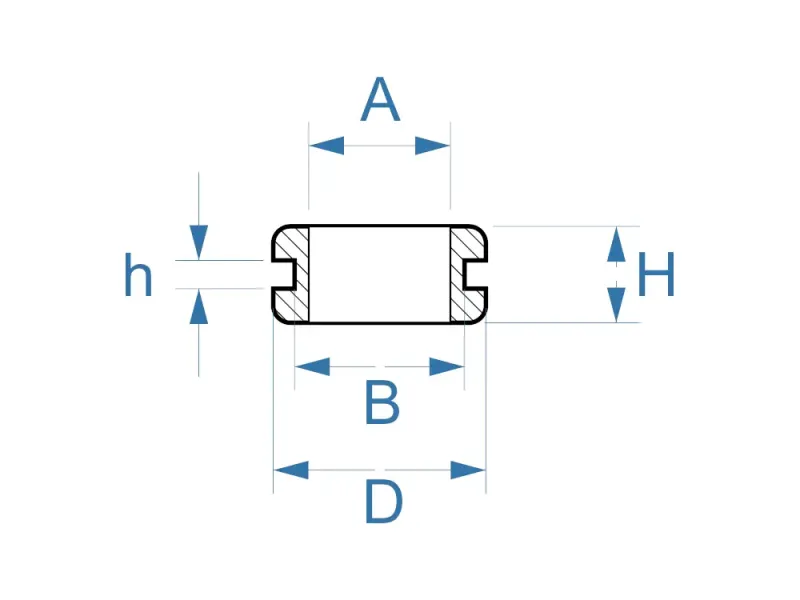

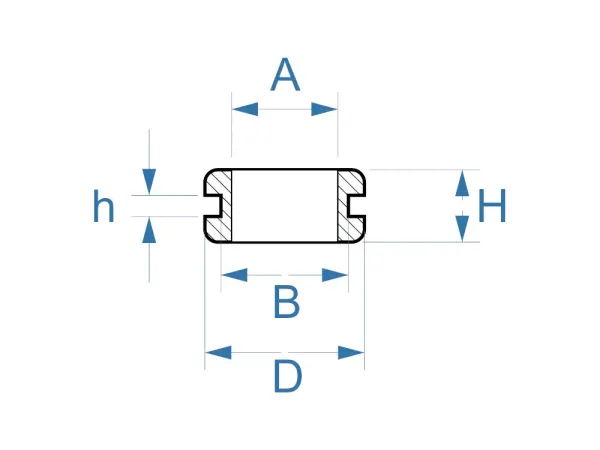

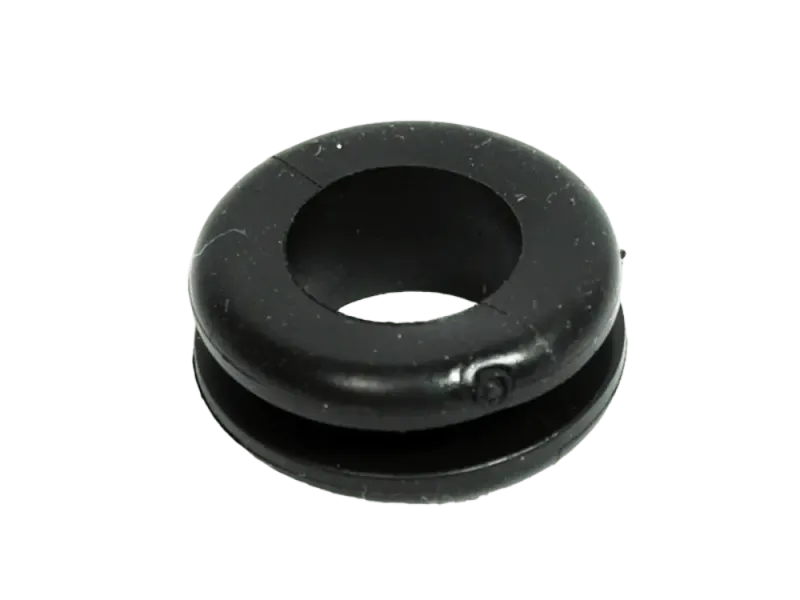

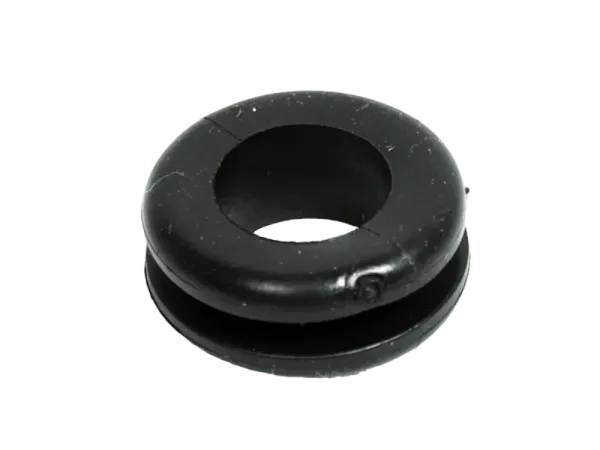

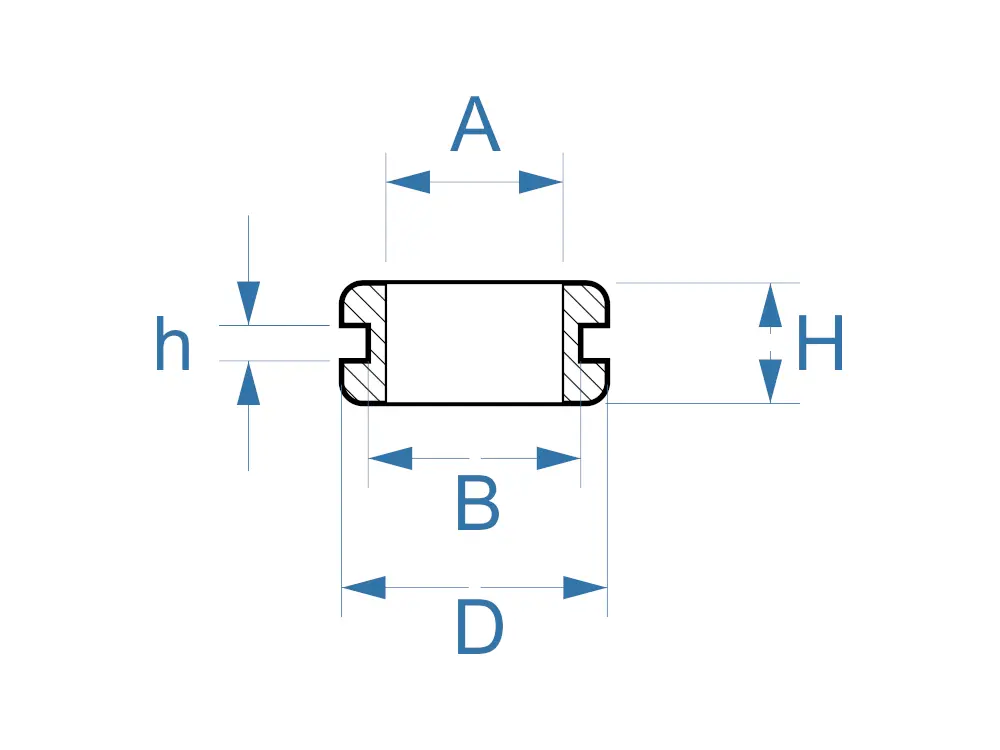

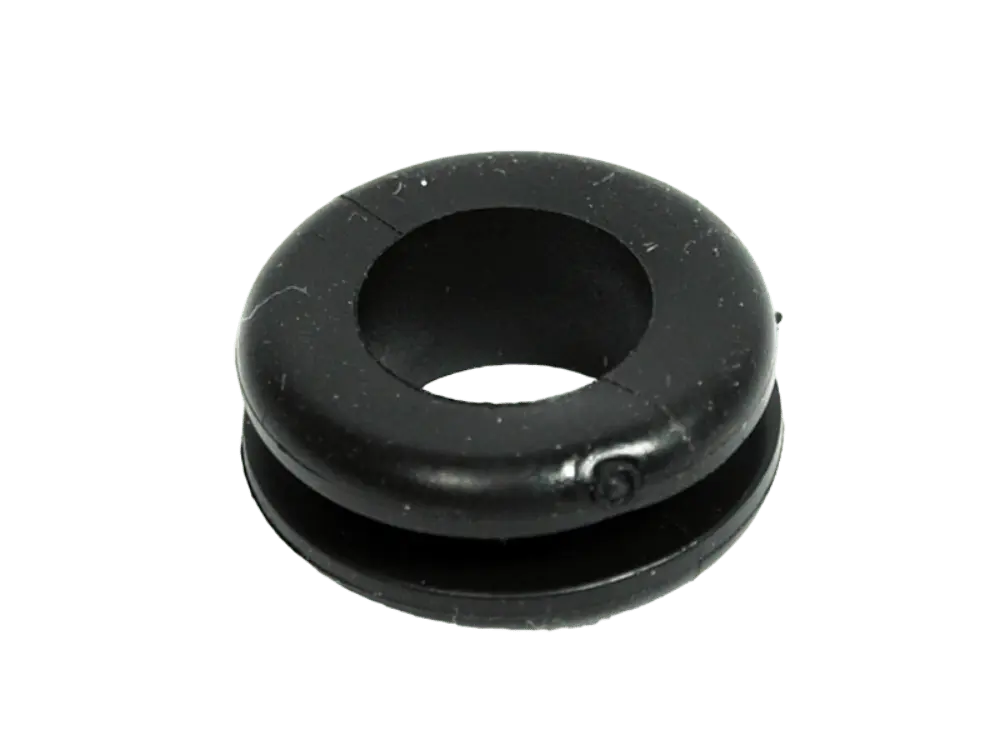

Kabeldurchführung 8 mm

• Tube-Town Prototyping Board
• Größe: 105 x 50 mm
• Material: 1,5 mm FR4 rot

• 1-fach Relaisträger z.B. für Kanalumschaltung und ähnliche Anwendungen.
• Größe: 41 x 35 mm
• Ausgelegt für die Verwendung von Finder Relais Typ 30.22.9xx oder Relais mit gleichem Layout.

Mikrocontroller gesteuerter MIDI-Umschalter für Kanalumschaltung oder Loop. Die Ansteuerung kann entweder über MIDI oder Fußschalter (Taster) erfolgen.

!!! UPDATE !!! Mit dem Update Mai 2019 wurden folgenden Anpassungen an dem Modul durchgeführt:

• Die große Relais-Platine entfällt und ist nicht mehr Bestandteil des Bausatzes, da in der Zwischenzeit eine Vielzahl unterschiedlicher Relais samt Trägerplatine verfügbar sind, welche eine deutlich flexiblere Anwendung ermöglichen.
• Die Dokumentation wurde zusammen geführt und steht als PDF Download direkt beim Bausatz zur Verfügung
• Der Mikrocontroller mit der Firmware ist nicht mehr Bestandteil des Bausatzes sondern muss je nach gewünschter Version zusätzlich zum Bausatz bestellt werden

Durch diese Änderungen war es uns möglich, den Bausatz noch universeller, flexibler und auch kostengünstiger an zu bieten. Weitere Kurzinfos und Software auf der >>TT-Midi-Switcher Projektseite

Im Lieferumfang enthalten:

• Controller Board
• Bauteile für 5V OnBoard Spannungsversorgung
• MIDI-Buchse
• Treiberbaustein ULN2803A
• Opto-Koppler für MIDI-IN
• Quarz, Widerstände und Kondensatoren

Im Lieferumfang NICHT enthalten (Bestellung nach Bedarf!):

• Relais, Trägerplatinen und Freilaufdioden
• LEDs und Vorwiderstände
• Taster und Schalter
• Kabel und Leitungen
• Mikrocontroller mit Firmware

Files:

• Dokumentation
• Board Größe
• Dokumentation (ALT)

• Größe: 79,3 x 15,875 mm
• Material: FR4, 3 mm
• Farbe: schwarz
• Turrets: 6

• Tube-Town Prototyping Board
• Größe: 50 x 70 mm
• Material: 1,5 mm FR4 blau

Zahnscheibe mit Lötanschluss für M4 Schrauben

• Material: Kupfer, verzinnt
• 10 Stück

• Induktion (+/- 15%): 5 H
• Widerstand (+/- 15%): 65 Ohm
• max Strom DC: 200 mA
• max Spannung DC: 600 V
• Anschlusslitzen: min 12 cm
• Hochspannungsgetestet (100%) mit 1500 VAC
• Temperaturbereich: -40° bis + 65° Celsius

• Datenblatt

5-pol , Metall, Löttechnik-Einbaubuchse, versilberte(r) Kontakt(e), speziell, silbergrau

• Dielectric strength: 0.5 kVdc
• Insulation resistance: ≥ 1 GΩ
• Cable O.D.: 5 mm
• Lifetime: > 1000 mating cycles
• Contact plating: Au plated
• Contacts: Brass (CuZn39Pb3) , Ni
• Shell: Steel
• Shell plating: Nickel plated
• Solderability: Complies with IEC 68-2-20
• Temperature range: -25 °C to +70 °C

Dateien:

• Datenblatt

Fertig programmierter Atmega16 Mikrocontroller mit Standard-Firmware für den TT-Midi-Swicher.
Es handelt sich hierbei um die Firmware für Kanalumschaltung.
Weitere Details auf der -> TT-MIDI-Switcher Projektseite
