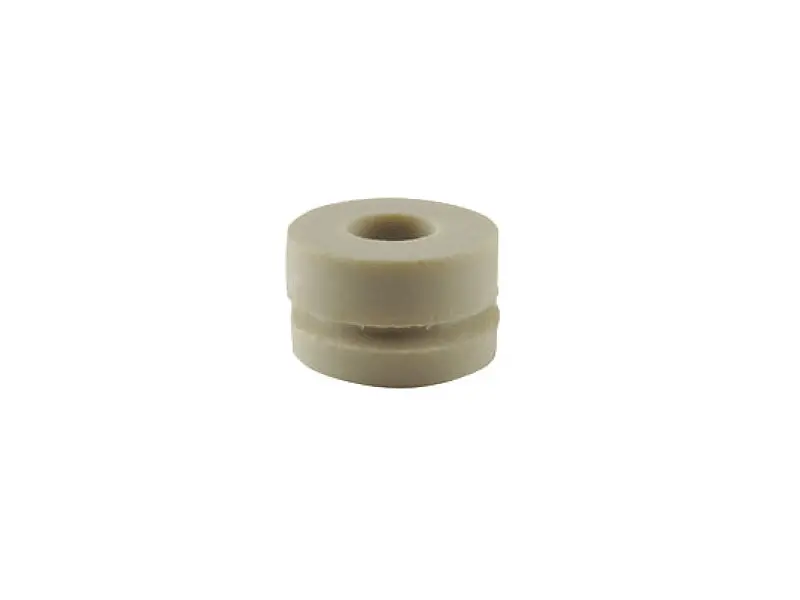

Gummiring für Hallspiralen, 4er Pack

• Federn: 3
• Delay Typ: Kurz
• Größe: Kurz
• Eingang: 10 Ω
• Ausgang: 2,575 Ω
• Steckverbinder: Eingang geerdet/Ausgang geerdet
• Verriegelung: Keine Sperre
• Montage: Horizontal/offene Seite nach unten
• Accutronics by Accu-Bell, Made in Korea

• Federn: 2
• Delay Typ: lang
• Größe: lang
• Eingang Impedanz: 1475 Ohm
• Ausgang Impedanz: 2250 Ohm
• Ersatztyp für: Music Men

• Federn: 3
• Delay Typ: Mittel
• Größe: Lang
• Ersatztyp: Fender, Mesa Boogie
• Accutronics by Accu-Bell, Made in Korea

• Federn: 2
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: Fender, Marshall, Ampeg
• Input Impedanz: 8 Ohm
• Output Impedanz: 2250 Ohm
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: Mittel
• Größe: Kurz Ersatztyp: JC 120
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: medium
• Größe: kurz
• Eingang Impedanz: 310 Ohm
• Ausgang Impedanz: 2575 Ohm

• Federn: 2
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: Fender Hot Rod Deluxe / DeVille

Wenn die Hallzeit des 4AB3C1B Tanks zu lang ist, dann bietet sich als Alternative dieser Tank an, der eine kürzere Hallzeit hat.

• Federn: 2
• Delay Typ: Kurz
• Größe:    Lang
• Ersatztyp: Fender

• Federn: 3
• Delay Typ: Mittel
• Größe: Kurz
• Ersatztyp: Mesa Boogie
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay: medium
• Größe: kurz (9 ¼" / 23,5 cm)
• Input Impedanz: 800 Ohm
• Output Impedanz: 2575 Ohm
• Montage: Horizontal umgedreht
• Anschlüsse: Input isoliert - Output auf Masse
• Accutronics by Accu-Bell, Made in Korea

Passend für diese Verstärker Fender® Blues Jr., Deluxe 90, Princeton 65, Stage Series, Acoustasonic Junior, Vaporizer, Ultimate Chorus, Ultra Chorus, Sidekick Keyboard 60, Sidekick Reverb 35, Super 60, Super 112, Frontman 65R, Eighty-Five, Tech 21® Trademark 30, Epiphone® Valve Junior Hot Rod, Vox® AC15CC, AC15C, Peavey®Envoy 110, Ultra 60/120, Backstage, Valveking sowie ähnliche Modelle

• Federn: 3
• Delay Typ: Mittel
• Größe: Kurz
• Ersatztyp: Mesa Boogie

• Federn: 3
• Delay Typ: Lang
• Größe: Kurz
• Ersatztyp: Fender Super Champ
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: medium
• Größe: kurz
• Eingang Impedanz: 190 Ohm
• Ausgang Impedanz: 2575 Ohm
• Ersatztyp für: Gibson, Laney

• Federn: 2
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: Fender, Marshall, Ampeg "F"
• Entspricht der Fender Nummer 006-4063-049

• Federn: 3
• Delay Typ: medium
• Größe: kurz
• Eingang Impedanz: 190 Ohm
• Ausgang Impedanz: 2575Ohm

• Federn: 3
• Delay Typ: Mittel
• Größe: Kurz
• Direkter Austauschtyp für folgende Marshall™ Verstärker 4100, 4101, 4102, 4500, 4501, 4502, 5150, 5205, 8080, 8100, 8240, AS50, AS50R, AS80R, AVT50, AVT50H, JCM600, JCM602, JTM310, JTM312, JTM610, JTM612, JTM615, JTM622, MA50C, MA100C, MA100H, G25R, G50RCD, VS100R, VS100RH, VS102R, VS230, VS232, VS265, and VS65R

• Federn: 3
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: Fender
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: Mittel
• Größe: Lang
• Ersatztyp: Allgemein

Accutronics by Accu-Bell, Made in Korea

• Federn: 2
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: Fender, Marshall, Ampeg "F"
• Entspricht der Fender Nummer 006-4063-049
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: Lang
• Größe: Kurz
• Eingang Impedanz: 1925 Ohm, isoliert
• Ausgang Impedanz: 2575 Ohm, geerdet
• Horizontal, offene Seite nach unten
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: medium
• Größe: Kurz
• Ersatztyp: SLM
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: Mittel
• Größe: Lang
• Ersatztyp: Peavey
• Accutronics by Accu-Bell, Made in Korea

• Federn: 2
• Delay: medium
• Größe: lang (17" / 42,5 cm)
• Input Impedanz: 600 Ohm
• Output Impedanz: 2250 Ohm
• Ersatz für: Peavey™ Bravo 112, Encore 65, Classic 30, Backstage 30, Valveking 100, Windsor Studio ( Peavey™ Part# 71011114)

Accutronics by Accu-Bell, Made in Korea

• Federn: 2
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: VOX
• Accutronics by Accu-Bell, Made in Korea

• Federn: 3
• Delay Typ: Mittel
• Größe: Lang
• Ersatztyp: Peavey
• Accutronics by Accu-Bell, Made in Korea

Kunstleder Koffergriff, Dog-Bone Style

• Länge: 170 mm
• Befestigungsbügel: Stahl, vernickelt
• Farbe: schwarz
• ohne Schrauben und Einschlagmuttern

4 x Metall Gehäuseecke, VOX® Stil

Cliff 1166 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• für Leiterplattenmontage
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet in verschiedenen Marshall Verstärkern oder als Ersatzbuchse bei JCM 900 Boxen.

Dateien

• Datenblatt

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung:2-Pol Wechsler, EIN-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall (rot)
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss

• Einbausicherungshalter, für 5x20 mm Sicherungen
• IP 40
• Nennspannung: 250 VAC
• Nennstrom: 10 A (VDE), 16 A (UL/CSA)

Files:

• Datasheet

Netzgeräte Einbaubuchse, mit Öffner und Lötaugen.

• Durchmesser Öffnung: 6,3 mm
• Durchmesser Mittelstift: 1.9 mm
• Bemessungsstrom: 0,5 A @ 12 V DC
• Isolationswiderstand: > 100 M Ohm

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt
