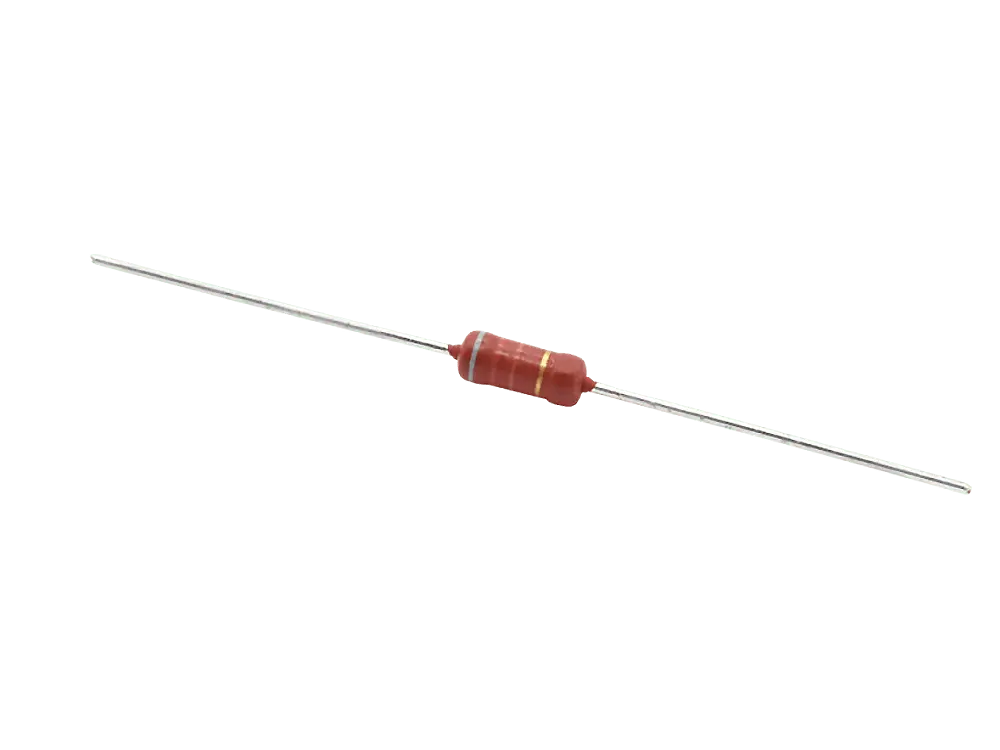

Metalloxid Widerstand, 2 Watt, 10 kOhm , 5er Packung

• Tube-Town Bausatz DC Heizung, Schaltung siehe Produktbilder
• Größe PCB: 74,5 mm x 34,3 mm
• Das Kit enthält alle zum Aufbau benötigten Bauteile

Dateien

• Boardmaße

Potentiometer Panelmontage - 3,8"

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Metalloxid Film Widerstand

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm

Dämpfer für Verstärkerröhren, hergestellt aus Silikon. Hilft bei der Reduzierung von Störgeräuschen, die mechanischen Ursprungs sind, wie zum Beispiel "Klappern" oder "Scheppern". Kann aber eine schlechte Röhre nicht in eine gute Röhre verwandeln!
Um eine höhere Dämpfung zu erreichen sollten mehrere Dämpfer pro Röhre verwendet werden.

• Innendurchmesser ca. 28 mm
• Preis pro Dämpfer

Hinweis: Die Glaskolben von Röhren können unterschiedliche Durchmesser aufweisen daher VOR der Bestellung den genauen Durchmesser der vorhandenen Röhren prüfen und mit dem Durchmesser des Dämpfers vergleichen um sicher zu gehen, dass der Dämpfer auch passt.

• Pri: 120V, 230V, 240V @ 50Hz
• Sec1: 345V-0-345V @ 175 mA
• Sec2: 6,3 VCT @ 5A
• Sec3: 5 V @ 3A
• Sec4: 12,6 V @ 1A

Hergestellt mit kornorientierten Stahlblechen für bessere magnetische Permeabilität:

• höhere Effizienz
• höhere Linearität
• weniger Verzerrungen
• bessere Gesamtperformance

Dateien:

• Datenblatt

Standardblende gefertigt nach Kundenvorgabe aus 3 mm dickem Transply mit Gravur auf der Oberseite. Durch die Dicke des Materials sehr gut geeignet für Logos und Schriftzüge.

Spezifikation:

• Material: 3 mm Transply, empfohlen für Logos, etc.
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Weitere Informationen:

• YouTube Video Logoerstellung mit Inkscape (deutsch)

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.


 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden

• Material: 1,5 mm Acryl Reverse, MATT
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's

zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.


 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

• Typ: Fußschalter
• Ausführung: 1-Pol Wechsler, ON - ON
• Schaltleistung:    1A / 250V, 3A / 125V
• Isolierungswiderstand: 100MΩ min.
• Dielektrische Stärke: 1000V min.
• Betriebsdauer: 25.000 Zyklen
• Einbau Ø: 12 mm
• Anschlussart: Lötanschluß
