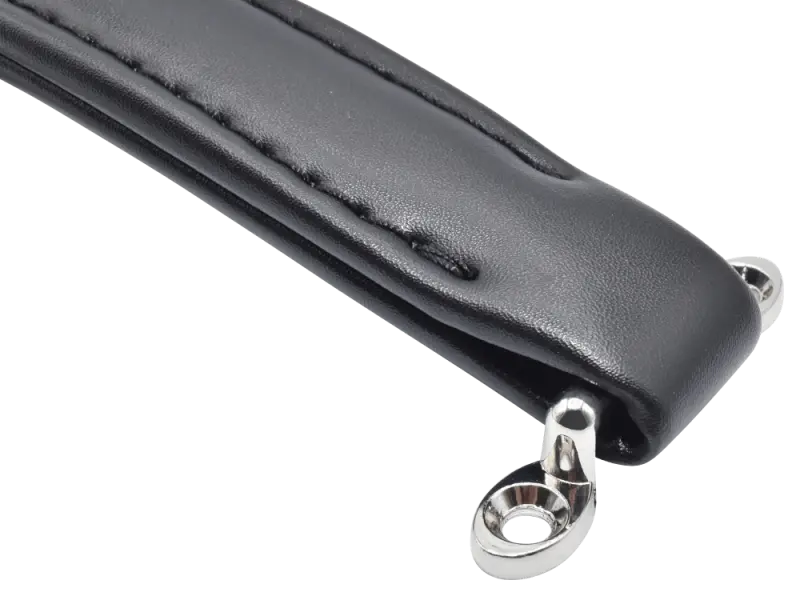

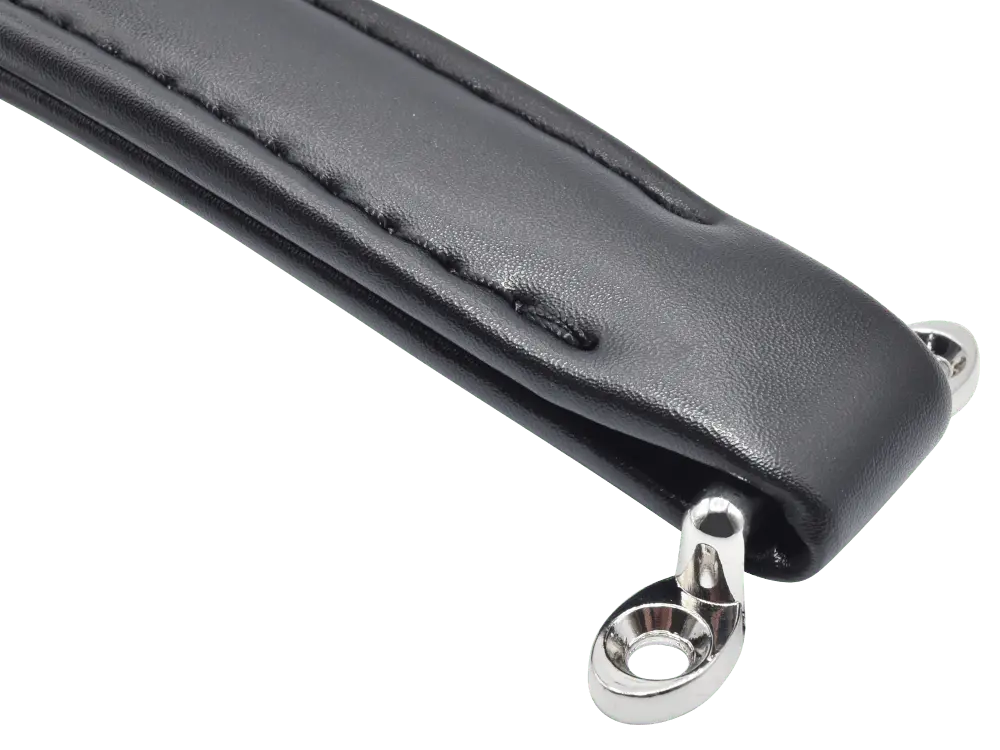

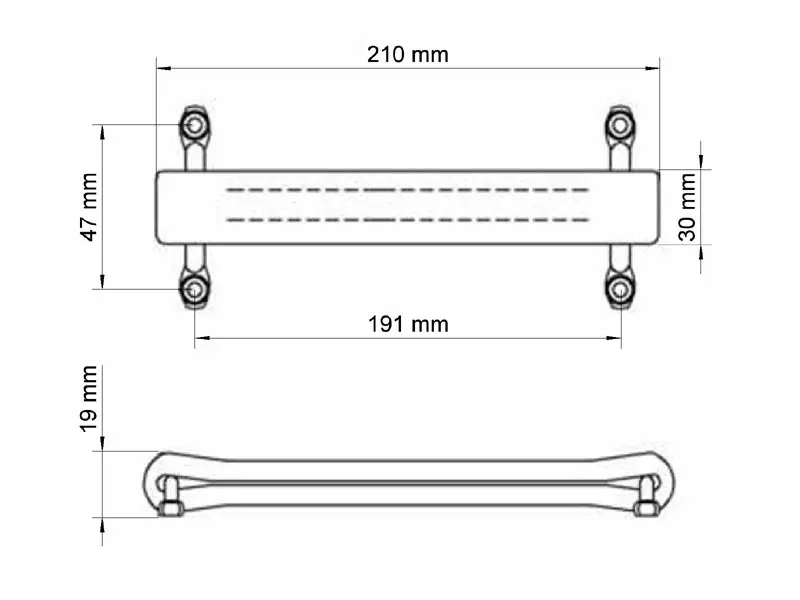

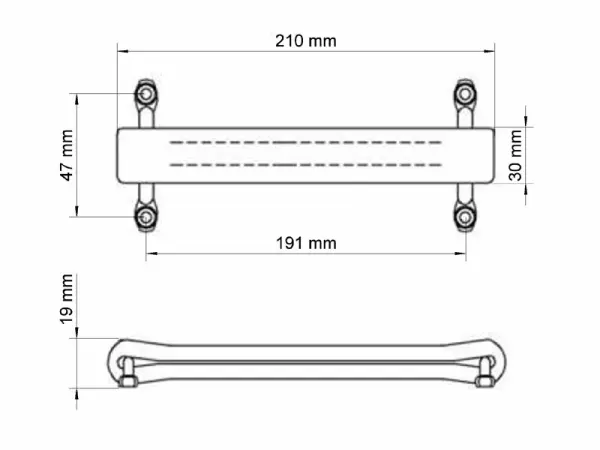

Koffergriff aus Kunstleder, schwarz

Leeres Verstärkergehäuse für TT-Chassis #054
Die Headshell ist aus 18 mm Kiefer Multiplex gefertigt und kann nach eigenen Vorstellungen lackiert oder bezogen werden.
Hardware wie Ecken, Griffe oder Füße sind im Lieferumfang NICHT enthalten.

Spezifikation

• Größe:
  • Aussen(B x H x T): 510 x 240 x 240 mm
  • Innen:(B x H x T): 474 x 204 x 240 mm
• passend für Chassis: #054 (Siehe Zubehörliste)
• Hardware: ohne
• Gewicht: ca. 4 kg
• Holz:
  • Korpus: 18 mm Kiefer Multiplex
  • Front/Rueckblende: 15 mm Kiefer Multiplex
• Oberfläche: unbehandelt

Dateien

• Technische Zeichnung

[content:3210136]

Leeres Verstärkergehäuse im Smallhead-Stil mit offener Rückseite zum selbst beziehen, lackieren oder beizen.
Die Headshell ist roh und wird ohne weitere Hardware ausgeliefert. Die Maßen entsprechen der normalen TTC SmallHead.
Hergestellt aus 15 mm FinePly Multiplex, Eckreadius 12 mm

Spezifikationen

• Größe: 660 x 230 x 210 mm (Außen)
• Gehäuse Ausschnitt: 410 x 55 mm
• Gewicht: ca. 6 kg
• Holz: 15 mm FinePly Multiplex

[content:3210136]

Potentiometer Panelmontage - 5er Packung

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6

Dämpfer für Verstärkerröhren, hergestellt aus Silikon. Hilft bei der Reduzierung von Störgeräuschen, die mechanischen Ursprungs sind, wie zum Beispiel "Klappern" oder "Scheppern". Kann aber eine schlechte Röhre nicht in eine gute Röhre verwandeln!
Um eine höhere Dämpfung zu erreichen sollten mehrere Dämpfer pro Röhre verwendet werden.

• Innendurchmesser ca. 28 mm
• Preis pro Dämpfer

Hinweis: Die Glaskolben von Röhren können unterschiedliche Durchmesser aufweisen daher VOR der Bestellung den genauen Durchmesser der vorhandenen Röhren prüfen und mit dem Durchmesser des Dämpfers vergleichen um sicher zu gehen, dass der Dämpfer auch passt.

Dämpfer für Verstärkerröhren, hergestellt aus Silikon. Hilft bei der Reduzierung von Störgeräuschen, die mechanischen Ursprungs sind, wie zum Beispiel "Klappern" oder "Scheppern". Kann aber eine schlechte Röhre nicht in eine gute Röhre verwandeln!
Um eine höhere Dämpfung zu erreichen sollten mehrere Dämpfer pro Röhre verwendet werden.

• Innendurchmesser ca. 34 mm
• Preis pro Dämpfer

Hinweis: Die Glaskolben von Röhren können unterschiedliche Durchmesser aufweisen daher VOR der Bestellung den genauen Durchmesser der vorhandenen Röhren prüfen und mit dem Durchmesser des Dämpfers vergleichen um sicher zu gehen, dass der Dämpfer auch passt.

Noval Sockel Belton VTB9-ST

• Ausführung: High quality Micalex Sockel
• Glasfaserverstärkter PPS Körper, schwarz
• Anschlüsse: Printmontage
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

Wo rohe Kräfte sinnvoll walten...

sind Beschaller am Werk und die gehen nicht gerade zimperlich mit den Leitungen um. Kein Problem für unsere robustes Meridian Mobile SP215. Diese robuste Leitung ist speziell für Lautsprecher gedacht und erfüllt hierbei alle speziellen technischen Anforderungen. Sauerstoffarme Cu-Litzen sorgen für besseren Klang und längere Lebensdauer. Alle PVC-Ausführungen sind leicht trommelbar.

DIE VORTEILE:

•     Flexibel und leicht trommelbar
•     Klein im Durchmesser
•     Sehr langlebig durch die Verwendung von speziellen Mantel-Mischungen
•     Günstiger Preis

DIE ANWENDUNG:

•     Beschallungsanlagen aller Art
•     Für die ELA-Technik
•     Verkabelung von HiFi-Systemen

TECHNISCHE DATEN:

• Aufbau (2LIY1,50mm²)Y
• Durchmesser 6,8 mm
• AWG 16
• Anzahl Leiter 2 x 1,5 mm²
• Material Mantel, Isolation PVC
• Cu-Litze per Ader 84 x 0,15 mm
• Leiterisolation, Durchmesser 2,62 mm
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,28 kWh
• Gewicht bei 1 m 78 g
• Farbe schwarz

ELEKTRISCHE DATEN:

• Kapazität Ader/Ader bei 1 m 150 pF
• Leiterwiderstand bei 1 km < 13 Ohm
• Isolationswiderstand bei 1 km > 5 MOhm

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Typ: Noval Sockel Belton VT9
• Ausführung: High quality Micalex Sockel
• Anschlüsse: Printmontage
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84,
•   EZ81, EL844 etc.

Potentiometer Panelmontage - 5er Packung

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Carbon Film Widerstände - 5er Packung

• Geringes Grundrauschen, hohe Leistung, kleine Bauform
• Nennbelastbarkeit: 1 Watt
• Spannung: 500 V normal / 1000 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 12 * 5 mm
• RoHS
