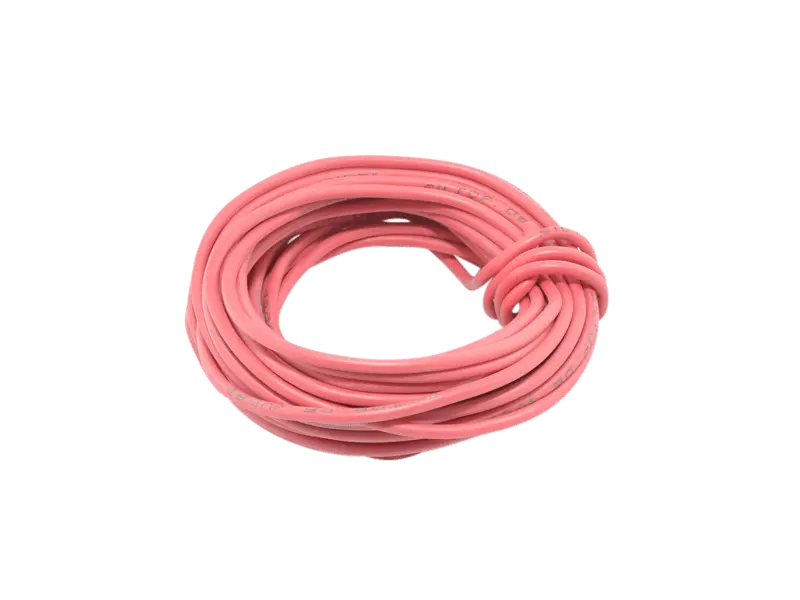

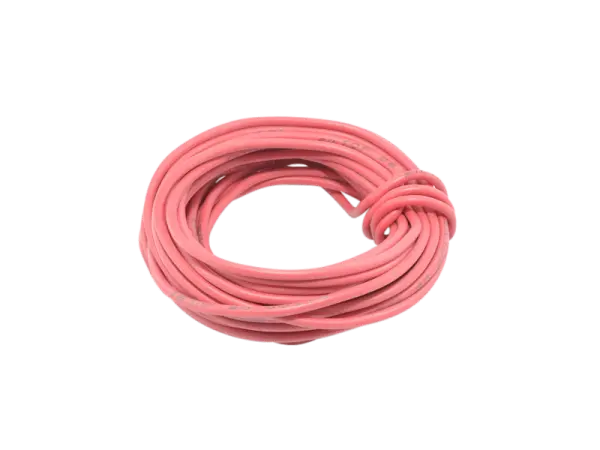

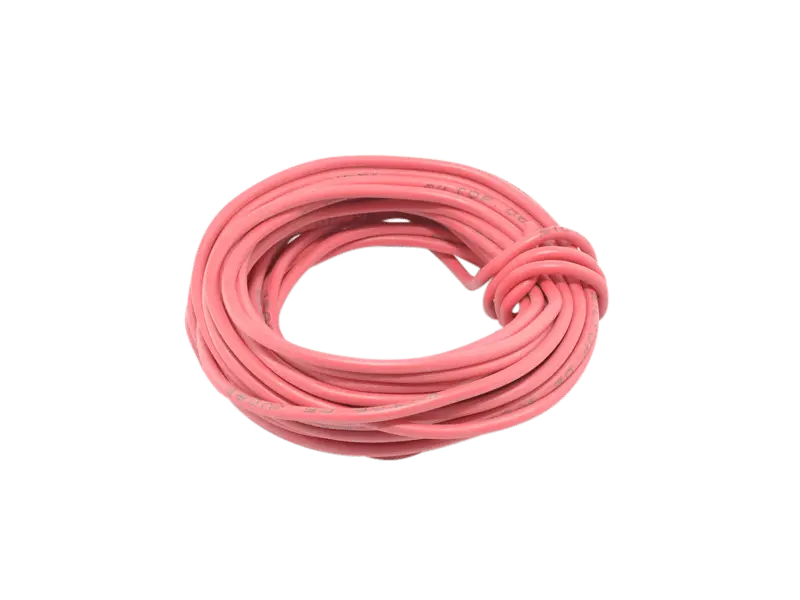

Silikonlitze 0,25 mm² - rot, 5 m

Trägerplatine zum Bau eines Turret-Sockels
Statt auf Platine oder Turretboard können die Bauteile direkt am Sockel montiert werden

• Neue Version 2024
• 1,6 mm, Lötstopplack in schwarz
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

Hinweis: am einfachsten lassen sich die Bauteile montieren, wenn keine Turrets verwendet werden.

Dateien:

• Anwendungshinweis Turret-PCB

• Typ: Noval Sockel Belton VT9
• Ausführung: High quality Micalex Sockel
• Anschlüsse: Printmontage
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84,
•   EZ81, EL844 etc.

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• Verpackungseinheit: 5 Stück

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, schwer entflammbar

• Nennleistung: 1 W
• Nennspannung: 500 V RMS
• Toleranz: +/- 5%
• Betriebstermperatur: -55° C...200° C
• Sehr kleine Bauform !
• Größe: 6,3 x 2,4 mm

• Federn: 3
• Delay Typ: Mittel
• Größe: Kurz
• Direkter Austauschtyp für folgende Marshall™ Verstärker 4100, 4101, 4102, 4500, 4501, 4502, 5150, 5205, 8080, 8100, 8240, AS50, AS50R, AS80R, AVT50, AVT50H, JCM600, JCM602, JTM310, JTM312, JTM610, JTM612, JTM615, JTM622, MA50C, MA100C, MA100H, G25R, G50RCD, VS100R, VS100RH, VS102R, VS230, VS232, VS265, and VS65R
• Accutronics by Accu-Bell, Made in Korea

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6

• Bohrungen: 2 x 66
• Größe: 30 x 124 mm
• Material: 1,5 mm FR4

• Turrets, Lötstützpunkte
• für 2 mm Boards
• vernickelt
• Inhalt: 100 Stück
