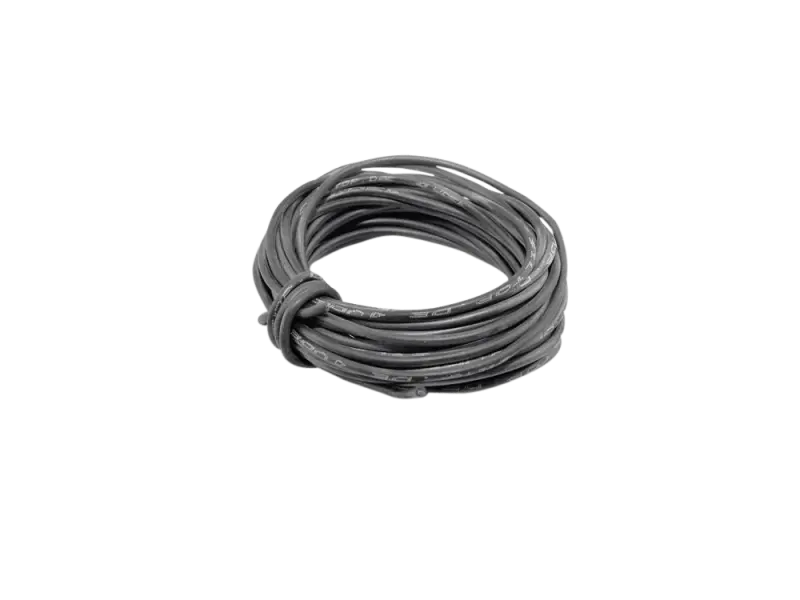

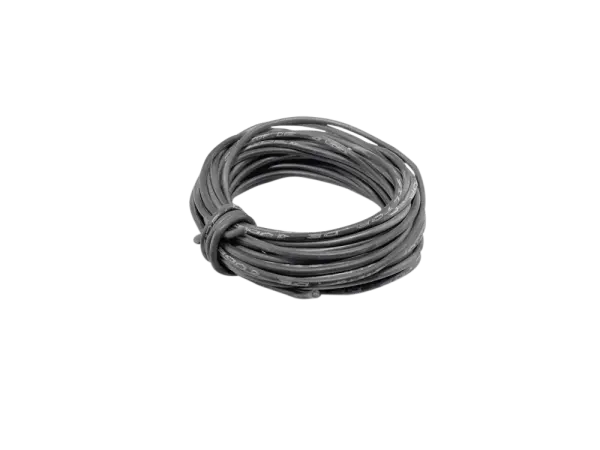

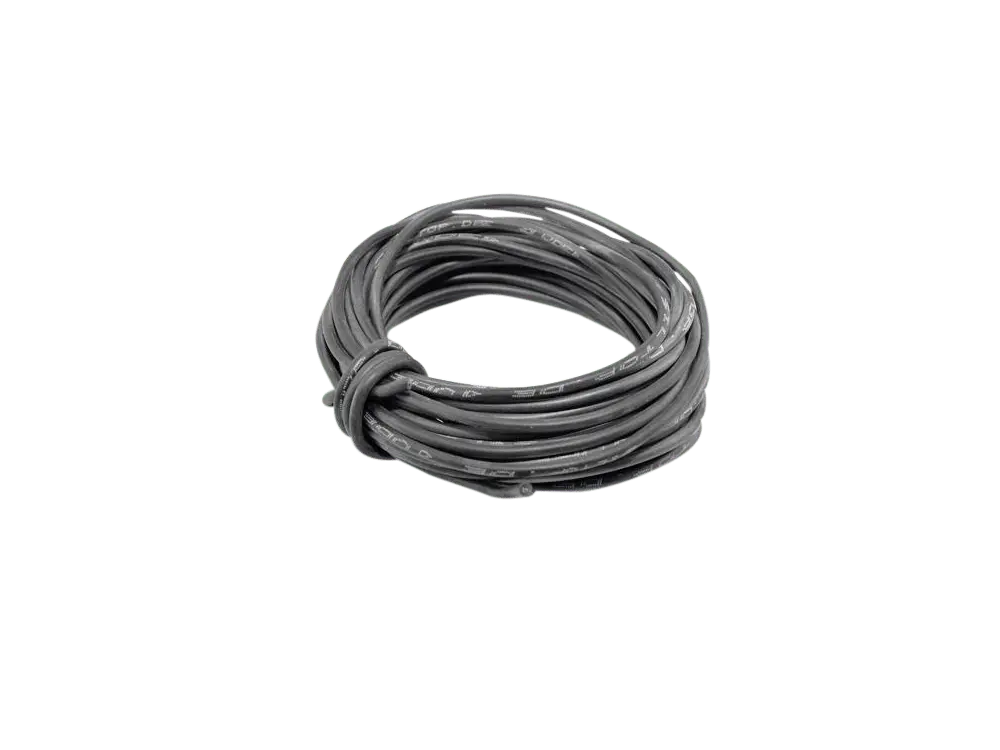

Silikonlitze 0,5 mm² - schwarz

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

Das jüngste Mitglied in der Familie der JJ ECC83 / 12AX7 Röhren. Es handelt sich hierbei um eine 12AX7, die etwas weniger Verstärkung als eine Standard 12AX7 aufweist. Der Unterschied zur normalen 12AX7 ist nach unseren Tests messtechnisch recht gering, aber dennoch wirkt die ganze Röhre klanglich linearer im Vergleich zur Standard JJ 12AX7 und weist im Verstärkerbetrieb in der Tat einen etwas milderen und sanfteren Ton vor. Das es sich hierbei nicht um einen Abklatsch der normalen JJ 12AX7 handelt zeigt auch schon der mechanische Aufbau deutlich, vor allem die etwas längeren Bleche im direkten Vergleich zur 12AX7.
Diese Röhre ist für alle Low bis Medium Gain Verstärker interessant und auch für Audio, zur "Entschärfung" von zu heißen Verstärkern oder auch als Alternative zur 12AY7.

Dateien

• Datenblatt

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

Tube-Town E83CC Preamp-Tube

Hochwerttige 12AX7 / ECC83 / 7025 Vorstufenröhre mit geringes Grundrauschen und geringe Feedback-Neigung durch kurze Anodenbleche sowie einem kräftigen Bass und einem dichter Klang. Sehr gut geeignet in Eingangsstufen mit hoher Verstärkung oder Verstärker mit allgemein hoher Verstärkung.
Direkter Austauschtyp für alle 12AX7, ECC83, 7025 und E83CC Röhren.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

Electro-Harmonix hat eine rausch- und mikrofoniearme Version der 12AX7 herausgebracht, die alle Spezifikationen einer echten 7025 erfüllt. Die ursprüngliche 7025-Röhre war eine 12AX7, welche auf geringstes Rauschen und Mikrophonie selektiert wurde, um in den kritischen ersten Stufen von Vorverstärkern eingesetzt zu werden, wo Rauschen und Mikrophonie ein Problem darstellen kann. Um sicherzustellen, dass die 7025-Spezifikation konsequent eingehalten wird, hat Electro-Harmonix die Struktur der 12AX7 neu gestaltet und Konstruktionstechniken implementiert, um das absolut niedrigste Rauschen und die geringste Mikrophonie zu gewährleisten. Bei allen getesteten Proben konnten Rauschen und Mikrophonie nicht festgestellt werden.

Der Electro-Harmonix 7025EH hat einen Mitteltonbereich, der dem Klang Klarheit und Definition verleiht, und eine glatte Oberseite für Wärme und Ausgewogenheit. Mit diesen Eigenschaften, zusammen mit dem außergewöhnlich niedrigen Rauschen und der geringen Mikrophonie, wird der Electro-Harmonix 7025EH gleichermaßen gut in Vintage- und modernen High-Gain-Gitarrenverstärkern sowie in empfindlichen Phono-Vorverstärkern funktionieren.

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

Klanglich ähnlich wie die „normale“ JJ 12AX7 aber der gesamte Klangkörper ist weit aus voller und kräftiger mit einem kräftigeren Bass. Optisch fallen im Vergleich zur normalen JJ 12AX7 die langen Anodenbleche auf sowie einen etwas höheren Strom. Gefällt gut in Gitarren und Bass-Amps, aber auch im Audio- und Highend-Bereich.

Hinweis: Röhren mit langen Anodenblechen werden klanglich oft als "wärmer" oder "voller" beschrieben, während Röhren mit kurzen Anodenblechen eher einen "strafferen Klang" bieten. Ein Nachteil von Röhren mit langen Anodenflächen ist allerdings ihre größere Anfälligkeit für Vibrationen und mechanische Schwingungen, weshalb sie in kritischen Positionen eher vermieden werden sollten.

Dateien

• Datenblatt

Entspricht technisch der ECC83 / 12AX7 hat aber eine verbesserte Gitterkonstruktion.

Dateien

• Datenblatt

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: offen, Chassis-Montage
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

• Nennspannung: 250 VAC
• Kontaktkappen: Messing, vernickelt
• Größe: Ø 5 mm x 20 mm
• Packung mit 10 Stück
