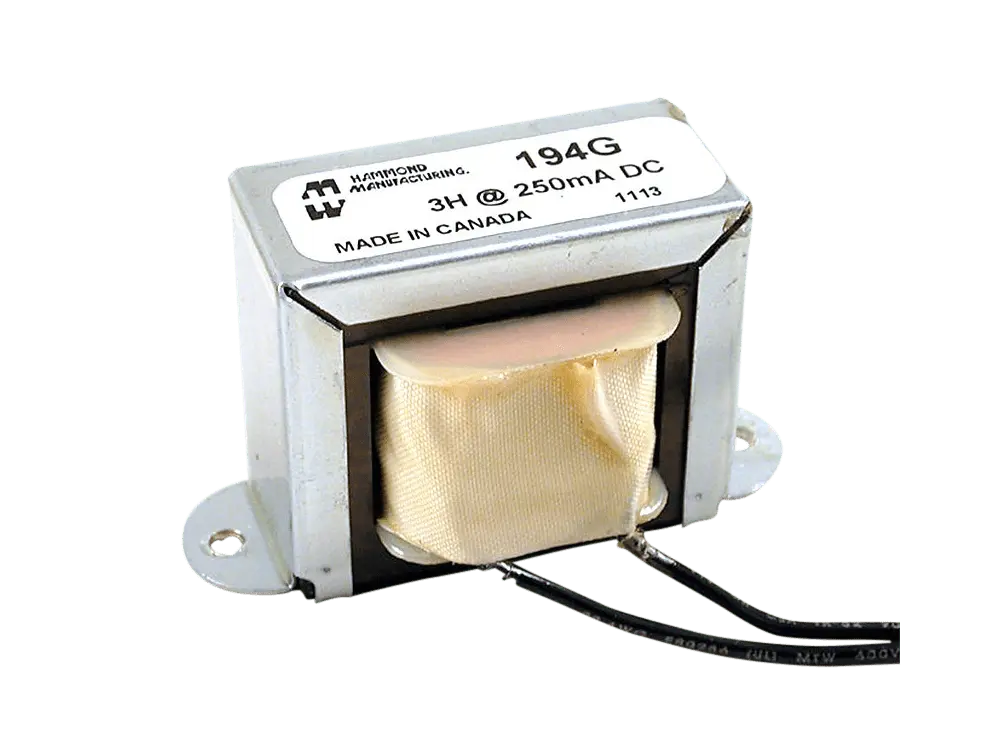

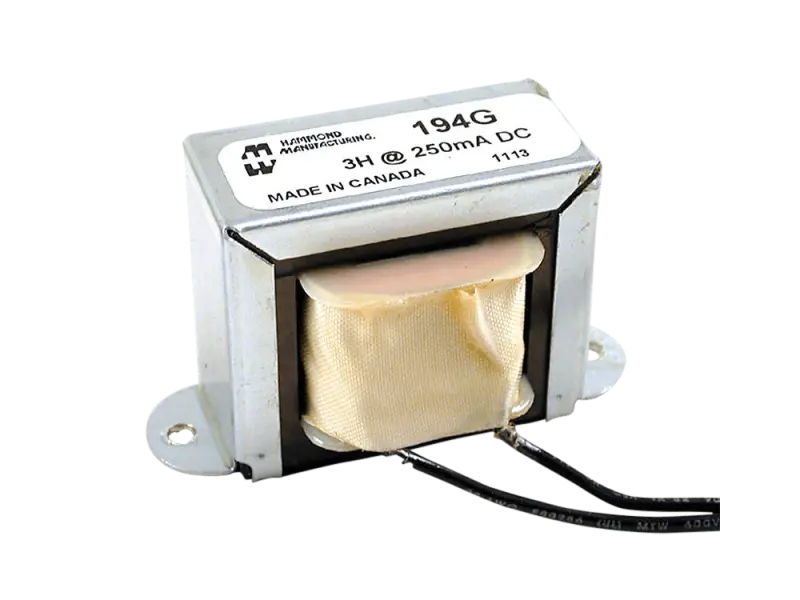

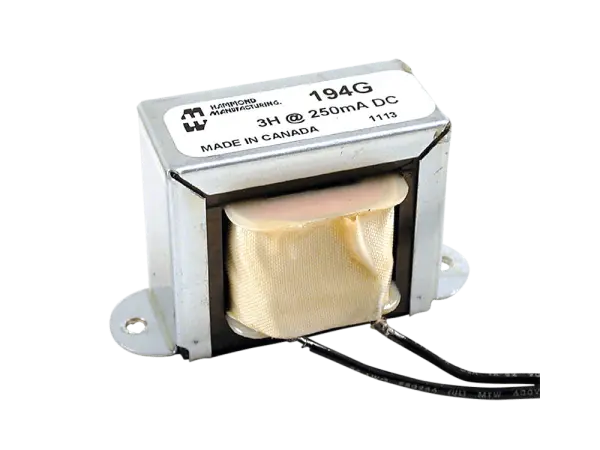

Hammond 194G Drossel Plexi

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

Messadapter für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Für die Berechnung des einzustellenden Ruhestroms sowie weitere Informationen zur Ruhestrommessung selbst bitte weiterführende Dokumente oder die Bias-Einstellanleitung im Info Bereich beachten, sowie die Bedienungsanleitung des Verstärkers selbst.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

• Nennspannung: 250 VAC
• Kontaktkappen: Messing, vernickelt
• Größe: Ø 5 mm x 20 mm
• Packung mit 10 Stück

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,00 mm²
• Aussendurchmesser: 2,45 mm
• Litzenaufbau: 32 x 0,2 mm Cu verzinnt

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

DOUBLE ANODE RECTIFYING TUBE

EZ81 is 6CA4 Noval base rectifier diode for guitar or HiFi ampliers.

Dateien

• Datenblatt

Flachsteckhülse, Crimpanschluss für Steckerbreite max 5,2 x 0,5 mm

• nicht Isoliert
• Leiterquerschnitt: 1,0 bis 2,5 mm²
• AWG-Leiterquerschnitt AWG 17 bis 14
• Messing, verzinnt
• Inhalt: 10 Stück

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt

2 Röhren, gematcht als Paar

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt
