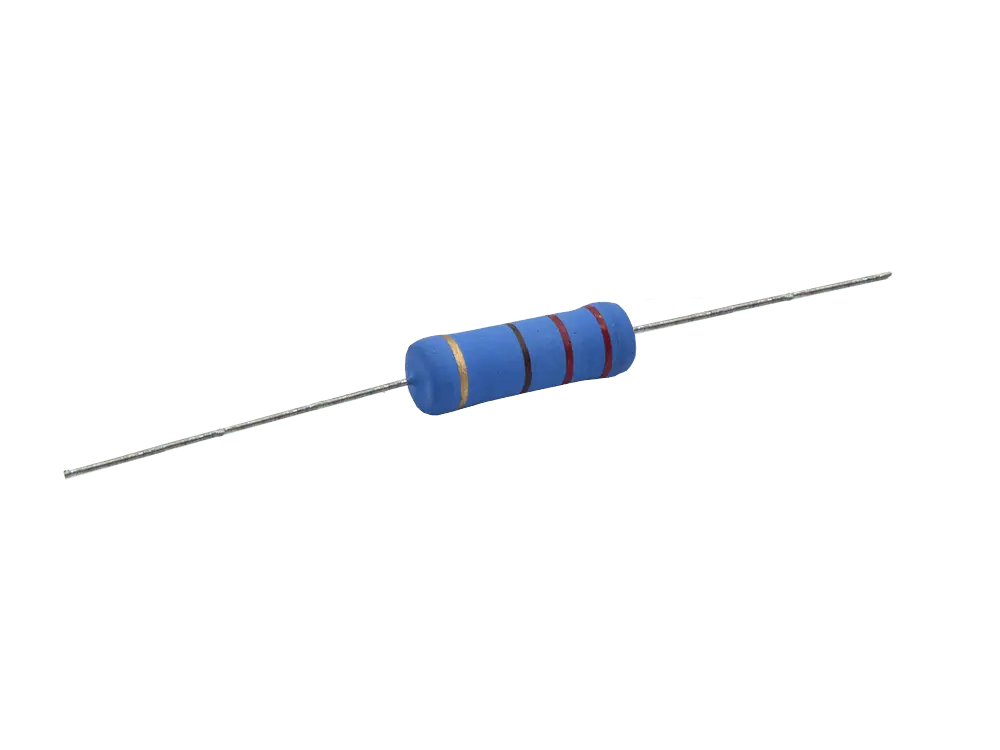

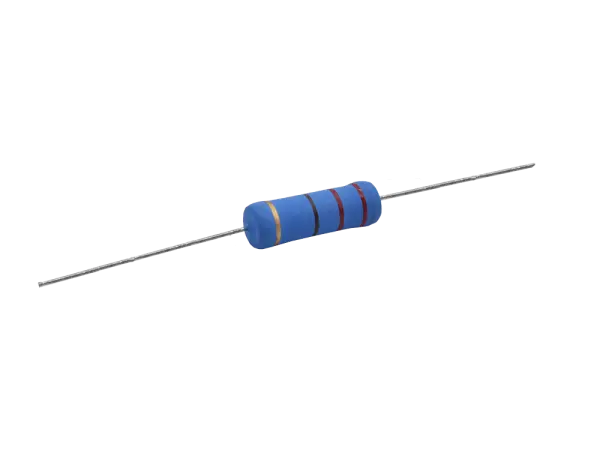

Metalloxid Widerstand 5 Watt, 100 Ohm , kleine Bauform

Bauteilesatz für die TT PSU Mini Center Tap

Standard Spannungsversorgung für Netztransformatoren mit Mittelabgriff (Center Tab). Nicht geeignet für Röhrengleichrichtung, da die erste Siebstufe eine Kapazität von 100 µF aufweist, dies ist für viele Gleichrichterröhren zu viel. Soll eine Röhrengleichrichtung verwendet werden, müssen einige Kondensatoren ausgetauscht werden (weitere Informationen im Datenblatt).

Der Satz enthält alle Bauteile zum Aufbau der Mini-PSU Center Tap, mit Ausnahme eines Netztrafos und einer Drossel. Soll eine Drossel anstatt dem enthaltenen 5W Widerstand verwendet werden muss diese separat bestellt werden.
Die Spannungsversorgung wird empfohlen für Röhrenverstärker bis maximal 50 Watt.
Die Größe der fertig aufgebauten Spannungsversorgung beträgt 97 x 55 mm bei einer Höhe von ca. 40 mm (ohne Distanzbolzen).

Weitere Details zur Schaltung und den Bauteilen können dem anhängenden Schaltplan entnommen werden.

Tipp: zur Simulation und Berechnung von Spannungsversorgungen den PSUDesigner von Duncanamps verwenden.

Dateien

• Datenblatt

Gleichrichterröhre
Indirekt geheizte Gleichrichterröhre für die Gleichrichtung von Wechselstrom. Maximal 140 mA bei einem maximalen Heizstrom von 2 A +/- 0,2 A bei 5 V Heizspannung

Dateien:

• Datenblatt

Einbaudurchmesser 12 mm
mit Verdrehschutz für Feinsicherungen 5 x 20 mm
Nennspannung: 250 VAC
Nennstrom: 10 A (VDE), 16 A (UL/CSA)

• für Schraubbefestigung
• Innenmontage
• weiß
• Material PA 6.6
• Max. Durchmesser Kabelbündel: 6,3 mm

Länge: 266 mm
Kontakte: 10 + 18
Breite: 18 mm
Hartpapier

Standardausführung besteht aus 28 Ösen, 18 isoliert und 10 für Erdung/Befestigung
Befestigungsbohrung 28,6 mm

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 6,5 x 14,5 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 6 x 14,5 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

Jupiter Condenser “Vintage” Tone
Ähnliche Konstruktion und Aufbau wie die „Yellow Molded Astron“ Kondensatoren aus den 60er Jahren. Hergestellt aus Aluminium Folie mit Polyester Film Dielektrikum, mit verzinnten Kupfer-Anschlüssen.

• Typ: Polyester/Aluminum Foil
• Betriebsspannung: 600VDC – getestet mit 1200VDC
• Toleranz: +/-10% (meist aber enger)
• Betriebstemperatur: -55C - 85C, reduziert auf 50% bei 125C
• Anschlüsse: 20 awg / 0,75 mm²
•   verzinnter Kupferanschluss
• Anwendungsbereich: Gitarrenverstärker, Gitarren Klangregelung

Made in USA

Jupiter Condenser “Vintage” Tone
Ähnliche Konstruktion und Aufbau wie die „Yellow Molded Astron“ Kondensatoren aus den 60er Jahren. Hergestellt aus Aluminium Folie mit Polyester Film Dielektrikum, mit verzinnten Kupfer-Anschlüssen.

• Typ: Polyester/Aluminum Foil
• Betriebsspannung: 600VDC – getestet mit 1200VDC
• Toleranz: +/-10% (meist aber enger)
• Betriebstemperatur: -55C - 85C, reduziert auf 50% bei 125C
• Anschlüsse: 20 awg / 0,75 mm²
•   verzinnter Kupferanschluss
• Anwendungsbereich: Gitarrenverstärker, Gitarren Klangregelung

Made in USA
