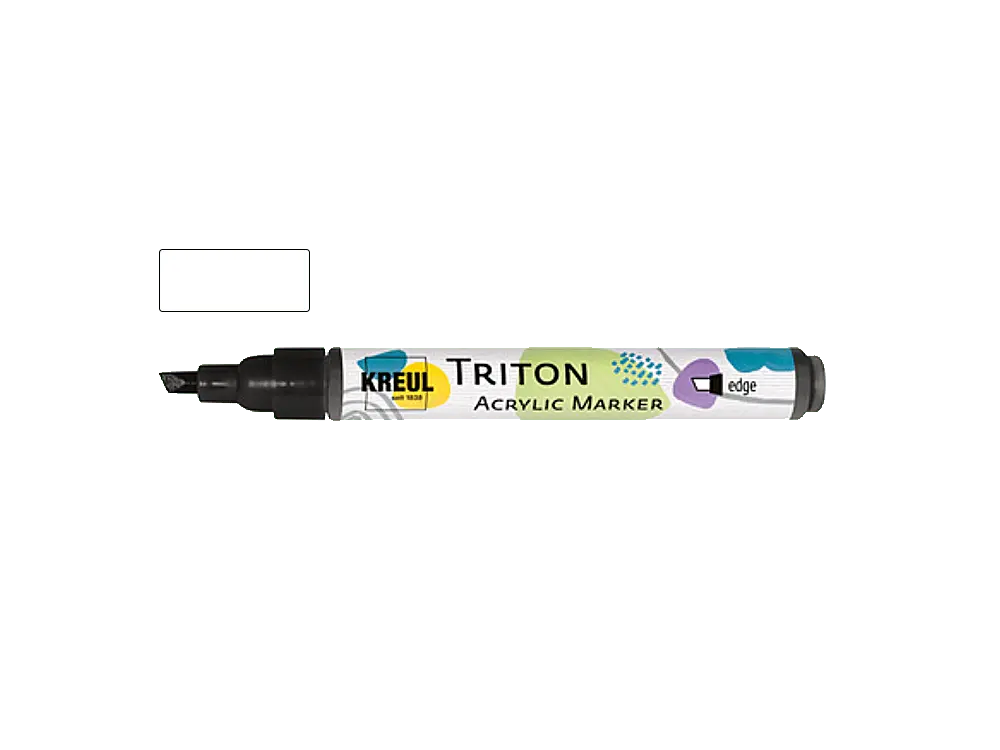

TRITON Acrylic Marker edge WEIß

TT PI18 - Ein Vollröhren 18 Watt Gitarrenverstärker Bausatz basierend auf dem Pink Taco.
Version 2020, Turretboard-Version 2020 mit folgenden Ergänzungen und Erweiterungen gegenüber der Vorgängerversion:

• Bausatz enthält Bauteile für zwei unterschiedliche Klangregelungen: Tight (British Voicing) und FAT (Original Voicing).
• Optimierungen im Bereich Master-Potentiometer sowie Schaltungsdesign der ersten Stufe
• Optimierungen bei der Boost-Funktion
• Rauschreduzierung für Hi-Gain, Brumm-Unterdrückung
• Erhöhung der Nachbausicherheit

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT PI18 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker auf der >>Projekt-Seite zu finden.
Der Schalt- und Layoutplan des Bausatzes versende wir zusammen mit der Rechung per eMail nachdem der Versand erfolgte.

ENTHALTEN:

• Übertrager Tube Town tt-ma18-ot
• Netztransformator Tube-Town 18-Watt Primär: 0-120-230-240V @ 50/60 Hz (ab 25.10.2019)
• FX-Loop
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis
• Turrets ( benötigt werden 4 x 25 St. )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Dateien:

• Anwendungshinweis Turret-PCB

TT-Chassis Aluminium - Typ 040

Chassis für den PX/PI18 Bausatz, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos

• Größe : 430 x 170 x 65 mm
• Material: 2 mm Aluminium
• Made in Germany
• für Alpha 3/8" Potentiometer (Artiklenummer p38-*)
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien:

• Datenblatt

• Turrets, Lötstützpunkte
• für 2 mm Boards
• vernickelt
• Inhalt: 100 Stück

• Turrets, Lötstützpunkte
• für 3 mm Boards
• vernickelt

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 25 mm
• 4 Stück

Koffergriff Kunstleder, Dog-Bone Style

• Befestigungsbügel: Stahl, vernickelt
• Farbe: schwarz
• OHNE MONTAGEMATERIAL

Gehäuseecken aus echtem Leder, 4er Satz, schwarz
100 % echtes Leder aus Europa, pflanzlich gegerbt
Achtung Naturprodukt: die Textur und Dicke kann abweichen.

Verarbeitungshinweis: um beste Ergebnisse zu erzielen sollten die Ecken vor der Montage ein paar Minuten in Wasser eingeweicht werden. Dadurch werden die Ecken weich und können besser montiert werden. Die Ecken am Gehäuse sollten gut abgerundet sein, damit die Ecken sauber aufliegen.

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

Elektronikzange für präzise Schnitte und Arbeiten

Die Elektronikzange ist ideal für Elektronik- und Feinmechanikarbeiten geeignet. Mit exakt geformten Schneiden und einer spitzen Form ermöglicht sie saubere Kabelschnitte selbst an schwer zugänglichen Stellen. Ein unverzichtbarer Helfer bei Kabel-, Internet- und Elektroinstallationen im Heimwerkerbereich.

Merkmale:

• Scharfe Schneiden ohne Facette für glatte Schnittkanten
• Ideal zum Durchtrennen von Drähten und Kabeln
• Scherschnitt mit Schneidkantenversatz für Präzision und erhöhte Lebensdauer
• Rutschfeste Griffe für angenehme Handhabung und verbesserte Kraftübertragung
• Öffnungsbegrenzung für komfortables Arbeiten und volle Kontrolle
• Edelstahlniet am Gewerbe und brünierte Kopf für lange Lebensdauer
• Auch zum Abisolieren von Kabeln einsetzbar

Dieses Produkt ist ein unverzichtbarer Helfer für präzise Elektronik- und Feinmechanikarbeiten. Mit scharfen Schneiden, rutschfesten Griffen und einer robusten Konstruktion macht die Elektronikzange jede Installation zum Kinderspiel. Ideal für Heimwerker und Profis gleichermaßen.
