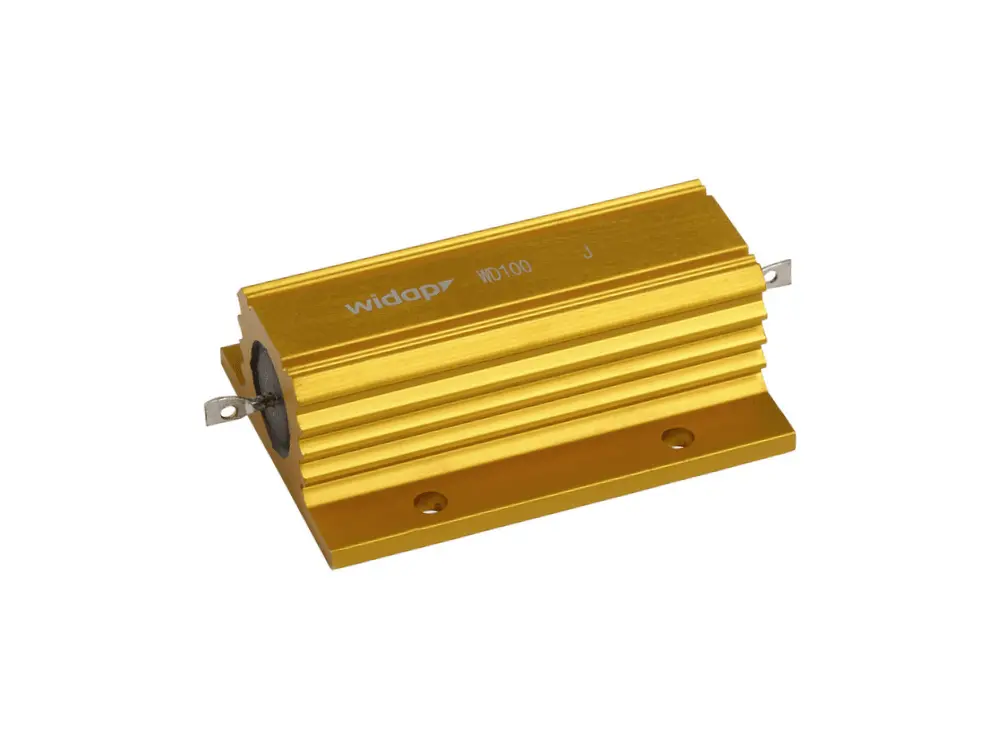

Hochlastwiderstand 8R2 (8 Ohm) / 100 Watt

Beschreibung

Hochlastwiderstände
Wert: 8,2 Ohm / 5 %
Leistung: 100 Watt / 40 Watt ohne Kühlkörper
Größe: 64 x 47 mm
Norm: MiL-R-18546 E (RE 70)

Ideal für Attenuators, Power Soaks und Dummy Loads
Sehr geringes Grundrauschen

RoHS-konform

Informationen zum Hersteller

Herstellerinformationen | Manufacturer Information
widap electronic components GmbH & Co. KG
Fraunhoferstraße 20A
85221 Dachau
Germany
https://www.widap.com/

Kundenrezensionen

Wesentliche Informationen zu Kundenbewertungen Wir überprüfen nicht, dass die veröffentlichten Bewertungen von solchen Verbrauchern stammen, die die bewerteten Waren oder Dienstleistungen tatsächlich genutzt oder erworben haben. Es werden alle Bewertungen, d. h. positive und negative veröffentlicht. Es werden keine unsachlichen, beleidigende oder nicht mit dem Produkt zusammenhängende Bewertungen veröffentlicht.

Leider sind noch keine Bewertungen vorhanden. Seien Sie der Erste, der das Produkt bewertet.

Kunden, welche diesen Artikel bestellten, haben auch folgende Artikel gekauft:

Celestion G10 Vintage 10" / 60 W / 8 Ohm

Durch das gleiche Spulen-Design wie beim Vintage 30, liefert der G10 Vintage beeindruckenden Druck bei einer Belastbarkeit von 60 Watt. Der G10 Vintage bietet die typische schnelle Ansprache eines 10 Zoll Lautsprechers, liefert aber gleichzeitig die cremigen Mitten eines 12 Zoll Lautsprechers. Der perfekte Lautsprecher um etwas mehr Wärme und Biss zu erhalten.

General Specifications

Nominal diameter: 10", 254mm
Power rating: 60Wrms
Nominal impedance: Available 8Ω or 16Ω
Sensitivity: 97dB
Chassis type: Pressed steel
Voice coil diameter: 1.75", 44.5mm
Voice coil material: Roundcopper
Magnet type: Ceramic
Magnet weight: 31oz, 0.88kg
Frequency range: 100-5500Hz
Resonance frequency, Fs: 115Hz
DC resistance, Re: Available 7.47Ω or 12.33Ω

Mounting Information

Cut-out diameter: 9.0", 229mm
Diameter: 10.1", 256mm
Magnet structure diameter: 5.3", 134mm
Mounting slot dimensions: 0.2 x 0.3", 6 x 8mm
Mounting slot PCD: 9.6", 245mm
Number of mounting slots: 4
Overall depth: 4.1", 104mm
Unit weight: 5.3lb, 2.4kg

89,00 €

TT 12AT7 / ECC81

Warmer und ausgewogener Gesamtklang, gepaart mit hoher Auflösung und Brillanz, weshalb die TT12AT7 beste Ergebnisse owohl in Instrumental- als auch Audio/HighEnd Verstärkern erzielt.

Eigenschaften:

Warmes und ausgewogenes Klangbild
Hervorragende klangliche Auflösung und Brillanz
Ideal für Instrumental- und Audio/HighEnd Verstärker

Tipp:
Oftmals werden 12AU7 und 12AT7 Typen anstatt 12AX7 Röhren eingesetzt um hierbei entweder die Gesamtleistung des Verstärkers zu reduzieren oder nur die Übersteuerung der Vorstufe zurück zu nehmen. Besonders die 12AU7 bringt im Vergleich zu einer 12AX7 einen sehr großen klanglichen Unterschied, der meist deutlich größer ist als bei einem Wechsel von 12AX7 zu 5751 oder 12AT7.

Beim Einsatz einer 12AU7 in einer Treiberstufe, die normalerweise für 12AX7 ausgelegt ist, wird in der Regel die Gesamtleistung der Endstufe zurück genommen. Wie groß dieser Unterschied ist hängt vom Verstärker bzw. der Schaltung ab. So erreicht zum Beispiel eine Marshall mit einer 12AX7 in der PI-Stufe der auf Volumen 5 eingestellt ist, dann die gleiche Lautstärke mit einer 12AU7 auf Volumen 6 (Lautstärke gefühlt, nicht gemessen).

Elektrische Eigenschaften

Heizspannung (Uf): 6.3V oder 12.6V
Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
Anodenspannung (Ua): Maximal 300V
Gitterspannungen (Ug1): -2V (typisch)
Anodenstrom (Ia): 10mA (typisch)
Anodenverlustleistung: Maximal 2.5W pro Triode
Anodenwiderstand (ra): 11kΩ
Verstärkungsfaktor (μ): 60
Transkonduktanz (S): 5.5mA/V
Eingangskapazität (Cin): 1.6pF
Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

Sockel: B9A (Noval)
Anzahl der Pins: 9

Pinbelegung

1 Anode (Triode 1)
2 Gitter (Triode 1)
3 Kathode (Triode 1)
4 Heizung (f)
5 Heizung (f)
6 Anode (Triode 2)
7 Gitter (Triode 2)
8 Kathode (Triode 2)
9 Mittlere Heizung (f)

Anwendungshinweise

Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

14,20 €
