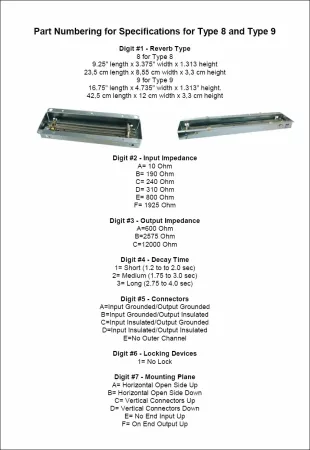

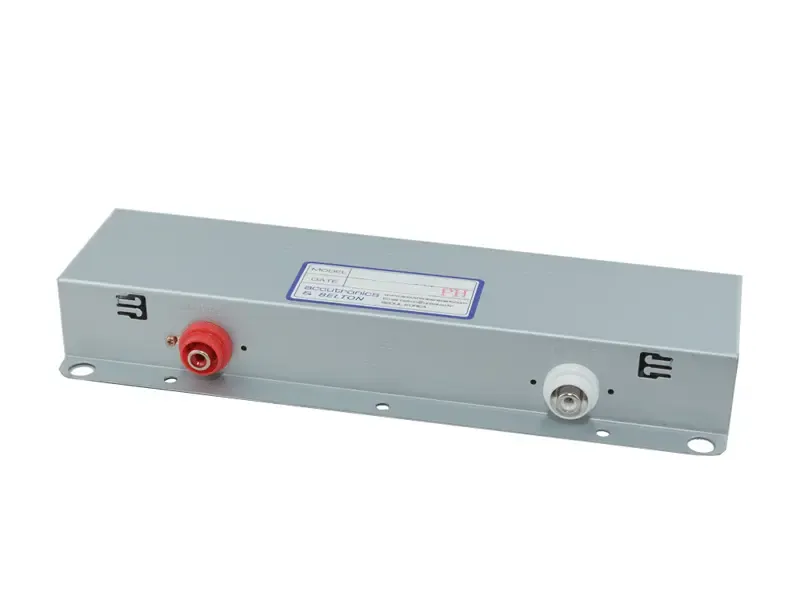

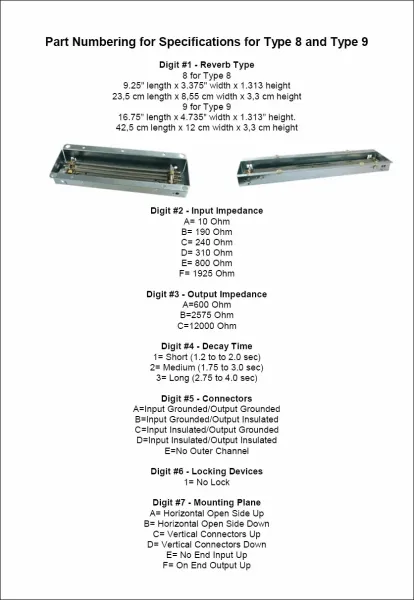

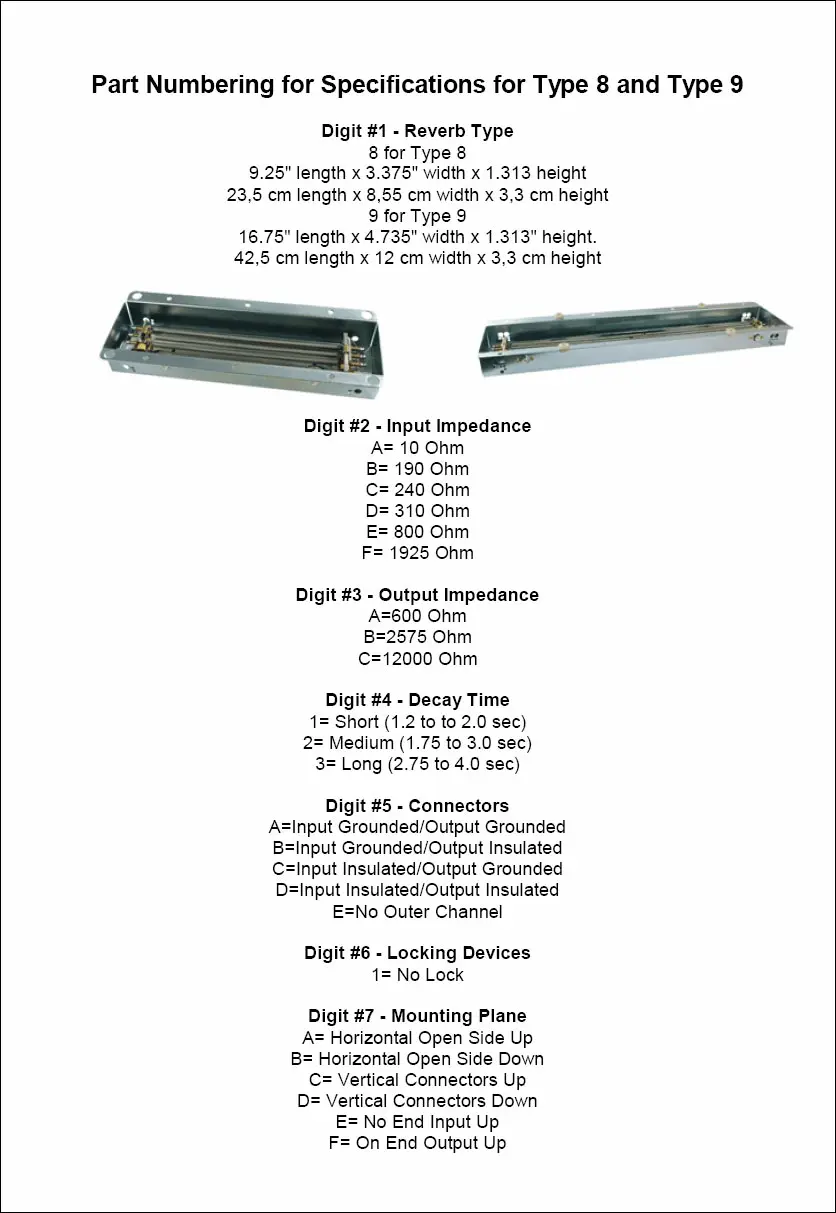

Accutronics Reverb Tank 8AB3C1B

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Tube-Reverb.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator für 120, 230 und 240 V Netzspannung
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (1 x 12AX7, 1 x 12AT7, 1 x JJ EL84)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)
• HALLSPIRALE

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

• Punktgeschweisstes Aluminium-Chassis
• Oberfläche unbehandelt - Auslieferung mit Schutzfolie
• Optional erhältliche Bodenplatte mit 4 Löchern, Chassis ohne Löcher. Diese müssen bei Bedarf gebohrt werden
• Hardware nicht enthalten
• Größe: 432 x 254 x 51 mm

Dateien:

• Datenblatt

• Federn: 2
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: Fender, Marshall, Ampeg
• Input Impedanz: 8 Ohm
• Output Impedanz: 2250 Ohm
• Accutronics by Accu-Bell, Made in Korea

6.35 mm Mono Klinkenbuchse, schaltbar, mit Chromhülse, horizontale Leiterplatten-Version mit geraden Pins, Montagemutter inklusive

• Breites Gehäuse und extrem langlebige Kontakte
• Passend für alle Mono Plugs gemäss EIA RS-453 (A-Gauge)

Dateien:

• Datenblatt



Lemberg 020 Headshell Bausatz
Für Chassis aus der LoW-Serie OHNE seitliche Befestigungslaschen.
Dieser Bausatz wurde aus hochwertigem, 15 mm Birke Multiplex hergestellt, ist komplett CNC gefräst und gebohrt und sehr einfach im Zusammenbau.

Für den Zusammenbau wird benötigt

• Holzbohrer 5 mm
• Schraubendreher Kreuzschlitz oder Akkuschrauber (empfohlen)
• Holzleim (NICHT im Lieferumfang enthalten)

Die Oberfläche der fertig zusammengebauten Headshell kann nach belieben behandelt werden. Wir empfehlen diese zu ölen, da dies ein sehr einfaches aber effektives Verfahren ist. Sie kann aber auch lackiert oder mit Tolex bezogen werden (in diesem Fall muss die Frontblende möglicherweise in der Breite reduziert werden) oder sonstwie behandelt werden.
Weiterhin können Ecken, Griffe und Gummifüße je nach Geschmack angebracht werden. Passendes Zubehör ist in der Zubehörliste unter der Produktbeschreibung hier aufgeführt.

Dateien

• Aufbauanleitung

Spezifikationen

• Größe (BxHxT): 318 x 190 x 215 mm (Außen)
• Hardware: Schrauben im Lieferumfang enthalten.
• Holz: 15 mm Birke Multiplex

[content:3210136]

Klebt leichte Materialien wie Papier, Pappe, Filz, Gewebe, weichmacherfreie Kunststoff-Folien, Schaumstoffe, Polsterwatte, Hartschäume mit sich selbst sowie auf Holz, Glas, Metall, Keramik.
Zum Kleben von Tolex empfehlen wir den "Tube-Town Tolexkleber SG5" !
Achtung: Kein Versand mit FedEx möglich.

Dateien:

• Datenblatt
• Sicherheitsdatenblatt

• Layout Typ B, Version 2020
• Größe: 285 x 165 x 60 mm
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Bitte beachten: Das Gehäuse kann produktionsbedingte Spuren und Abdrücke aufweisen.

Dateien:

• Datenblatt V2020 (aktuell)
• Datenblatt V2013 (abgekündigt)

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Tube-Reverb.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator für 120, 230 und 240 V Netzspannung
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (1 x 12AX7, 1 x 12AT7, 1 x JJ EL84)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)
• HALLSPIRALE

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

• Gummifuß mit Stahl-Halterung
• Größe: d = 25 mm,  h = 11 mm
• 4 Stück
• Ink. Schrauben

Fender DogBone Riemengriff

• Fender Nummer #0990943000
• Befestigungsbügel: Stahl, vernickelt
• schwarz
• Schrauben, Einschlagmuttern inklusive

• Federn: 3
• Delay Typ: Lang
• Größe: Kurz
• Eingang Impedanz: 1925 Ohm, isoliert
• Ausgang Impedanz: 2575 Ohm, geerdet
• Horizontal, offene Seite nach unten
• Accutronics by Accu-Bell, Made in Korea
