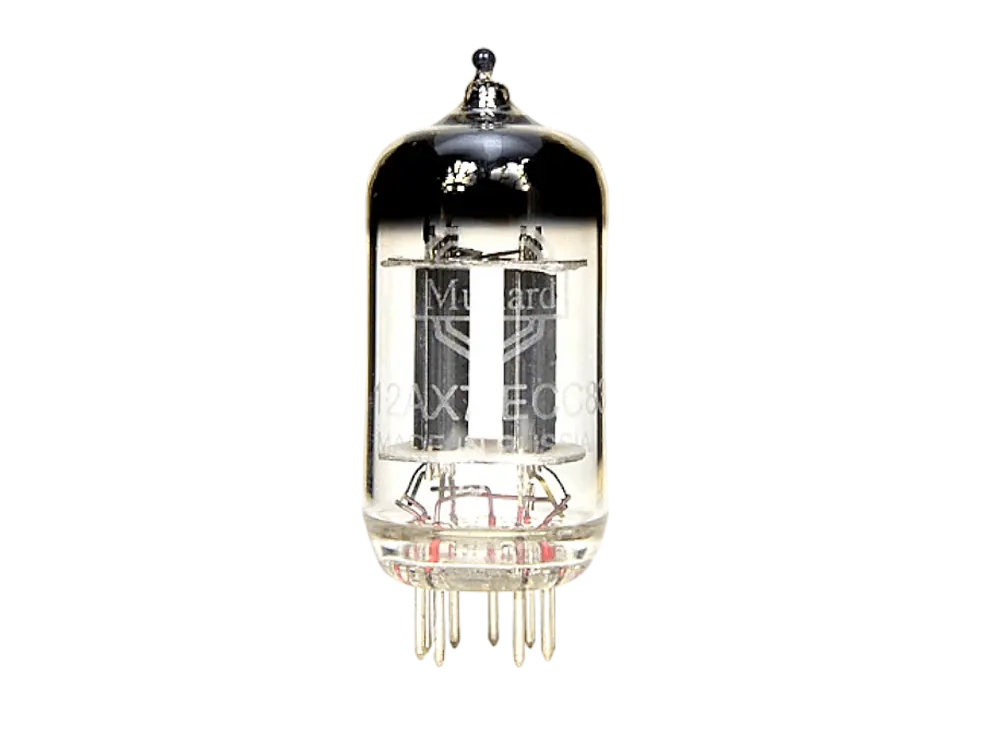

Mullard 12AX7 / ECC83 Reissue

4 Röhren, gematcht als Quartett
Standard EL34 von JJ. Leichter und luftiger Sound.

Maximalwerte:

• Ua0: 2000 V
• Ua: 800 V
• Wa(max): 25 W
• Ug20: 800 V
• Ug2: 450 V
• Wg2(max): 8 W
• Ik: 150 mA
• Uk/f: 100 V
• Rk/f: 20 kΩ

• Datenblatt

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Tube-Town E83CC Preamp-Tube

Hochwerttige 12AX7 / ECC83 / 7025 Vorstufenröhre mit geringes Grundrauschen und geringe Feedback-Neigung durch kurze Anodenbleche sowie einem kräftigen Bass und einem dichter Klang. Sehr gut geeignet in Eingangsstufen mit hoher Verstärkung oder Verstärker mit allgemein hoher Verstärkung.
Direkter Austauschtyp für alle 12AX7, ECC83, 7025 und E83CC Röhren.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Psvane 12AX7 / ECC83 Vorstufenröhre aus der Classic-Serie mit rotem Logo.
Direkter Austauschtyp für alle 12AX7, ECC83 und 7025 Röhren.

Hohe Verstärkung, weicher und bluesiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik machen die JJ12AX7 zu einer ausgezeichneten Wahl für Gitarren- und Bassverstärker.

Dateien

• Datenblatt

2 Röhren, gematcht als Paar

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

• Typ: Einstellpotentiometer
•   liegend, 240°
• Nennleistung: 0,1 W linear
• Spannung: max. 200 VDC
• Ø: 10,3 mm

• Widerstandswert: 25k Ohm
• Nennlast 0,25 W
• Belastungsgrenze 250 V
• Rastermaß 12,5/10 mm
• Ø: 15,0 mm
• h: 7,0 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• 5er Pack

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• Verpackungseinheit 5 Stück

Metalloxidschicht-Widerstand, 5 Watt

• +/- 5 % Tolerant
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• kleine Bauform
