Genalex 12AX7 / ECC83 - Reissue
Genalex 12AX7 / ECC83 - Reissue
Genalex 12AX7 / ECC83 - Reissue
NEU

Genalex 12AX7 / ECC83 - Reissue

Art.Nr.:
gen12ax7
<font color=green><b>auf Lager und sofort lieferbar</b></font> </br> Lieferzeit ca. 2-5 Tage* auf Lager und sofort lieferbar
Lieferzeit ca. 2-5 Tage*
RoHs:
konform
Gewicht (brutto):
0.018 kg je Stück
45,90 €

inkl. MwSt. zzgl. Versand

Merken
Frage stellen
Beschreibung

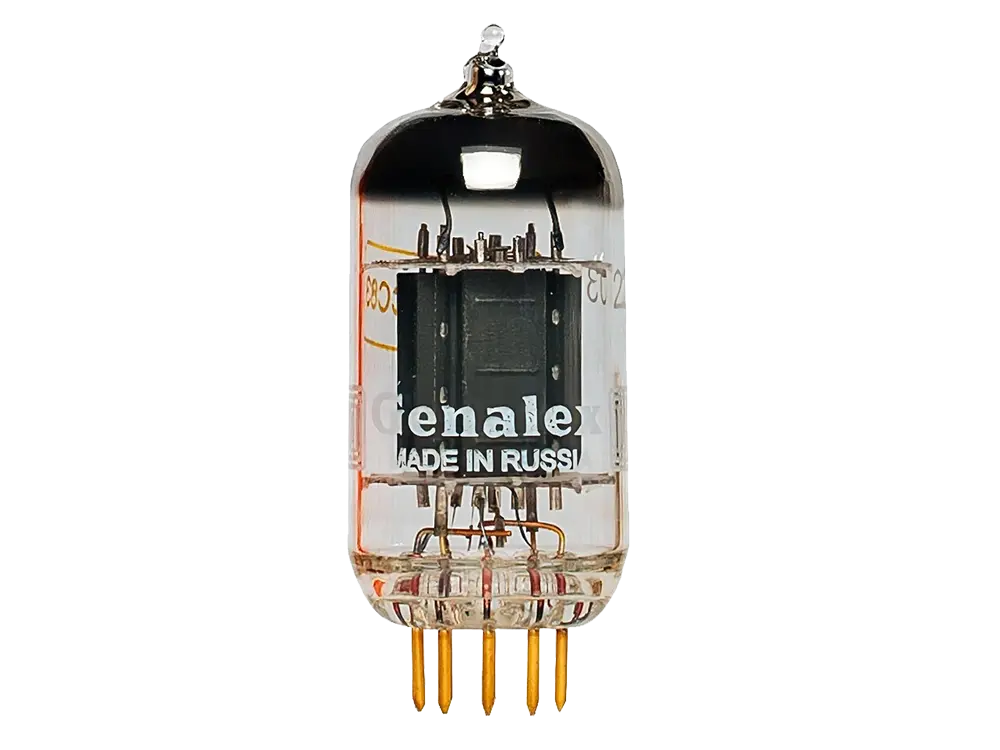

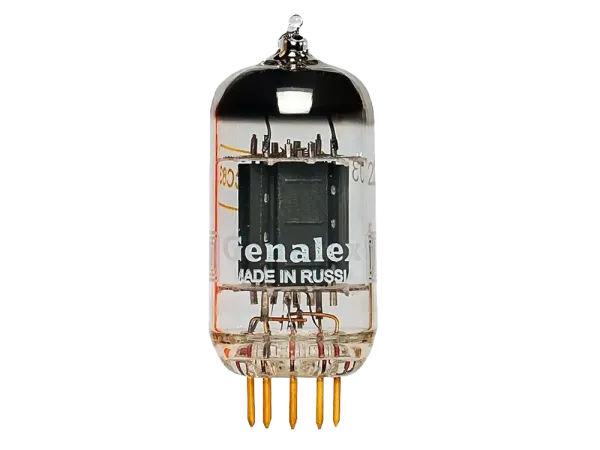

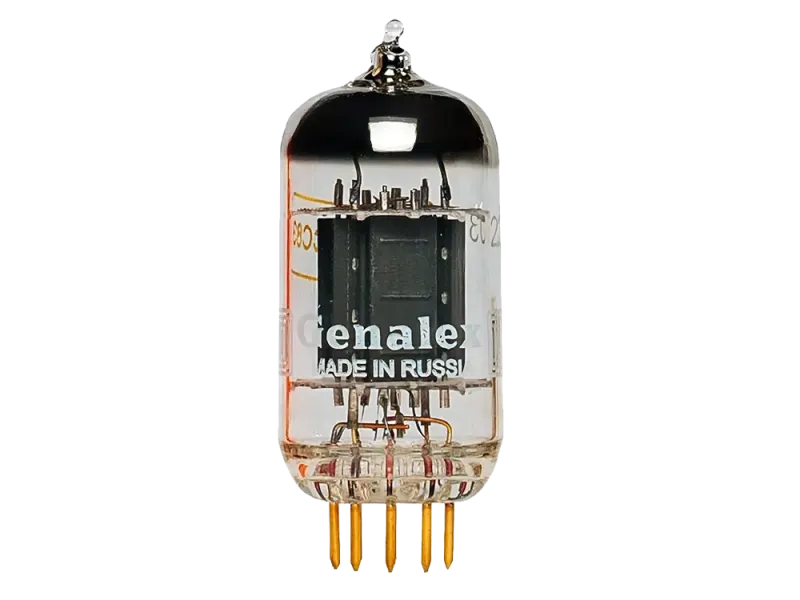

Genalex Gold Lion 12AX7 / ECC83 - Reissue

Original Genalex Gold Lion ECC83/B759 tubes are considered among the best 12AX7 types ever made. They are hard to find and when they are available, they are expensive. They exhibit a large detailed soundstage that is sought after by discerning audiophiles who demand the highest quality sound. The reissue Genalex Gold Lion ECC83/B759 recreates the sound signature of the original.
To be labeled Genalex Gold Lion, tubes must endure and pass the toughest testing the industry offers.
Informationen zum Hersteller
Herstellerinformationen | Manufacturer Information
  • Sovtek
  • Electro Harmonix
  • Tung-Sol (Reissue)
  • Svetlana (Reissue)
  • Genalex (Reissue)
  • Mullard (Reissue)
New Sensor Corporation, 32-33 47th Avenue, Long Island City, NY 11101, USA

EU-Wirtschaftsakteur | EU Economic Operator
Tube-Town GmbH, Rumbergring 37, 66969 Lemberg, Germany, info@tube-town.de
Kundenrezensionen

Wesentliche Informationen zu Kundenbewertungen Wir überprüfen nicht, dass die veröffentlichten Bewertungen von solchen Verbrauchern stammen, die die bewerteten Waren oder Dienstleistungen tatsächlich genutzt oder erworben haben. Es werden alle Bewertungen, d. h. positive und negative veröffentlicht. Es werden keine unsachlichen, beleidigende oder nicht mit dem Produkt zusammenhängende Bewertungen veröffentlicht.

Leider sind noch keine Bewertungen vorhanden. Seien Sie der Erste, der das Produkt bewertet.

Kunden, welche diesen Artikel bestellten, haben auch folgende Artikel gekauft:

Mullard 12AX7 / ECC83 Reissue
Mullard 12AX7 / ECC83 Reissue

Mullard 12AX7 / ECC83 Reissue, Made in Russia

39,00 €

JJ EL84 / 6BQ5 Red Label - PAAR
JJ EL84 / 6BQ5 Red Label - PAAR

2 Röhren, gematcht als Paar

JJ EL84 / 6BQ5 Red Label

Dateien

33,50 €
16,75 € pro Stück

TT EL84 / 6BQ5 - PAAR
TT EL84 / 6BQ5 - PAAR
2 Röhren, gematcht als Paar

Die hochwertige TTEL84-Röhre mit 12 Watt Leistung eignet sich perfekt für Gitarren-, Bass- und Audioverstärker. Inspiriert von den klassischen NOS EL84-Modellen, wird diese Röhre mit modernen Fertigungsmethoden hergestellt, um eine gleichbleibend hohe Qualität zu gewährleisten.

Sie bietet eine ideale Kombination aus Klang und Zuverlässigkeit und ist ein direkter Ersatz für alle EL84 bzw. 6BQ5 Röhren.

Elektrische Spezifikationen

  • Typ: Pentode
  • Sockel: Noval (B9A)
  • Heizspannung: 6.3 V (5.8 V min / 7.7 V max)
  • Heizstrom: ca. 0.76 A
  • Anodenverlustleistung: 12 W
  • Schirmgitterverlustleistung: 2 W

Betriebsbedingungen

  • Anodenspannung (Va): max. 300 V
  • Schirmgitterspannung (Vg2): max. 300 V
  • Gittervorspannung (Vg1): -7.3 V (typisch für Klasse-A Betrieb)
  • Anodenstrom (Ia): 48 mA (bei -7.3 V Gittervorspannung)
  • Schirmgitterstrom (Ig2): 5 mA

Kennlinien

  • Verstärkungsfaktor (μ): ca. 20
  • Innenwiderstand (Ra): ca. 38 kΩ
  • Steilheit (S): 11 mA/V

Mechanische Spezifikationen

  • Länge: ca. 70 mm (ohne Pins)
  • Durchmesser: ca. 22.5 mm
  • Gewicht: ca. 25 g

Typische Anwendungen

  • Klasse-A Verstärker: 5.7 W Ausgangsleistung bei 250 V Anodenspannung, 48 mA Anodenstrom
  • Klasse-AB Verstärker: 17 W Ausgangsleistung bei 300 V Anodenspannung, 48 mA Anodenstrom pro Röhre (Push-Pull Konfiguration)

Pinbelegung

  1. g1 (Steuergitter)
  2. k, g3 (Kathode, Schirmgitter)
  3. h (Heizung)
  4. h (Heizung)
  5. a (Anode)
  6. (keine Verbindung)
  7. (keine Verbindung)
  8. g2 (Schirmgitter)
  9. g3 (Schirmgitter)

Hinweise zur Verwendung

  • Betriebstemperatur: Sollte in einem gut belüfteten Gehäuse betrieben werden, um Überhitzung zu vermeiden.
  • Austauschbarkeit: EL84 kann durch die russische 6П14П oder die amerikanische 7189 ersetzt werden, wobei auf unterschiedliche Spezifikationen geachtet werden muss.
29,50 €
14,75 € pro Stück

TT 12AX7 / ECC83 Classic
TT 12AX7 / ECC83 Classic
Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

  • Heizspannung (Uf): 6.3V oder 12.6V
  • Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
  • Anodenspannung (Ua): Maximal 300V
  • Gitterspannungen (Ug1): -2V (typisch)
  • Gitterspannungen: -50V bis 0V
  • Anodenstrom (Ia): 1.2mA (typisch)
  • Anodenverlustleistung: Maximal 1W pro Triode
  • Anodenwiderstand (ra): 62.5kΩ
  • Verstärkungsfaktor (μ): 100
  • Transkonduktanz (S): 1.6mA/V
  • Eingangskapazität (Cin): 1.6pF
  • Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

  • Sockel: B9A (Noval)
  • Anzahl der Pins: 9

Pinbelegung

  • 1 Anode (Triode 1)
  • 2 Gitter (Triode 1)
  • 3 Kathode (Triode 1)
  • 4 Heizung (f)
  • 5 Heizung (f)
  • 6 Anode (Triode 2)
  • 7 Gitter (Triode 2)
  • 8 Kathode (Triode 2)
  • 9 Mittlere Heizung (f)

Anwendungshinweise

  • Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
  • Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
  • Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.
19,50 €
