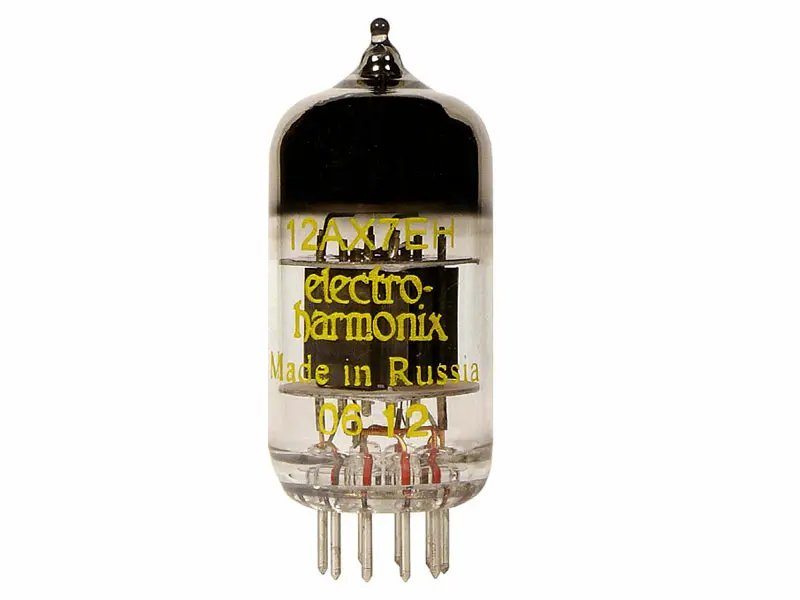

EH 12AX7 / ECC83 Balanced

Beschreibung

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Diese Ausführung der 12XA7 produziert höchste Verstärkung bei niedrigem Grundrauschen.
Durch die speziell aufgebaute Heizung auch besonders gut geeignet für Verstärker mit Wechselstromheizung.

Dateien:

Datenblatt

Sicherheitsinformation

Sicherheitshinweise gemäß Produktsicherheitsgesetz (ProdSG) für Verstärkerröhren

Bei allen elektrischen, elektromechnischen und mechanischen Bauteilen gelten grundsätzlich die Spezifikationen sowie Betriebsparameter die sich aus der jeweiligen Typen-Norm ergeben.
Weitere Hinweise sind, soweit vorhanden, den jeweiligen Datenblätern und Produktbeschreibungen zu entnehmenwelche dem Produkt bei liegen.

Allgemeine Hinweise

NICHT FÜR KINDER GEEIGNET - Verschluckungsgefahr durch Kleinteile
NICHT FÜR LAIEN GEEIGNET - Lebensgefahr durch hohe Spannungen
Es gelten die jeweils dem Bauteil zugrunde liegenden Sicherheits und Verarbeitungsvorgaben
CE-Konformität gilt nur bei fachgerechtem Einbau
Gewährleistung erlischt bei unsachgemäßem Umgang
Betreiber trägt Verantwortung für ordnungsgemäße Installation
Lokale Vorschriften und VDE-Bestimmungen sind einzuhalten
Nennleistung niemals überschreiten
Nennspannungen und Ströme niemals überschreiten

Erforderliche Fachkenntnisse

Umgang mit Messgeräten (Multimeter, Oszilloskop) und Auswertung der Messergebnisse
Sicherer Umgang mit hohen Spannungen (bis 500V und mehr)
Lesen und Verstehen von Schaltplänen
Auswahl der geeigneten Werkzeuge
Kenntnisse über elektrische Bauteile und deren Eigenschaften
Erste-Hilfe-Kenntnisse bei Elektrounfällen
Kenntnisse der VDE-Bestimmungen und Sicherheitsvorschriften

Verstärkerröhren

Gefahr durch hohe Spannungen
Gefahr durch sehr hohe Hitzeentwicklung
Gefahr durch Glasbruch
Gefahr durch UV-Strahlung bei defekten Röhren

Herstellerinformation

Herstellerinformationen | Manufacturer Information

New Sensor Corporation, 32-33 47th Avenue, Long Island City, NY 11101, USA

EU-Wirtschaftsakteur | EU Economic Operator
Tube-Town GmbH, Rumbergring 37, 66969 Lemberg, Germany, info@tube-town.de

Kundenrezensionen (2)

Wesentliche Informationen zu Kundenbewertungen Wir überprüfen nicht, dass die veröffentlichten Bewertungen von solchen Verbrauchern stammen, die die bewerteten Waren oder Dienstleistungen tatsächlich genutzt oder erworben haben. Es werden alle Bewertungen, d. h. positive und negative veröffentlicht. Es werden keine unsachlichen, beleidigende oder nicht mit dem Produkt zusammenhängende Bewertungen veröffentlicht.

Hans-J. S., 22.03.2018

Equipment: Marshall JVM410H mit TT-Rex-Custom 2x12 mit Jensen Neo Tornado. Da die Jensen Speaker sehr gerne Höhen übertragen und der JVM auch nicht gerade höhenarm ist, suchte ich nach Möglichkeiten, die doch sehr beißenden Höhen (vor allem in den OD-Kanälen) über die Vorstufenröhren in den Griff zu bekommen. Habe daher systematisch mit folgenden Röhren für V1-V5 experimentiert / getestet: RT080, RT011 (von TAD), TT 12ax7-V1, TT E83CC-V1, JJ 12ax7-V1, EH 12ax7, Sovtek 12ax7 LPS und Tungsol 12ax7-V1. Wie gesagt, systematisch geprüft (ca. 45 verschiedene V1-V5 Kombis). Ergebnis: Die EH 12ax7 ist optimal für V1 und V2 (jew. in V1-Selektion). Die EH 12ax7 (in Balanced-Selektion) gehört auf jeden Fall auf V5 (Phasenschieber). Und eigentlich ist auch für V3+V4 die EH 12ax7 (Standard-Selektion) das Optimum. Falls jemand eher dumpfe Speaker benutzt, könnte man auch V3+V4 mit den JJ 12ax7 bestücken, aber ich denke, daß selbst V30-Speaker Nutzer mit einer durchgehenden EH-Bestückung am glücklichsten sein dürften. Diese Röhre ist DAS Wundermittel für den JVM! Die beißenden Höhen sind soweit zurück gegangen, daß jetzt der Sound direkt im Hauptabstrahlkegel der Box optimal klingt. (Presence auf Minimum, Höhen in den OD-Kanälen auf 9 Uhr). Diese Empfehlung gilt für alle JVM-Nutzer, die wirklich alle Modes von Super-Clean bis Ultra-HighGain benutzen. gerade höhenarm ist, suchte ich nach Möglichkeiten, die doch sehr beißenden Höhen (vor allem in den OD-Kanälen) über die Vorstufenröhren in den Griff zu bekommen. Habe daher systematisch mit folgenden Röhren für V1-V5 experimentiert / getestet: RT080, RT011 (von TAD), TT 12ax7-V1, TT E83CC-V1, JJ 12ax7-V1, EH 12ax7, Sovtek 12ax7 LPS und Tungsol 12ax7-V1. Wie gesagt, systematisch geprüft (ca. 45 verschiedene V1-V5 Kombis). Ergebnis: Die EH 12ax7 ist optimal für V1 und V2 (jew. in V1-Selektion). Die EH 12ax7 (in Balanced-Selektion) gehört auf jeden Fall auf V5 (Phasenschieber). Und eigentlich ist auch für V3+V4 die EH 12ax7 (Standard-Selektion) das Optimum. Falls jemand eher dumpfe Speaker benutzt, könnte man auch V3+V4 mit den JJ 12ax7 bestücken, aber ich denke, daß selbst V30-Speaker Nutzer mit einer durchgehenden EH-Bestückung am glücklichsten sein dürften. Diese Röhre ist DAS Wundermittel für den JVM! Die beißenden Höhen sind soweit zurück gegangen, daß jetzt der Sound direkt im Hauptabstrahlkegel der Box optimal klingt. (Presence auf Minimum, Höhen in den OD-Kanälen auf 9 Uhr). Diese Empfehlung gilt für alle JVM-Nutzer, die wirklich alle Modes von Super-Clean bis Ultra-HighGain benutzen.
Zur Rezension

Kunden, welche diesen Artikel bestellten, haben auch folgende Artikel gekauft:

Sommer Cable - SC-SPIRIT LLX LOW LOSS, Instrumentenkabel - 5 Meter

Das Unmögliche möglich machen… -

dies bedeutet im Falle eines neuen Gitarrenkabels, eine extrem niedrige Kapazität in Verbindung mit betörender Flexibilität zu schaffen. Eine Isolation zu fertigen, welche durch eine Gas-Schäumung niedrigste Werte garantiert – das ist nicht einfach, aber für einen professionellen Leitungshersteller durchaus im Bereich des Möglichen. Diese fragile Isolation aber auch vor Bewegung, Knicken oder Verdrehen zu schützen, das ist wiederum eine echte Herausforderung.

Beim SPIRIT LLX „LOW LOSS” haben wir auf die gleiche Isolationskonstruktion zurückgegriffen, die bei professionellen HD-SDVideokabeln eingesetzt wird. Zur zusätzlichen Stabilität des Innenlebens verwenden wir eine optimiert konzentrische Litzenverseilung und eine spezielle Isolations-Vernetzung der Oberfläche. Als Außenmantel haben wir einen gummiartigen Soft-PVC-Mantel aufgetragen, der hochflexibel, extrem kompakt und dehnungsarm ist und das ganze Innenleben vor äußeren Einflüssen schützt.

Durch die niedrige Kapazität und den sehr speziellen Aufbau ist das SPIRIT LLX „LOW LOSS” eines der verlustärmsten Gitarrenkabel der Welt.

Bitte achten Sie bei der Selbstkonfektionierung darauf, dass der schwarze Carbonschirm (auf der weißen Isolation) leitend ist und deshalb entfernt werden muss, um keinen Massekontakt mit dem Innenleiter herzustellen.

VORTEILE:

Extrem niedrige Kapazitätswerte
Robust, verdrehsicher und leicht wickelbar
Verlustarme, detailreiche und neutrale Übertragungseigenschaften
Doppelt geschirmt durch Cu-Geflecht und leitenden Carbonschirm

ANWENDUNG:

Hochflexibles Kabel für den anspruchsvollen Studio- und Live-Gitarristen
Hochwertige Patchverkabelung in der professionellen Studio-Technik
High-End-Kabel für den Live-DJ

TECHNISCHE DATEN:

Aufbau LI2Y(LS)CY 1x0,38mm²
Mantel, Durchmesser PVC 7,5 mm
AWG 21
Innenleiter 1 x 0,28 mm²
Cu-Litzen 19 x 0,16 mm
Leiterisolation Foam/skin-PVC
Abschirmung Cu-Geflechtschirm + Semiconductor
Bedeckung, opt. 100 %
Temperaturbereich min. -30 °C
Temperaturbereich max. 70 °C
Brandlast je m 0,26 kWh
Farbe schwarz

ELEKTRISCHE DATEN:

Kapazität Ader/Schirm bei 1 m 52 pF
Leiterwiderstand bei 1 km 48 Ohm
Isolationswiderstand bei 1 km 1 GOhm

14,90 €
2,98 € pro m

EH 7025 (12AX7 / ECC83 HQ) - V1

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Electro-Harmonix hat eine rausch- und mikrofoniearme Version der 12AX7 herausgebracht, die alle Spezifikationen einer echten 7025 erfüllt. Die ursprüngliche 7025-Röhre war eine 12AX7, welche auf geringstes Rauschen und Mikrophonie selektiert wurde, um in den kritischen ersten Stufen von Vorverstärkern eingesetzt zu werden, wo Rauschen und Mikrophonie ein Problem darstellen kann. Um sicherzustellen, dass die 7025-Spezifikation konsequent eingehalten wird, hat Electro-Harmonix die Struktur der 12AX7 neu gestaltet und Konstruktionstechniken implementiert, um das absolut niedrigste Rauschen und die geringste Mikrophonie zu gewährleisten. Bei allen getesteten Proben konnten Rauschen und Mikrophonie nicht festgestellt werden.

Der Electro-Harmonix 7025EH hat einen Mitteltonbereich, der dem Klang Klarheit und Definition verleiht, und eine glatte Oberseite für Wärme und Ausgewogenheit. Mit diesen Eigenschaften, zusammen mit dem außergewöhnlich niedrigen Rauschen und der geringen Mikrophonie, wird der Electro-Harmonix 7025EH gleichermaßen gut in Vintage- und modernen High-Gain-Gitarrenverstärkern sowie in empfindlichen Phono-Vorverstärkern funktionieren.

24,80 €

Sommer Cable - SC-SPIRIT BLACK ZILK, Instrumentenkabel - 5 Meter

SC-SPIRIT BLACK ZILK

Wer etwas auf sich hält…
der rockt mit einem der interessantesten Gitarrenkabel, das jemals gebaut wurde. Dieses softe, hochflexible und im Finish sehr an sprechende Gitarrenkabel besticht durch äußere und innere Werte. Es ist umgeben von einem samtartigen, semitransparenten und 7,2 mm dicken BLACK-ZILK-Mantel, der federleicht auf dem Boden gleitet. Wir verwenden konzentrisch verseilte Litzen, aus sauerstofffreiem Chile-Kupfer der Klasse N6 (OFC 99,9999%) und eine GAS-Injected PE Isolation, welche eine verlustarme und neutrale Übertragung garantiert.

Der Verseilwinkel der Schirmbedeckung ist so geschickt gewählt, dass beim aufliegenden Knickschutz am Steckverbinder kaum Reibungspunkte entstehen und das Kabel sehr langlebig ist.

Bitte achten Sie bei der Selbstkonfektionierung darauf, dass der schwarze Carbonschirm (auf der weißen Isolation) leitend ist und deshalb entfernt werden muss, um keinen Massekontakt mit dem Innenleiter herzustellen.

VORTEILE:

Semi-transparente Softmantel-Konstruktion garantiert hohe Anzahl von Biegezyklen
Wunderschöne Samt-Optik mit Soft-Touch-Feeling
Doppelt geschirmt durch flach angelegten Cu-Wendel und Carbon-Semiconductor
Hohe Biegezyklen
Wickeln komplett ohne Eigendrall

ANWENDUNG:

High-End-Gitarrenkabel für unverfälschte Übertragung auch bei größeren Strecken
Perfekt für die unsymmetrische Studioverkabelung

TECHNISCHE DATEN:

Aufbau LI2Y(LS)DY 1x0,25mm²
Mantel, Durchmesser PVC 7,2 mm
AWG 24
Innenleiter 1 x 0,25 mm²
Cu-Litzen 32 x 0,10 mm
Leiterisolation Foam/skin-PE
Abschirmung Cu-Wendelschirmt + Semiconductor
Bedeckung, opt. 100 %
Temperaturbereich min. -30 °C
Temperaturbereich max. 70 °C
Brandlast je m 0,26 kWh
Gewicht bei 1 m 64 g
Farbe schwarz semi transparent

ELEKTRISCHE DATEN:

Kapazität Ader/Schirm bei 1 m 80 pF
Leiterwiderstand bei 1 km 90 Ohm
Isolationswiderstand bei 1 km 1 GOhm

12,20 €
2,44 € pro Stück

Sommer Cable SC-THE SPIRIT XXL, schwarz transparent - 3 Meter

Dieses High End Gitarrenkabel ist eines der erfolgreichsten Produkte der vergangenen Jahre und genießt bei Gitarristen und Bassisten absoluten Kultstatus.
Das SPIRIT XXL ist aufgrund dem überragenden Preis-/ Leistungsverhältnis mehrmaliger Testsieger in der deutschen und internationalen Fachpresse geworden.
Das Kabel ist robust und trotzdem flexibel, und aufgrund des rauchfarbenen Mantels besitzt es einen hohen Wiedererkennungswert.
Die Schirmung ist vorbildlich: Das Geflecht besitzt eine Bedeckung von 95 % und der üppig aufgetragene Karbonschirm sorgt für eine optische Schirmbedeckung von 100 %,
für noch mehr Sicherheit. Die aufwendig geschäumte PE Isolation ist durch eine Spezial Lackierung extrem langlebig und diese sorgt dafür, dass die hervorragenden Übertragungseigenschaften auch über Jahre hinweg erhalten bleiben.
Der Adernquerschnitt von 0,75 mm² garantiert, dass sich der für Gitarrenkabel typische Verlust über größere Lauflängen in Grenzen hält. Kaum ein Gitarrenkabel mit 10 m Länge klingt so gut wie das SPIRIT XXL.
Die Kunden bezeichnen den Sound des SPIRIT XXL als kristallklar, sauber, sehr neutral und es reproduziert hervorragend die Impulsivität von Bass Attacks.
Achtung: Der schwarze Karbonschirm, welcher sich unter dem Schirmgeflecht und auf der Isolation befindet, besitzt einen hohen Leitwert. Dieser sollte - um Kurzschlüsse zu vermeiden - beim Löten unbedingt entfernt werden!

DIE VORTEILE:

Enorm druckvolles und klares Klangbild bei Bass, Gitarre und Keyboard
2-fach geschirmt durch Kombination von Cu-Geflecht und leitendem Carbonschirm
Verlustarme Übertragung durch niedrige Kapazität und großen Adernquerschnitt
Sehr flexibel und leicht wickelbar durch die Verwendung feiner Einzellitzen
Extrem langlebig und robust durch eine spezielle und sehr hochwertige Mantel PVC-Mischung

DIE ANWENDUNG:

Hochwertiges Gitarren- und Basskabel für Studio und Bühne
Unsymmetrisches Kabel für Keyboards, Sampler, Mischpulte etc.
Verbindung für Stereovideorecorder, DAT-Recorder

TECHNISCHE DATEN:

Aufbau LI2Y(LS)CY 1x0,75mm²
Mantel, Durchmesser PVC 6,8 mm
AWG 18
Innenleiter 1 x 0,75 mm²
Cu-Litze per Ader 42 x 0,15 mm
Leiterisolation Foam/skin-PE 3,1 mm
Abschirmung Cu-Wendel verzinnt + Semiconductor
Bedeckung, opt. 100 %
Temperaturbereich min. -30 °C
Temperaturbereich max. 70 °C
Brandlast je m 0,26 kWh
Gewicht bei 1 m 52 g
Farbe schwarz transparent

ELEKTRISCHE DATEN:

Kapazität Ader/Schirm bei 1 m 86 pF
Leiterwiderstand bei 1 km 25 Ohm
Isolationswiderstand bei 1 km > 50 MOhm

12,95 €
4,32 € pro m

TT 12AX7 / ECC83 Classic V1

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

Heizspannung (Uf): 6.3V oder 12.6V
Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
Anodenspannung (Ua): Maximal 300V
Gitterspannungen (Ug1): -2V (typisch)
Gitterspannungen: -50V bis 0V
Anodenstrom (Ia): 1.2mA (typisch)
Anodenverlustleistung: Maximal 1W pro Triode
Anodenwiderstand (ra): 62.5kΩ
Verstärkungsfaktor (μ): 100
Transkonduktanz (S): 1.6mA/V
Eingangskapazität (Cin): 1.6pF
Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

Sockel: B9A (Noval)
Anzahl der Pins: 9

Pinbelegung

1 Anode (Triode 1)
2 Gitter (Triode 1)
3 Kathode (Triode 1)
4 Heizung (f)
5 Heizung (f)
6 Anode (Triode 2)
7 Gitter (Triode 2)
8 Kathode (Triode 2)
9 Mittlere Heizung (f)

Anwendungshinweise

Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

24,95 €
