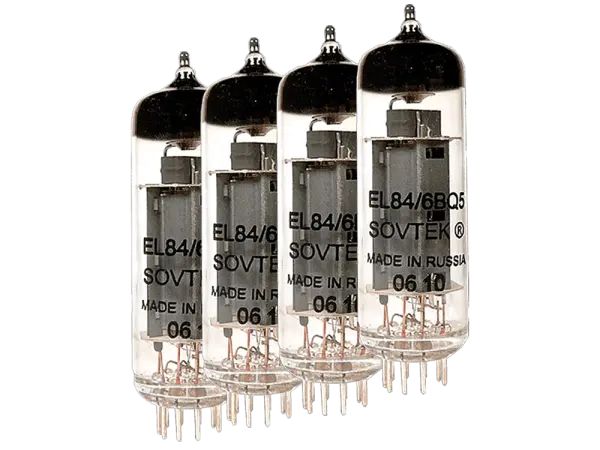

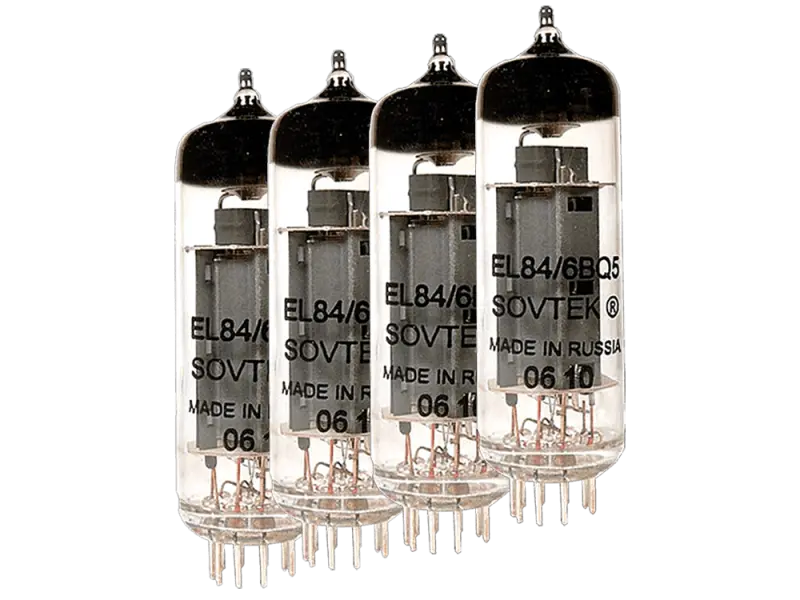

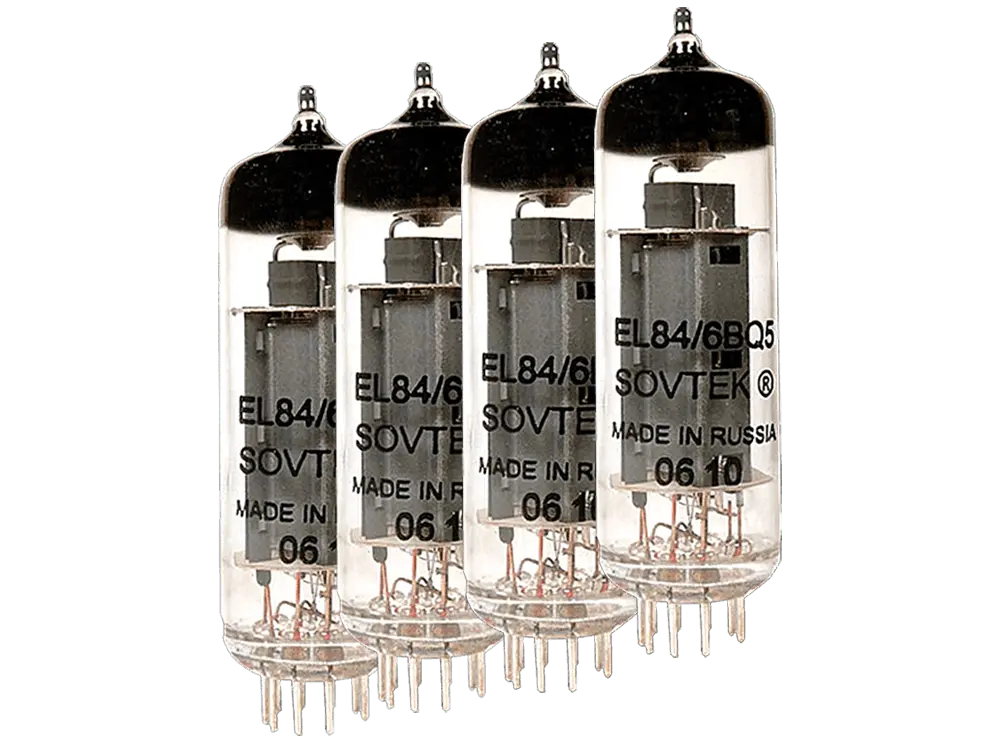

Sovtek EL84 / 6BQ5 - QUARTETT

• Typ: Metalized Polyester Film Capacitors
• Nennspannung: 400 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 40°C / + 85 °C
• Anschluss: axial

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

JJs Version des 12AT7/ECC81 Röhrentyps mit einem "warmen" und "weichen" Klang. Oft verwendet z.B. für Phaseninverter oder Reverb Treiberstufen.

Dateien

• Datenblatt

Einzelstück, nicht gematcht

Die Sovtek-EL84-Serie erzeugt einen unschlagbar weichen, warmen Verzerrungssound. Hervorragender Ersatz in alten VOX AC-30 und ähnlichen Verstärkern, sehr beliebt in Fender, Crate und Peavey Amps.

• Typ: LIH/125 Schaltlitze - halogenfrei
• Leiter: Cu Litze - verzinnt
• Leiteraufbau: 16 x 0,2 mm
• Isolation: TPE-S (12Y), entflammbar
• Querschnitt: 0,5 mm²
• Aussendurchmesser Ø: 1,6 mm
• Temperatur Bereich
• statisch / dynamisch: -40 bis +125°C / -25 bis +125°C
• Betriebsspannung: 900V
• Isolationswiderstand: min. 200MΩ x km bei +20°C

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 16 mm x 30 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 47 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

Fender Stil Blackface Deluxe Reverb Chassis, ohne Bohrungen und Ausschnitte

• Größe : 568 x 177 x 45 mm
• Material: 2 mm Aluminium
• Schutzfolie Aussenseite
• Made in Germany

• Datenblatt

4 Röhren, gematcht als Quartett
Die JJ 6L6 ist wegen iheres warmen Klanges sehr beliebt.

Dateien

• Datenblatt

• Hochlastwiderstände
• 5W 5% High Ohm Cement Power Resistors
• Größe: 22 x 10 x 9 mm
• RoHS-konform

• Leistung: 3,5 W
• 4 Ohm @14k5
• 8 Ohm @ 29k

Warmer und ausgewogener Gesamtklang, gepaart mit hoher Auflösung und Brillanz, weshalb  die TT12AT7 beste Ergebnisse owohl in Instrumental- als auch Audio/HighEnd Verstärkern erzielt.

• Warmes und ausgewogenes Klangbild
• Hervorragende klangliche Auflösung und Brillanz
• Ideal für Instrumental- und Audio/HighEnd Verstärker

Tipp:
Oftmals werden 12AU7 und 12AT7 Typen anstatt 12AX7 Röhren eingesetzt um hierbei entweder die Gesamtleistung des Verstärkers zu reduzieren oder nur die Übersteuerung der Vorstufe zurück zu nehmen. Besonders die 12AU7 bringt im Vergleich zu einer 12AX7 einen sehr großen klanglichen Unterschied, der meist deutlich größer ist als bei einem Wechsel von 12AX7 zu 5751 oder 12AT7.

Beim Einsatz einer 12AU7 in einer Treiberstufe, die normalerweise für 12AX7 ausgelegt ist, wird in der Regel die Gesamtleistung der Endstufe zurück genommen. Wie groß dieser Unterschied ist hängt vom Verstärker bzw. der Schaltung ab. So erreicht zum Beispiel eine Marshall mit einer 12AX7 in der PI-Stufe der auf Volumen 5 eingestellt ist, dann die gleiche Lautstärke mit einer 12AU7 auf Volumen 6 (Lautstärke gefühlt, nicht gemessen).

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Anodenstrom (Ia): 10mA (typisch)
• Anodenverlustleistung: Maximal 2.5W pro Triode
• Anodenwiderstand (ra): 11kΩ
• Verstärkungsfaktor (μ): 60
• Transkonduktanz (S): 5.5mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.
