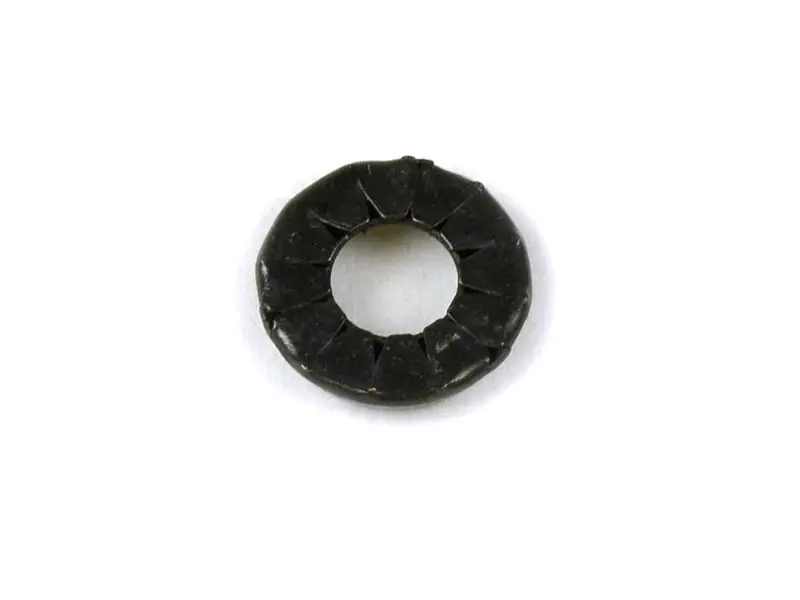

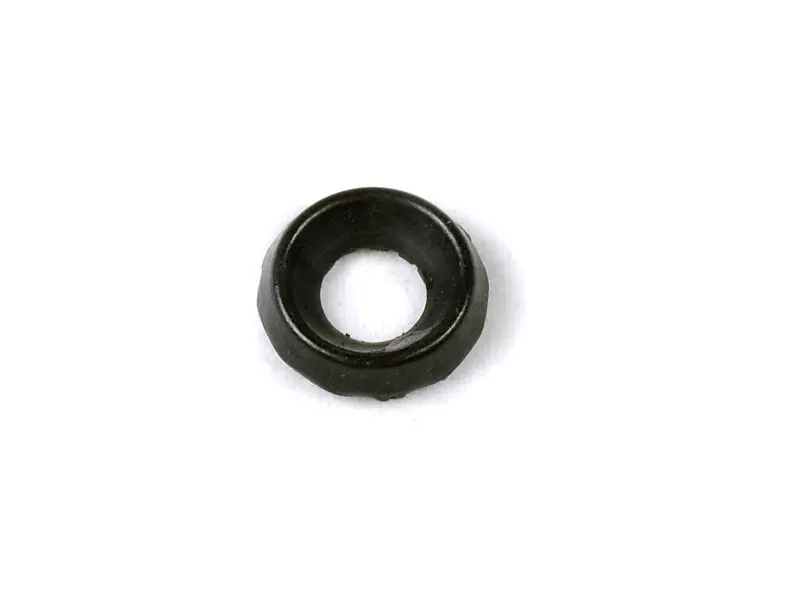

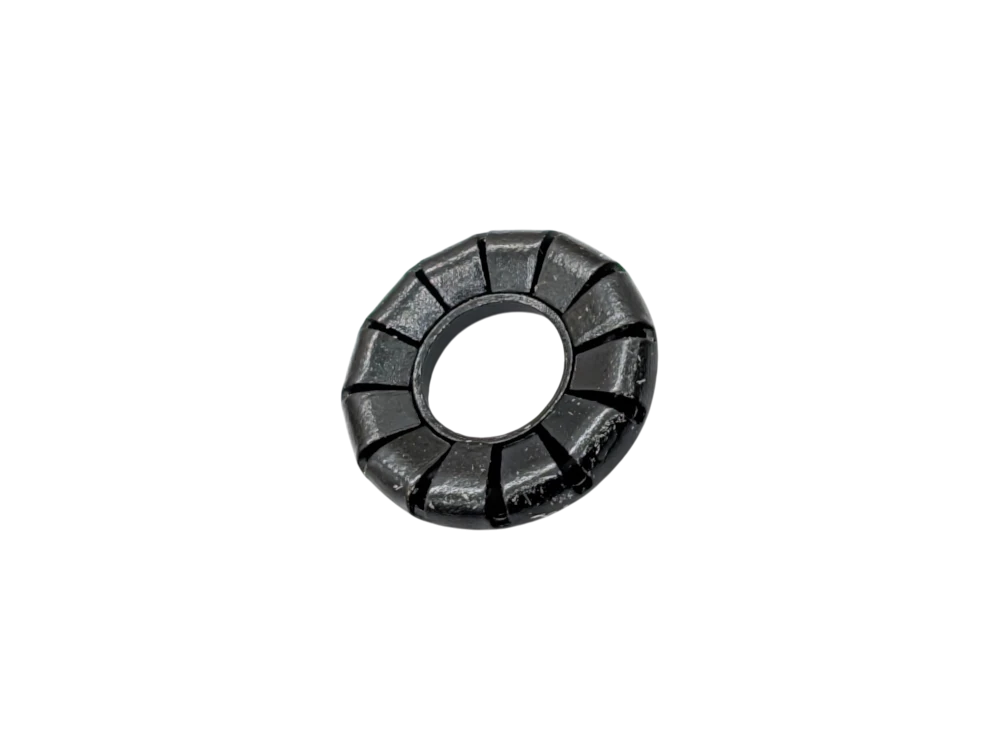

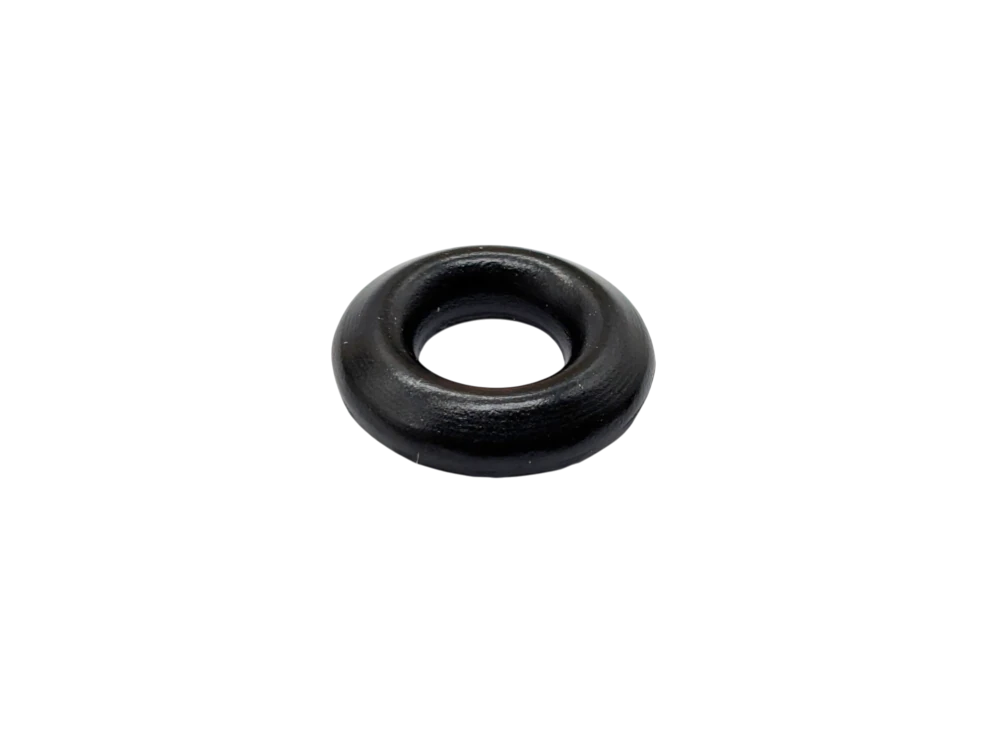

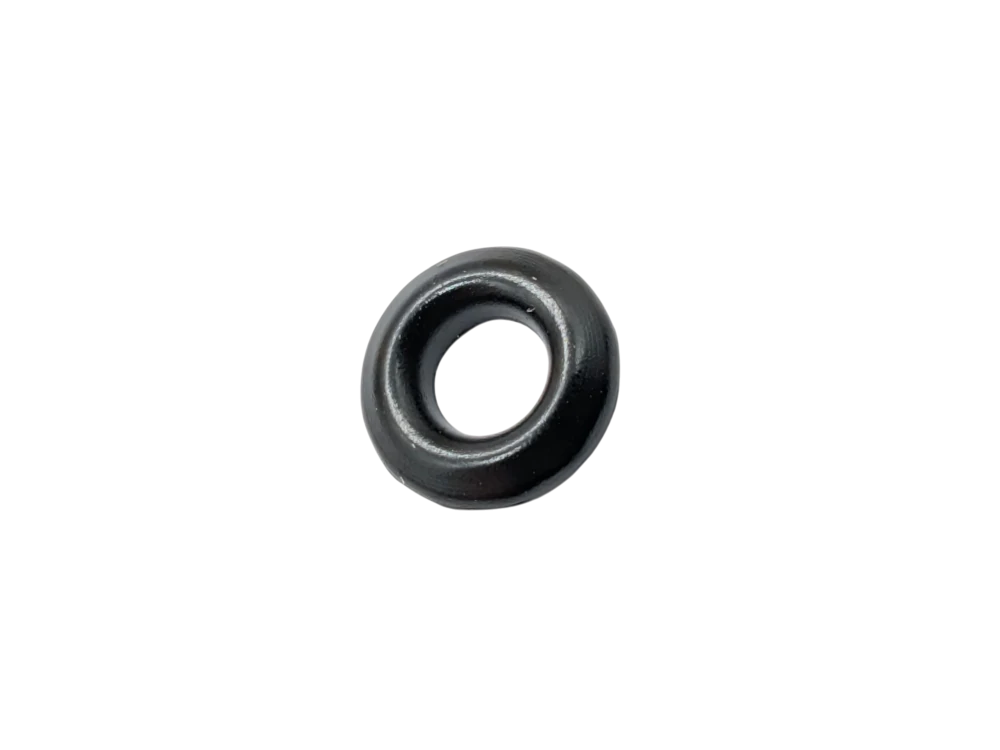

Zier Rosette M5, Messing schwarz brüniert - 10er Packung

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: offen, Chassis-Montage
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

Fender Stil Jewel

• Facettenschliff
• Gewinde UNC 9/16 - 24

Signallampe rund, orange

• Betriebsspannung: 230 V~
• Leistung: 0,05 W
• Licht-/Gehäusefarbe: orange
• Anschluss: Lötösen
• Einbau-Ø: 10 mm
• Einbautiefe: 35 mm
• Gesamtmaße (ØxL): 12x42 mm

Zahnscheibe mit Lötanschluss für M4 Schrauben

• Material: Kupfer, verzinnt
• 10 Stück

• NF-Leitung LiYDY 1 x 0,5 mm², geschirmt
• Aussendurchmesser: ca. 3,2 mm
• Betriebsspannung max: 250 V
• Kapazität: ca. 260 pF / m
• Temperaturbereich: -10 bis +70 C°
• Leiterwiderstand: 40 Ohm / km @ 20 C°
• Prüfspannung: > 1 kHz
• IEC 60228/ VDE 0295
• Länge: 2 m

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 350 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 12 mm x 30 mm
• Anschluss: axial

Mallory Type 150 is a general purpose capacitor for use in blocking, bypass, decoupling, smoothing and some timing applications.

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

Specifications:

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years

Farbe des Kondensators kann von der gezeigten Farbe auf dem Bild abweichen.

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.
