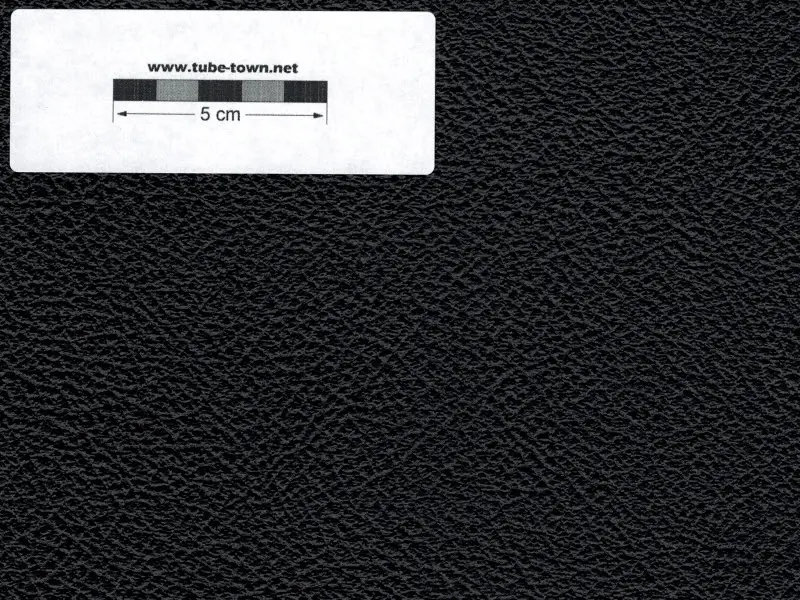

Tolex Tube-Town Schwarz - 3 m

Keder / Piping aus PVC für Schallwände und Gehäusefronten

• Größe 3,1 x 8,5 mm
• 4 m Stück

Cliff 1160 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• für Chassismontage, 4 Lötanschlüsse
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet von Marshall

Dateien

• Datenblatt

• Größe (B x L): ca. 80 x 100 cm (nur in dieser Größe verfügbar)
• Entspricht vom Aufbau der Marshall Bluesbreaker Bespannung, gleicher Hersteller
• Material: 100% Papierfaser
• Preis pro Stück
• Farbdarstellung abhängig vom Computermonitor und kann variieren.


Weitere Informationen und Hinweise zu Frontbespannung

• FAQ Frontbespannung

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, dreischenkelig, schwarz (ah4020b)
• Innenradius: 12 mm
• Stahl pulverbeschichtet, schwarz
• 24 x Schrauben, Flachkopf, schwarz

Koffergriff aus Kunstleder, Dog-Bone Style

• Befestigungsbügel: Stahl, vernickelt
• Farbe: Hellbraun
• OHNE MONTAGEMATERIAL

• Aussendurchmesser: 13,50 mm
• Innendurchmesser: 5,30 mm
• Pack mit 12 Stk.

Gehäuseecken aus echtem Leder, 4er Satz, hellbraun
100 % echtes Leder aus Europa, pflanzlich gegerbt
Achtung Naturprodukt: die Textur und Dicke kann abweichen.

Verarbeitungshinweis: um beste Ergebnisse zu erzielen sollten die Ecken vor der Montage ein paar Minuten in Wasser eingeweicht werden. Dadurch werden die Ecken weich und können besser montiert werden. Die Ecken am Gehäuse sollten gut abgerundet sein, damit die Ecken sauber aufliegen.

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt

Ein 100%iger Matchless® Spitfire Clone

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT Spit F. Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren (Netz und Übertrager, tt-ma18pw-INT und Hammond 1750PA oder TT-MA18-OT)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Tube-Town Marshall 18Watt Style Chassis

• Größe: (BxHxT) 432 x 170 x 65 mm
• Material: 2 mm Aluminium (AllMg3)
• verstärkte Ecken (ab V2020)

Bitte die Liste mit empfohlenem Zubehör beachten !

Dateien:

• Datenblatt V2020
• Vorlagen 18W Faceplate
• Vorlage Faceplates

Potentiometer Panelmontage

• Nennleistung: 0,3 W
• Toleranz: 20%
• Achse: 6,35 mm, Riffelachse, LANG
• Achsenlänge: 19,5 mm
• Bohr Ø: 9,5 mm
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Klinkenbuchse 6,3 mm
• Wie Switchcraft 12A aber mit längerem Gewinde
• Mono, geschaltet
• Einbaudurchmesser: 10 mm

Dateien:

• Datenblatt
