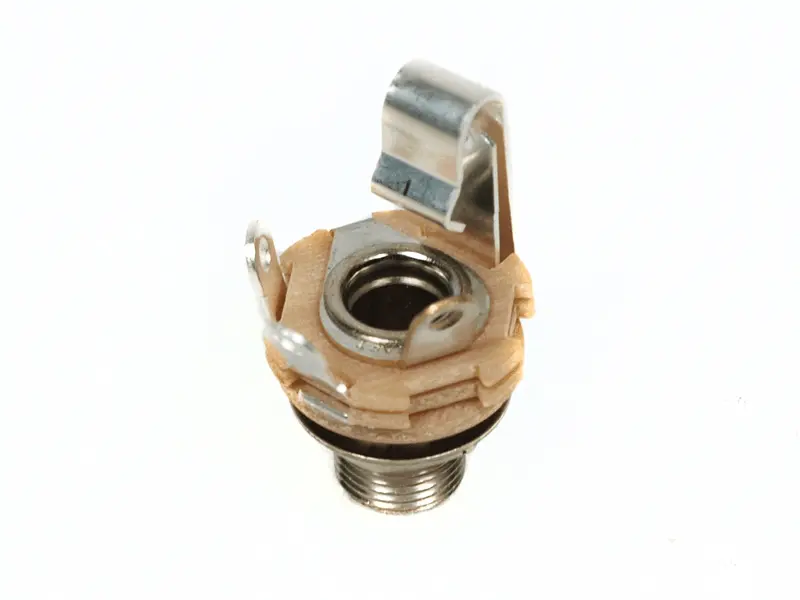

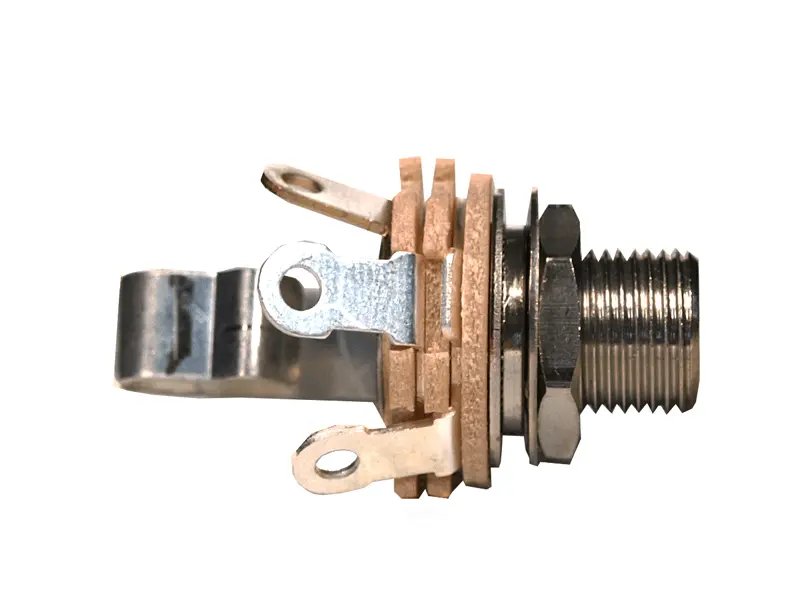

Switchcraft L12a, 6,3 mm Klinkenbuchse, langes Gewinde

Einbauschale 1,2 mm Stahl gestanzt für zwei Klinkenbuchsen, schwarz pulverbeschichtet.

Ausschnitt 65 x 106 mm. Befestigungslöcher Ø 5 mm. Gewicht: 125g

• Typ: Kippschalter mit Metallhebel
• Ausführung:1-Pol, EIN - AUS
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o.Flachstecker

Files:

• Datenblatt

• Größe: 300 x 60 mm
• FR4, 3 mm
• 6 x 30  Bohrungen
• 2 X 30 Turrets

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, zweischenkelig, silber (ah4023)
• Innenradius: 12 mm
• Stahl vernickelt
• 16 x Schrauben, Flachkopf, silber

Dieses High End Gitarrenkabel ist eines der erfolgreichsten Produkte der vergangenen Jahre und genießt bei Gitarristen und Bassisten absoluten Kultstatus.
Das SPIRIT XXL ist aufgrund dem überragenden Preis-/ Leistungsverhältnis mehrmaliger Testsieger in der deutschen und internationalen Fachpresse geworden.
Das Kabel ist robust und trotzdem flexibel, und aufgrund des rauch­farbenen Mantels besitzt es einen hohen Wiedererkennungswert.
Die Schirmung ist vorbildlich: Das Geflecht besitzt eine Bedeckung von 95 % und der üppig aufgetragene Karbonschirm sorgt für eine optische Schirmbedeckung von 100 %,
für noch mehr Sicherheit. Die aufwendig geschäumte PE Isolation ist durch eine Spezial Lackierung extrem langlebig und diese sorgt dafür, dass die hervorragenden Übertragungseigenschaften auch über Jahre hinweg erhalten bleiben.
Der Adernquerschnitt von 0,75 mm² garantiert, dass sich der für Gitarrenkabel typische Verlust über größere Lauflängen in Grenzen hält. Kaum ein Gitarrenkabel mit 10 m Länge klingt so gut wie das SPIRIT XXL.
Die Kunden bezeichnen den Sound des SPIRIT XXL als kristallklar, sauber, sehr neutral und es reproduziert hervorragend die Impulsivität von Bass Attacks.
Achtung: Der schwarze Karbonschirm, welcher sich unter dem Schirmgeflecht und auf der Isolation befindet, besitzt einen hohen Leitwert. Dieser sollte - um Kurzschlüsse zu vermeiden - beim Löten unbedingt entfernt werden!

DIE VORTEILE:

• Enorm druckvolles und klares Klangbild bei Bass, Gitarre und Keyboard
• 2-fach geschirmt durch Kombination von Cu-Geflecht und leitendem Carbonschirm
• Verlustarme Übertragung durch niedrige Kapazität und großen Adernquerschnitt
• Sehr flexibel und leicht wickelbar durch die Verwendung feiner Einzellitzen
• Extrem langlebig und robust durch eine spezielle und sehr hochwertige Mantel PVC-Mischung

DIE ANWENDUNG:

• Hochwertiges Gitarren- und Basskabel für Studio und Bühne
• Unsymmetrisches Kabel für Keyboards, Sampler, Mischpulte etc.
• Verbindung für Stereovideorecorder, DAT-Recorder

• Aufbau LI2Y(LS)CY 1x0,75mm²
• Mantel, Durchmesser PVC 6,8 mm
• AWG 18
• Innenleiter 1 x 0,75 mm²
• Cu-Litze per Ader 42 x 0,15 mm
• Leiterisolation Foam/skin-PE 3,1 mm
• Abschirmung Cu-Wendel verzinnt + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Gewicht bei 1 m 52 g
• Farbe schwarz transparent

• Kapazität Ader/Schirm bei 1 m 86 pF
• Leiterwiderstand bei 1 km 25 Ohm
• Isolationswiderstand bei 1 km > 50 MOhm

Dieses High End Gitarrenkabel ist eines der erfolgreichsten Produkte der vergangenen Jahre und genießt bei Gitarristen und Bassisten absoluten Kultstatus.
Das SPIRIT XXL ist aufgrund dem überragenden Preis-/ Leistungsverhältnis mehrmaliger Testsieger in der deutschen und internationalen Fachpresse geworden.
Das Kabel ist robust und trotzdem flexibel, und aufgrund des rauch­farbenen Mantels besitzt es einen hohen Wiedererkennungswert.
Die Schirmung ist vorbildlich: Das Geflecht besitzt eine Bedeckung von 95 % und der üppig aufgetragene Karbonschirm sorgt für eine optische Schirmbedeckung von 100 %,
für noch mehr Sicherheit. Die aufwendig geschäumte PE Isolation ist durch eine Spezial Lackierung extrem langlebig und diese sorgt dafür, dass die hervorragenden Übertragungseigenschaften auch über Jahre hinweg erhalten bleiben.
Der Adernquerschnitt von 0,75 mm² garantiert, dass sich der für Gitarrenkabel typische Verlust über größere Lauflängen in Grenzen hält. Kaum ein Gitarrenkabel mit 10 m Länge klingt so gut wie das SPIRIT XXL.
Die Kunden bezeichnen den Sound des SPIRIT XXL als kristallklar, sauber, sehr neutral und es reproduziert hervorragend die Impulsivität von Bass Attacks.
Achtung: Der schwarze Karbonschirm, welcher sich unter dem Schirmgeflecht und auf der Isolation befindet, besitzt einen hohen Leitwert. Dieser sollte - um Kurzschlüsse zu vermeiden - beim Löten unbedingt entfernt werden!

DIE VORTEILE:

• Enorm druckvolles und klares Klangbild bei Bass, Gitarre und Keyboard
• 2-fach geschirmt durch Kombination von Cu-Geflecht und leitendem Carbonschirm
• Verlustarme Übertragung durch niedrige Kapazität und großen Adernquerschnitt
• Sehr flexibel und leicht wickelbar durch die Verwendung feiner Einzellitzen
• Extrem langlebig und robust durch eine spezielle und sehr hochwertige Mantel PVC-Mischung

DIE ANWENDUNG:

• Hochwertiges Gitarren- und Basskabel für Studio und Bühne
• Unsymmetrisches Kabel für Keyboards, Sampler, Mischpulte etc.
• Verbindung für Stereovideorecorder, DAT-Recorder

• Aufbau LI2Y(LS)CY 1x0,75mm²
• Mantel, Durchmesser PVC 6,8 mm
• AWG 18
• Innenleiter 1 x 0,75 mm²
• Cu-Litze per Ader 42 x 0,15 mm
• Leiterisolation Foam/skin-PE 3,1 mm
• Abschirmung Cu-Wendel verzinnt + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Gewicht bei 1 m 52 g
• Farbe schwarz transparent

• Kapazität Ader/Schirm bei 1 m 86 pF
• Leiterwiderstand bei 1 km 25 Ohm
• Isolationswiderstand bei 1 km > 50 MOhm
