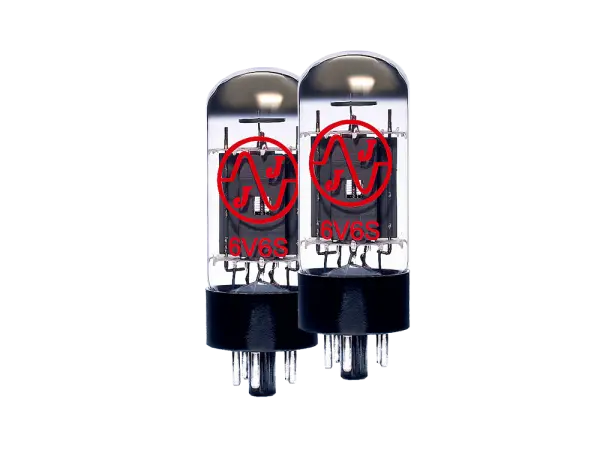

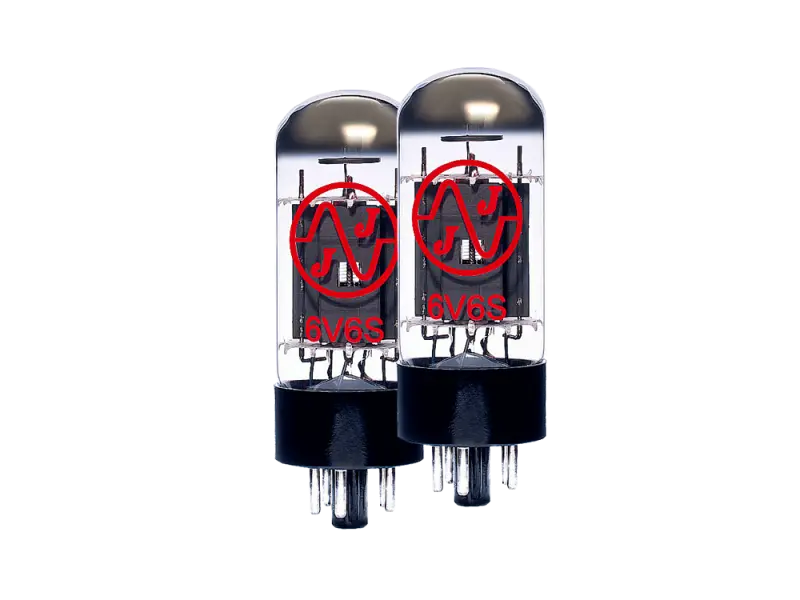

JJ 6V6 Red Label - PAAR - Double Mica

Diese Röhre ist ausverkauft. Bitte die ->JJ 6V6 Double Mica Version als nehmen.

4 Röhren, gematcht als Quartett

Die JJ6V6 ist eine Beampowert Pentode mit Oktalsockel und einer maximalen Anodenverlustleistung von 14W. Sie verfügt über einen kräftigen Bassbereich, volle mittlere Tonlagen mit sehr guter Tonseparation und einem weichen, sauberen Hochtonbereich und überzeugt mit einem insgesamt ausgewogener Klang.
Aktuell ist die einzige 6V6, die aus neuer Produktion stammt und für bis zu 500 V Anodenspannung im Pentodenbetrieb zugelassen ist.

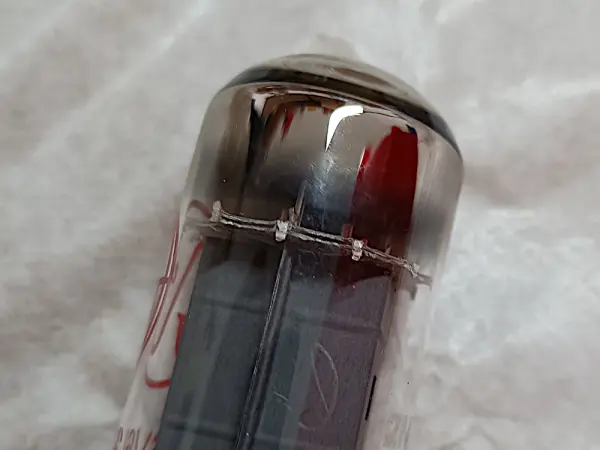

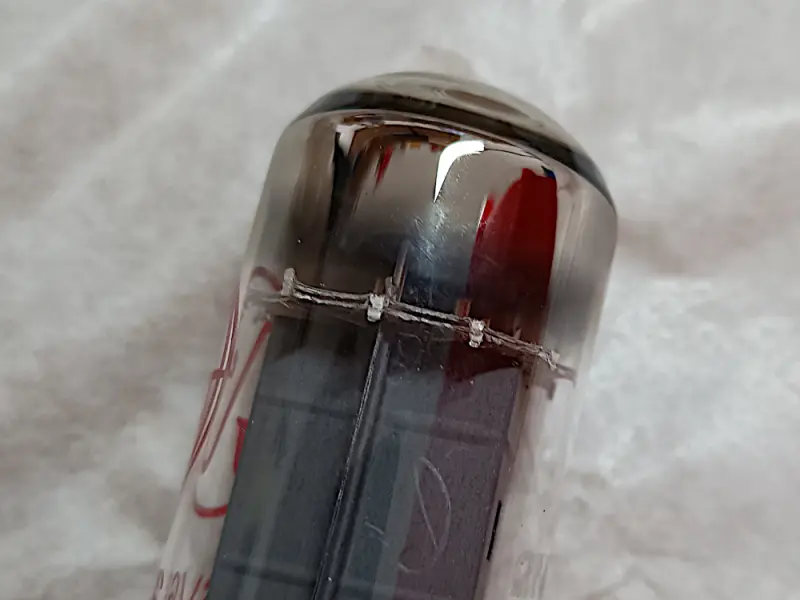

Tipp: Für den Einsatz in Combos empfehlen wir die JJ 6V6 Double Mica. Sie verfügt über eine verstärkte Aufhängung des Systems, um Vibrationen zu vermeiden.

Dateien

• Datenblatt

• Typ: Elektrolyt Kondensator
• Kapazität: 220 µF
• Nennspannung: 63 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 15 mm x 20 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 220 µF
• Nennspannung: 100 V
• Toleranz: -10%+30%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 14 mm x 30 mm
• Anschluss: axial

Warmer und ausgewogener Gesamtklang, gepaart mit hoher Auflösung und Brillanz, weshalb  die TT12AT7 beste Ergebnisse owohl in Instrumental- als auch Audio/HighEnd Verstärkern erzielt.

Eigenschaften:

• Warmes und ausgewogenes Klangbild
• Hervorragende klangliche Auflösung und Brillanz
• Ideal für Instrumental- und Audio/HighEnd Verstärker

Tipp:
Oftmals werden 12AU7 und 12AT7 Typen anstatt 12AX7 Röhren eingesetzt um hierbei entweder die Gesamtleistung des Verstärkers zu reduzieren oder nur die Übersteuerung der Vorstufe zurück zu nehmen. Besonders die 12AU7 bringt im Vergleich zu einer 12AX7 einen sehr großen klanglichen Unterschied, der meist deutlich größer ist als bei einem Wechsel von 12AX7 zu 5751 oder 12AT7.

Beim Einsatz einer 12AU7 in einer Treiberstufe, die normalerweise für 12AX7 ausgelegt ist, wird in der Regel die Gesamtleistung der Endstufe zurück genommen. Wie groß dieser Unterschied ist hängt vom Verstärker bzw. der Schaltung ab. So erreicht zum Beispiel eine Marshall mit einer 12AX7 in der PI-Stufe der auf Volumen 5 eingestellt ist, dann die gleiche Lautstärke mit einer 12AU7 auf Volumen 6 (Lautstärke gefühlt, nicht gemessen).

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Anodenstrom (Ia): 10mA (typisch)
• Anodenverlustleistung: Maximal 2.5W pro Triode
• Anodenwiderstand (ra): 11kΩ
• Verstärkungsfaktor (μ): 60
• Transkonduktanz (S): 5.5mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

• Typ: Elektrolyt Kondensator
• Kapazität: 4,7 µF
• Nennspannung: 63 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 4,5 mm x 11 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• Verpackungseinheit 5 Stück

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Tasche für Reverb Tank, Größe: 9" (22cm)
