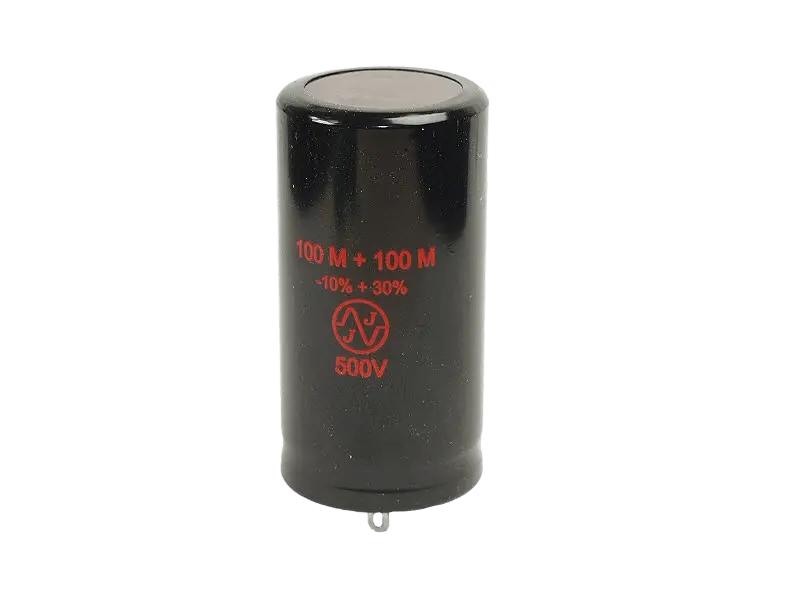

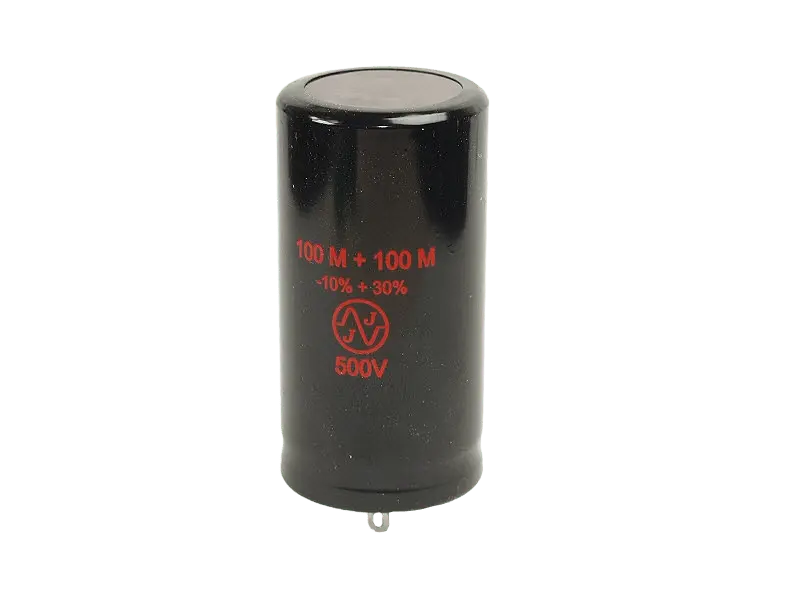

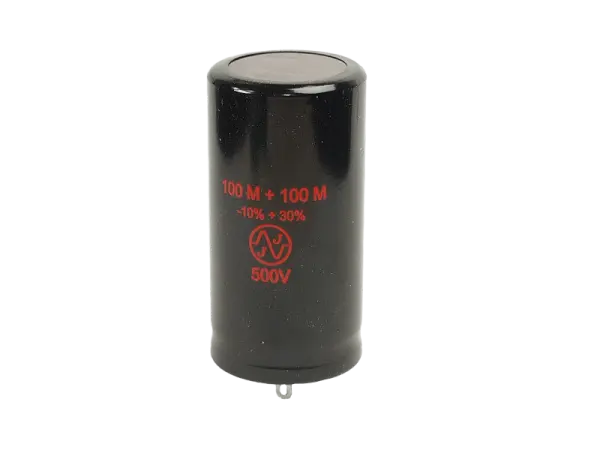

JJ 100+100 µF @ 500 V

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 35 mm

• Primär: 230, 240 V @ 50 Hz
• Sek. 1: 600 V C.T. @ 200 mA
• Sek. 2: 6,3 V C.T. @ 5 A
• Sek. 3: 0V - 5V @ 2,5A / 6,3V @ 2A
• Marshall 36 Watt Style

Dateien:

• Datenblatt

Bausatz für einen aktiven, seriellen Röhren FX-Loop (auch parallel verwendbar) zum nachträglichen Einbau in vorhandene Röhrenverstärker.

Die FX-Loop arbeitet mit einer 6112 Miniaturröhre für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Heizung:
6,3 V / 300 mA

Achtung: Hochspannung !
Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Dateien

• Dokumentation
• Dokumentation - ALT

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

für Fender Pilot-Lampe

240 V

Bourns PDA24 Potentimeter, HRT-Typ, höhere Drehkraft nötig, Empfohlen für Verstärker.

• Montage: Panel
• Wellentyp: Rund, gerade
• Anschluss: Lötanschluss
• Nennleistung:
  • Log: 250 mW (1/4W)
  • Lin: 500 mW (1/2 W)
• Max. Betriebsspannung:
  • Log: 250 V
  • Lin: 500 V
• Toleranz: 15%
• Betriebstemperatur:- 10 C bis +70 C
• Durchmesser Achse: 6,35 mm
• Länge Achse: 19 mm
• Drehkraft Achse: Hoch 70 bis 100 g-cm

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 220 µF
• Nennspannung: 100 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 16,5 mm x 26 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

12AT7 / ECC81 mit langen Anodenblechen

Dateien:

• Datenblatt

2 Röhren, gematcht als PAAR
Superior high-voltage Power Pentode with traditional brown base. Faithful re-issue of the original Russian EL34. Preferred by many guitarist for its brighter sound with more mid-punch. Also in demand by Hifi enthusiasts.
Reissue Made in Russia

Dateien

• Datenblatt

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 100 µF
• Nennspannung: 100 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 12,5 mm x 21 mm
• Anschluss: radial
• RM: 5,0

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.
