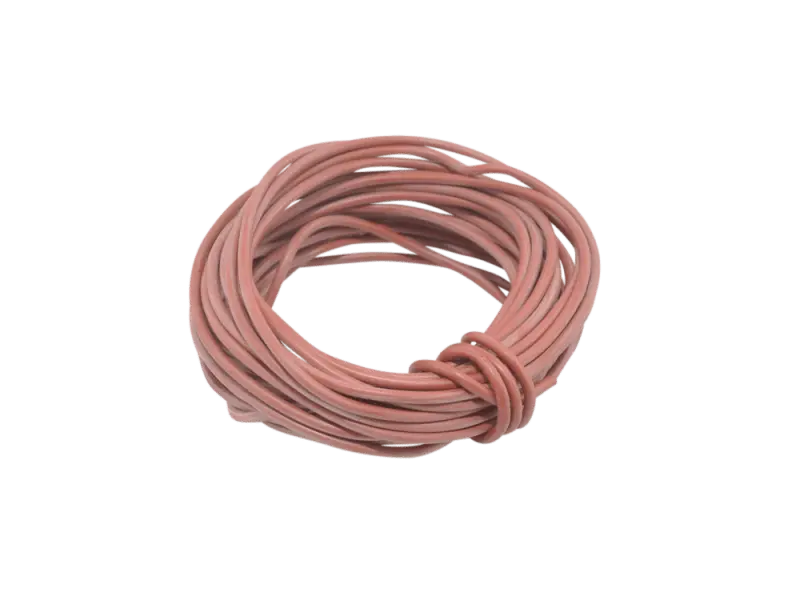

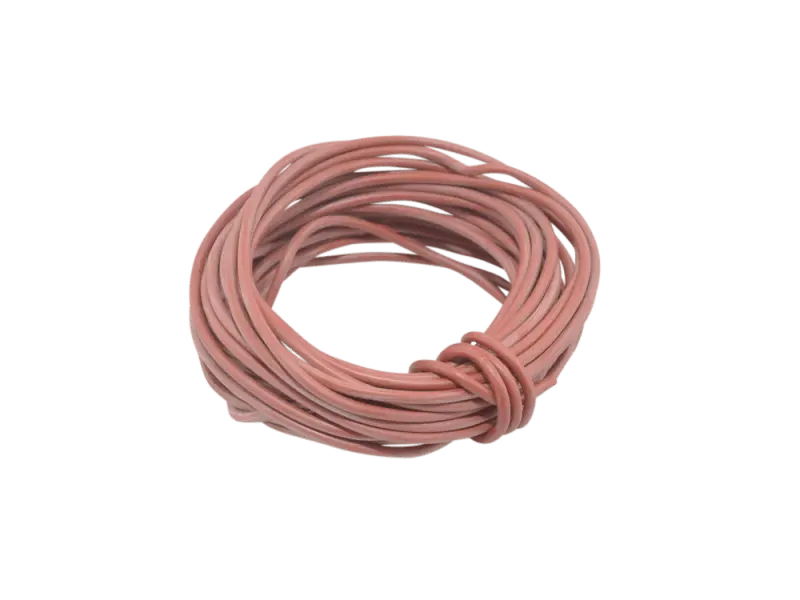

Silikonlitze 0,25 mm² - braun, 5 m

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 33 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

LND150N3-G - MOSFET

• Transistorpolung: N-Channel
• Überschlagsspannung Drain-Source: 500V
• Überschlagsspannung Gate-Source: +/- 20 V
• Drain-Gleichstrom: 30 mA
• Gehäuse: TO-92
• ROHS: Ja

Dateien:

• Datenblatt

• Typ: Sechskantmutter
• Werkstoff: Stahl
• Festigkeitsklasse: 8
• Oberfläche: verzinkt
• DIN: 934
• ISO: 4032
• Preis: Pack mit 100 St.

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 3 µF
• Nennspannung: 400 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 25°C / + 105 °C
• Abmessung: Ø 16 mm x 20 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 47 µF
• Nennspannung: 400 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 25°C / + 105 °C
• Abmessung: Ø 16 mm x 25 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,00 mm²
• Aussendurchmesser: 2,45 mm
• Litzenaufbau: 32 x 0,2 mm Cu verzinnt

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,5 mm²
• Aussendurchmesser: 2,8 mm
• Litzenaufbau: 30 x 0,25 mm Cu verzinnt

• Typ: Becherelko
• Kapazität: 100 + 100 µF
• Nennspannung: 500 V
• Toleranz: -10 % / +30 %
• Betriebstemperatur: - 25°C / + 70 °C
• Abmessung: Ø 35,5 mm x 68,7 mm
• Anschluss: radial, Lötanschluss

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• 5er Pack

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm
