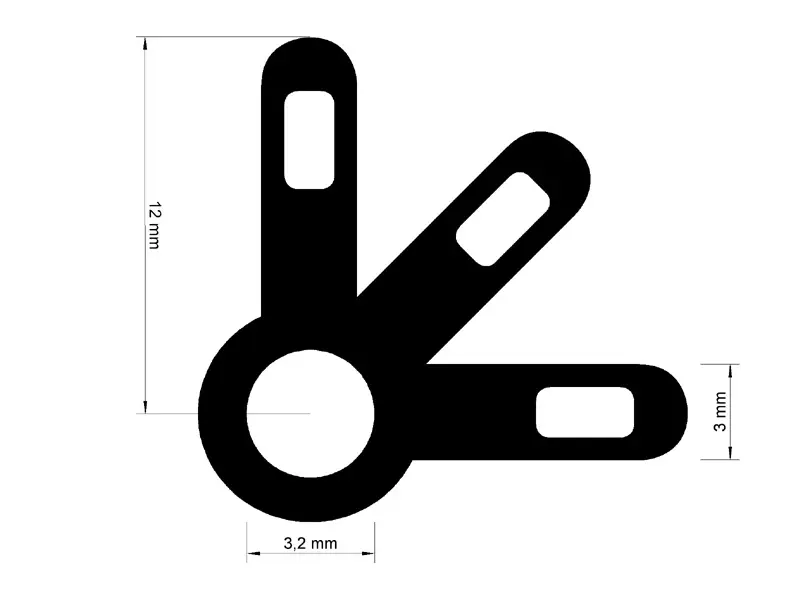

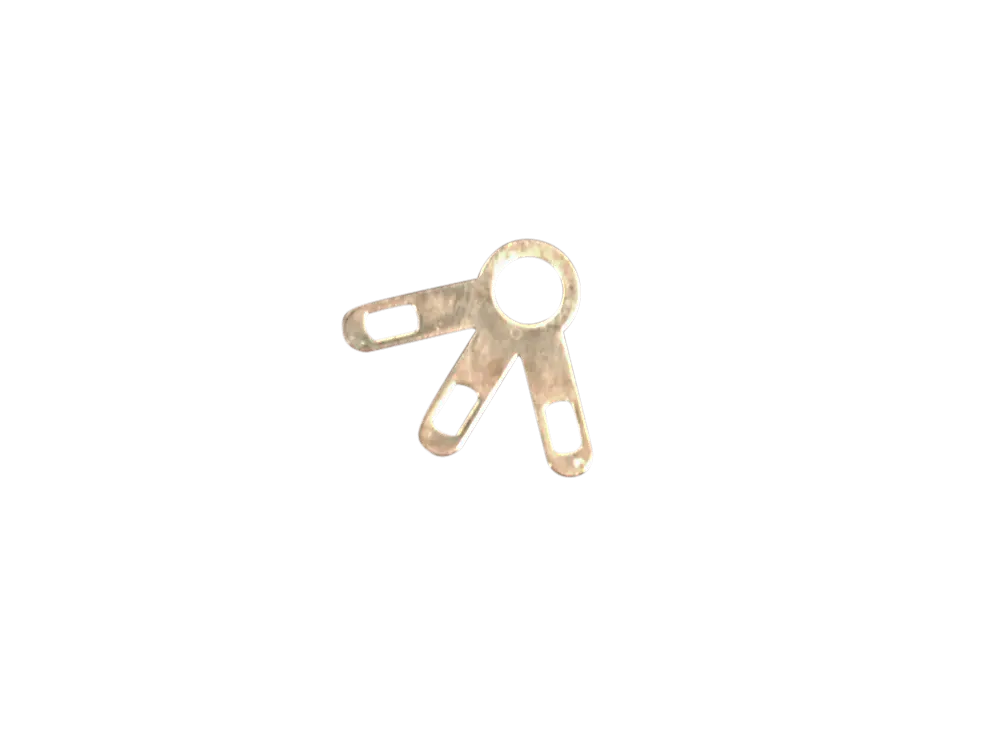

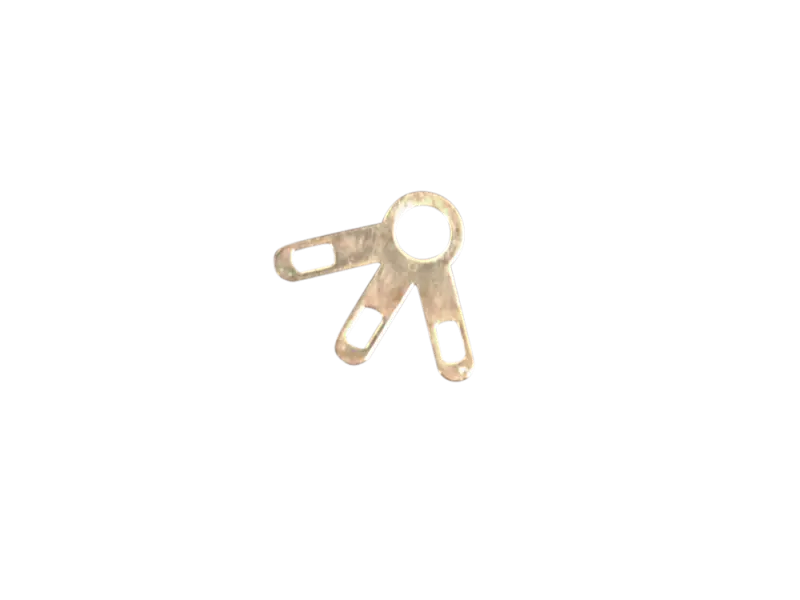

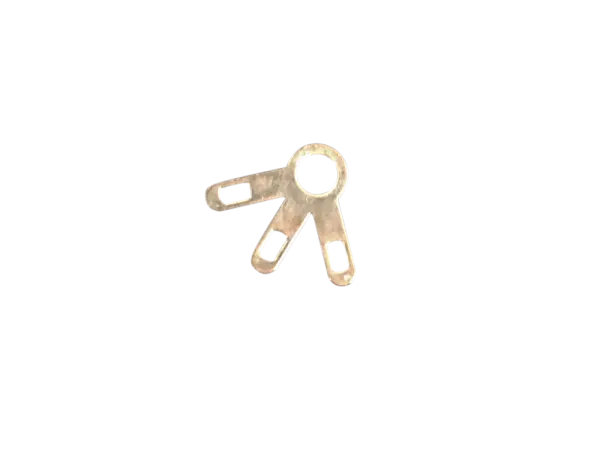

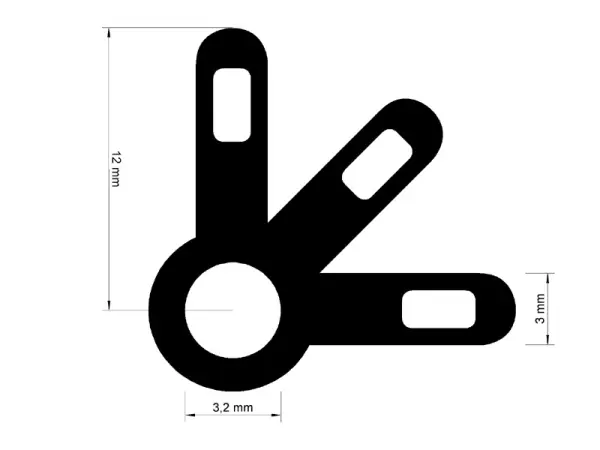

Lötöse M3, 3-fach - 5er Pack

TT EL84 / 6BQ5 #05 - Fender Blues Junior

• Etwas weniger stark als die #06 Selektion
• Empfohlen für Fender Blues Junior und Pro Junior und ähnliche Verstärker
• Preis pro Röhre

FAQ: Wenn ich zwei oder mehr von diesen Röhren bestelle, sind diese dann alle "gleich" ?
Ja, die Röhren sind alle "gematcht" und für die o.a Verstärker selektiert.
FAQ: Kann ich die Röhren selbst austauschen oder muss etwas eingemessen werden ?
Einstellarbeiten sind an den aufgeführten Verstärker nicht möglich (sofern keine Bias-Einstellung nachgerüstet wurde). Der Austausch kann daher ohne Einstell bzw. Einmessarbeiten erfolgen.

Bauteilesatz für die TT PSU Mini.

Der Satz enthält alle Bauteile zum Aufbau der Mini-PSU, mit Ausnahme einer Netztrafos und einer Drossel. Soll eine Drossel statt eines Widerstandes verwendet werden so muss die gewünschte Drossel zusätzlich bestellt werden.
Die Spannungsversorgung kann bis maximal 700 V DC an Ausgang B1 und B2, bis 450 V an Ausgang B3 betrieben werden und wird empfohlen für Röhren Röhrenverstärker bis maximal 50 Watt.
Die Größe der fertig aufgebauten Spannungsversorgung beträgt 97 x 55 mm bei einer Höhe von ca. 40 mm.
Weitere Details zur Schaltung und den Bauteilen können dem anhängenden Schaltplan entnommen werden.

Tipp: zur Simulation und Berechnung von Spannungsversorgungen den PSUDesigner von Duncanamps verwenden.

Dateien

• Dokumentation

Metalloxidschicht-Widerstand, 5 Watt

• +/- 5 % Tolerant
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• kleine Bauform

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metallfilm Widerstände
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

• Nennspannung: 250 VAC
• Kontaktkappen: Messing, vernickelt
• Größe: Ø 5 mm x 20 mm
• Packung mit 10 Stück

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,5 mm²
• Aussendurchmesser: 2,8 mm
• Litzenaufbau: 30 x 0,25 mm Cu verzinnt

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,5 mm²
• Aussendurchmesser: 2,8 mm
• Litzenaufbau: 30 x 0,25 mm Cu verzinnt

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,5 mm²
• Aussendurchmesser: 2,8 mm
• Litzenaufbau: 30 x 0,25 mm Cu verzinnt
