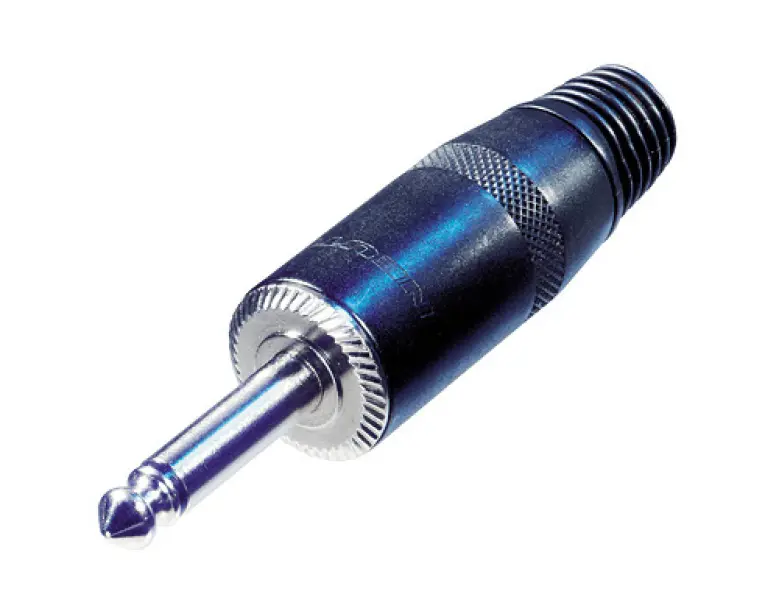

Rean NYS225B - 6,3 mm (1/4") Klinkenstecker, mono

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.



Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Superflacher 6,3 mm Klinkenstecker, massiver Pin mit vergoldeter Spitze, Lötanschlüsse, schwarzes Metallgehäuse, 90° gewinkelt, feuchtigkeitsabweisende Isolierung, Kabel Ø 4.0 - 6.4 mm, mit Klemmzugentlastung, ideal für platzsparende Verkabelung von Effektpedalboards.

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: gewinkelt
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall, extra flach
• Farbe: schwarz
• Kabelaufnahme: max 7 mm
• Hersteller: HiCon

Wo rohe Kräfte sinnvoll walten...

sind Beschaller am Werk und die gehen nicht gerade zimperlich mit den Leitungen um. Kein Problem für unsere robustes Meridian Mobile SP215. Diese robuste Leitung ist speziell für Lautsprecher gedacht und erfüllt hierbei alle speziellen technischen Anforderungen. Sauerstoffarme Cu-Litzen sorgen für besseren Klang und längere Lebensdauer. Alle PVC-Ausführungen sind leicht trommelbar.

DIE VORTEILE:

•     Flexibel und leicht trommelbar
•     Klein im Durchmesser
•     Sehr langlebig durch die Verwendung von speziellen Mantel-Mischungen
•     Günstiger Preis

DIE ANWENDUNG:

•     Beschallungsanlagen aller Art
•     Für die ELA-Technik
•     Verkabelung von HiFi-Systemen

TECHNISCHE DATEN:

• Aufbau (2LIY1,50mm²)Y
• Durchmesser 6,8 mm
• AWG 16
• Anzahl Leiter 2 x 1,5 mm²
• Material Mantel, Isolation PVC
• Cu-Litze per Ader 84 x 0,15 mm
• Leiterisolation, Durchmesser 2,62 mm
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,28 kWh
• Gewicht bei 1 m 78 g
• Farbe schwarz

ELEKTRISCHE DATEN:

• Kapazität Ader/Ader bei 1 m 150 pF
• Leiterwiderstand bei 1 km < 13 Ohm
• Isolationswiderstand bei 1 km > 5 MOhm
