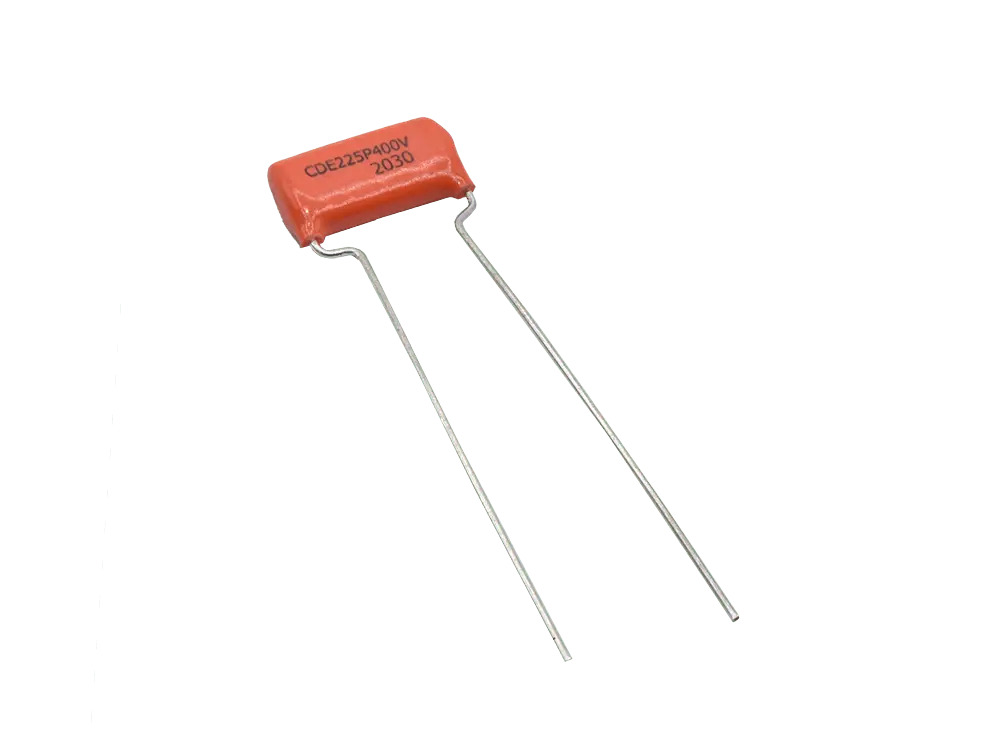

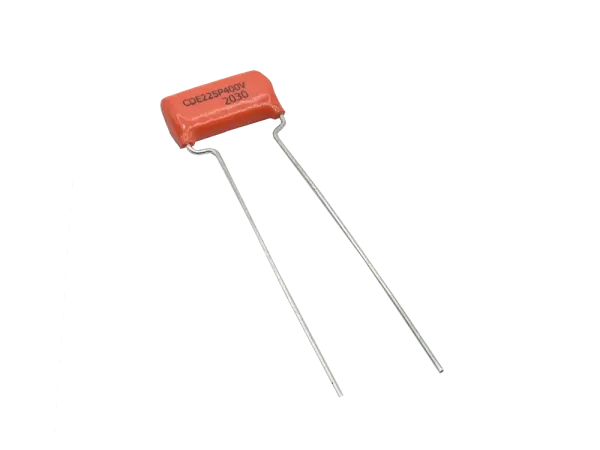

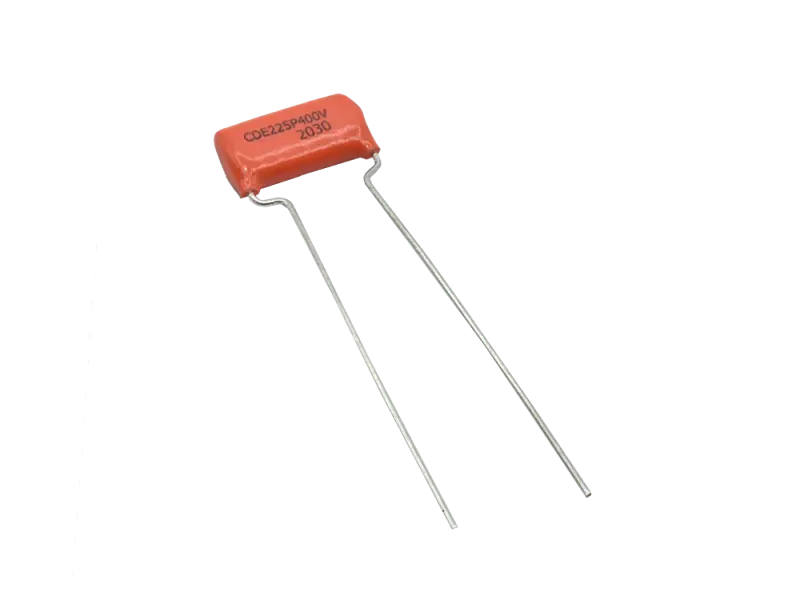

Orange Drop 225P Serie 0,1 µF @ 100 V

Jupiter Condenser “Vintage” Tone
Ähnliche Konstruktion und Aufbau wie die „Yellow Molded Astron“ Kondensatoren aus den 60er Jahren. Hergestellt aus Aluminium Folie mit Polyester Film Dielektrikum, mit verzinnten Kupfer-Anschlüssen.

• Typ: Polyester/Aluminum Foil
• Betriebsspannung: 600VDC – getestet mit 1200VDC
• Toleranz: +/-10% (meist aber enger)
• Betriebstemperatur: -55C - 85C, reduziert auf 50% bei 125C
• Anschlüsse: 20 awg / 0,75 mm²
•   verzinnter Kupferanschluss
• Anwendungsbereich: Gitarrenverstärker, Gitarren Klangregelung

Made in USA

Jupiter Condenser “Vintage” Tone
Ähnliche Konstruktion und Aufbau wie die „Yellow Molded Astron“ Kondensatoren aus den 60er Jahren. Hergestellt aus Aluminium Folie mit Polyester Film Dielektrikum, mit verzinnten Kupfer-Anschlüssen.

• Typ: Polyester/Aluminum Foil
• Betriebsspannung: 600VDC – getestet mit 1200VDC
• Toleranz: +/-10% (meist aber enger)
• Betriebstemperatur: -55C - 85C, reduziert auf 50% bei 125C
• Anschlüsse: 20 awg / 0,75 mm²
•   verzinnter Kupferanschluss
• Anwendungsbereich: Gitarrenverstärker, Gitarren Klangregelung

Made in USA

Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

Xvive Optokoppler VTL5C3 (Austauschtyp für VACTEC VTL5C3)
Die Xvive Vactrols sind Nachbauten der original Excelitas / Perkins-Elmer Vactrols, die in Effektpedalen, Synthesizern, Kompressoren und anderen Geräten verwendet werden. Diese Optokoppler verfügen über ein dickes, epoxidversiegeltes Gehäuse.

EH 12AX7 / ECC83

• Diese Ausführung der 12XA7 produziert höchste Verstärkung bei niedrigem Grundrauschen.
• Durch die speziell aufgebaute Heizung auch besonders gut geeignet für Verstärker mit Wechselstromheizung.

Dateien:

• Datenblatt

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Electro-Harmonix hat eine rausch- und mikrofoniearme Version der 12AX7 herausgebracht, die alle Spezifikationen einer echten 7025 erfüllt. Die ursprüngliche 7025-Röhre war eine 12AX7, welche auf geringstes Rauschen und Mikrophonie selektiert wurde, um in den kritischen ersten Stufen von Vorverstärkern eingesetzt zu werden, wo Rauschen und Mikrophonie ein Problem darstellen kann. Um sicherzustellen, dass die 7025-Spezifikation konsequent eingehalten wird, hat Electro-Harmonix die Struktur der 12AX7 neu gestaltet und Konstruktionstechniken implementiert, um das absolut niedrigste Rauschen und die geringste Mikrophonie zu gewährleisten. Bei allen getesteten Proben konnten Rauschen und Mikrophonie nicht festgestellt werden.

Der Electro-Harmonix 7025EH hat einen Mitteltonbereich, der dem Klang Klarheit und Definition verleiht, und eine glatte Oberseite für Wärme und Ausgewogenheit. Mit diesen Eigenschaften, zusammen mit dem außergewöhnlich niedrigen Rauschen und der geringen Mikrophonie, wird der Electro-Harmonix 7025EH gleichermaßen gut in Vintage- und modernen High-Gain-Gitarrenverstärkern sowie in empfindlichen Phono-Vorverstärkern funktionieren.

Metallfilm Widerstände
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

• Ausführung: Metallschichtwiderstand
• Leistung: 0,4 Watt
• Nennspannung: 350 V / 500V DC Überlast
• Toleranz: 1 %
• Oberflächentemperatur: max. 125 °C
• Temperaturkoeffizient: TK ±50
• Abmessung: 6,3 mm x 2,5 mm
• Anschluss: axial
• RoHS konform: Ja
• Inhalt: 5 Stück

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 6 x 14,5 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 47 µF
• Nennspannung: 350 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 14 mm x 28 mm
• Anschluss: axial
