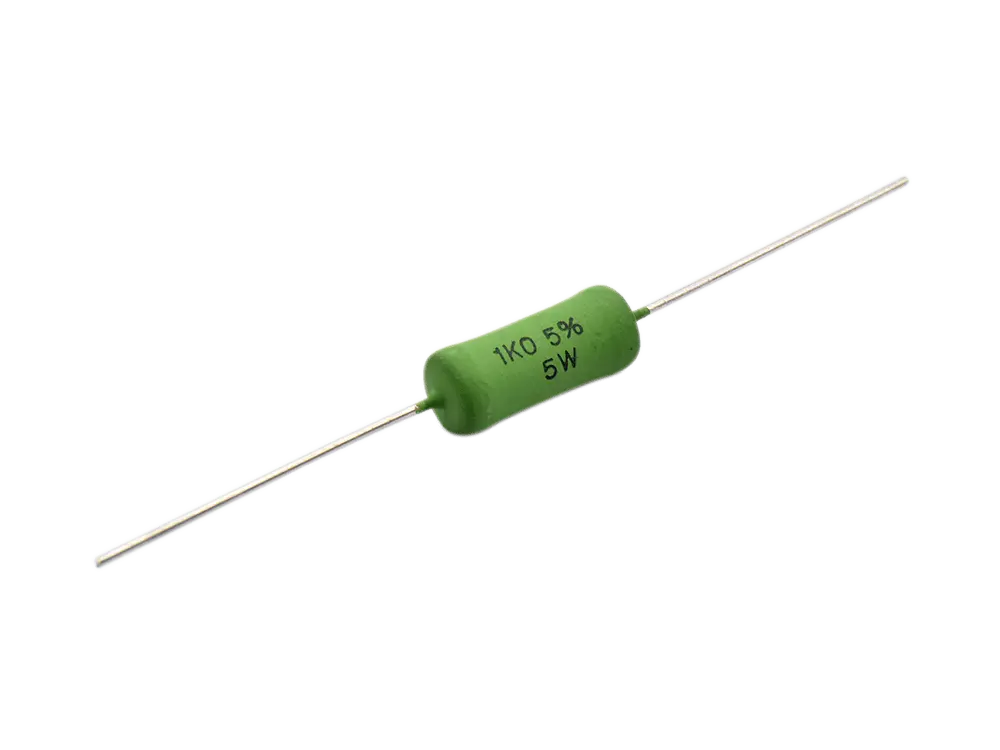

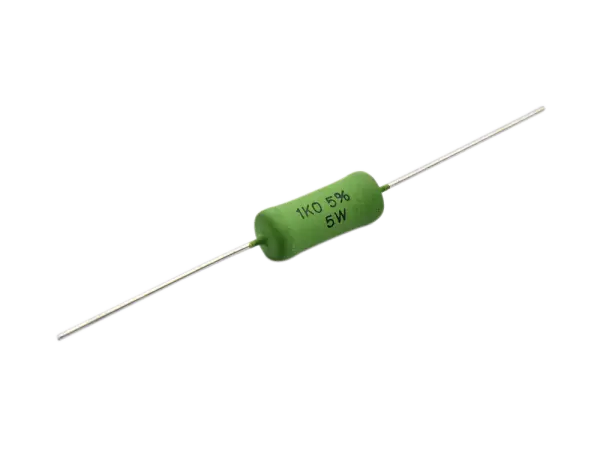

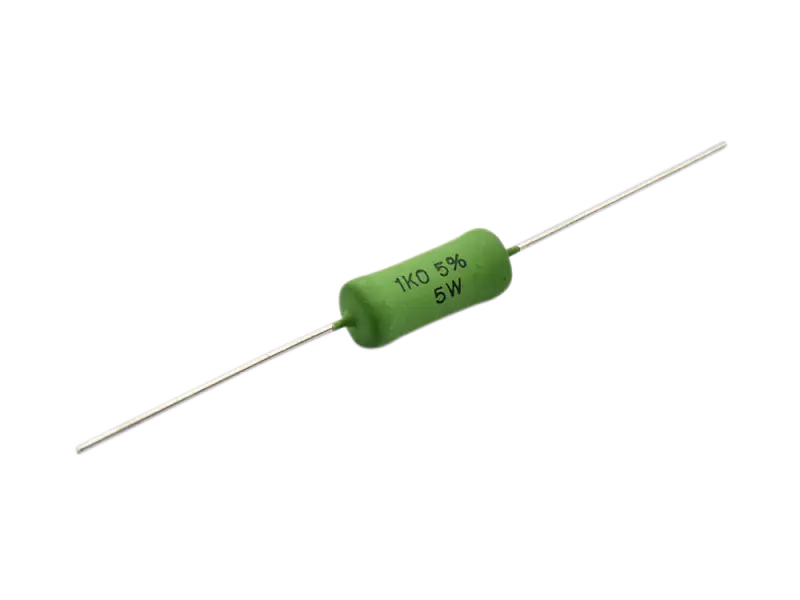

Metalloxid Widerstand 5 Watt, 680 Ohm , kleine Bauform

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

Einzelstück, nicht gematcht

JJ 6V6 Double Mica mit doppelt ausgeführtem Aufhängung des Systems im oberen Bereich der Röhre, wodurch mögliche Vibrationen, die durch starke mechanische Belastung auftreten können, deutlich reduziert werden. Diese Version der JJ 6V6 wurde speziell für den Betrieb in Combo-Verstärkern konzipiert.

Die JJ6V6 ist eine Beampowert Pentode mit Oktalsockel und einer maximalen Anodenverlustleistung von 14W. Sie verfügt über einen kräftigen Bassbereich, volle mittlere Tonlagen mit sehr guter Tonseparation und einem weichen, sauberen Hochtonbereich und überzeugt mit einem insgesamt ausgewogener Klang.
Aktuell ist die einzige 6V6, die aus neuer Produktion stammt und für bis zu 500 V Anodenspannung im Pentodenbetrieb zugelassen ist.

Dateien

• Datenblatt

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm
