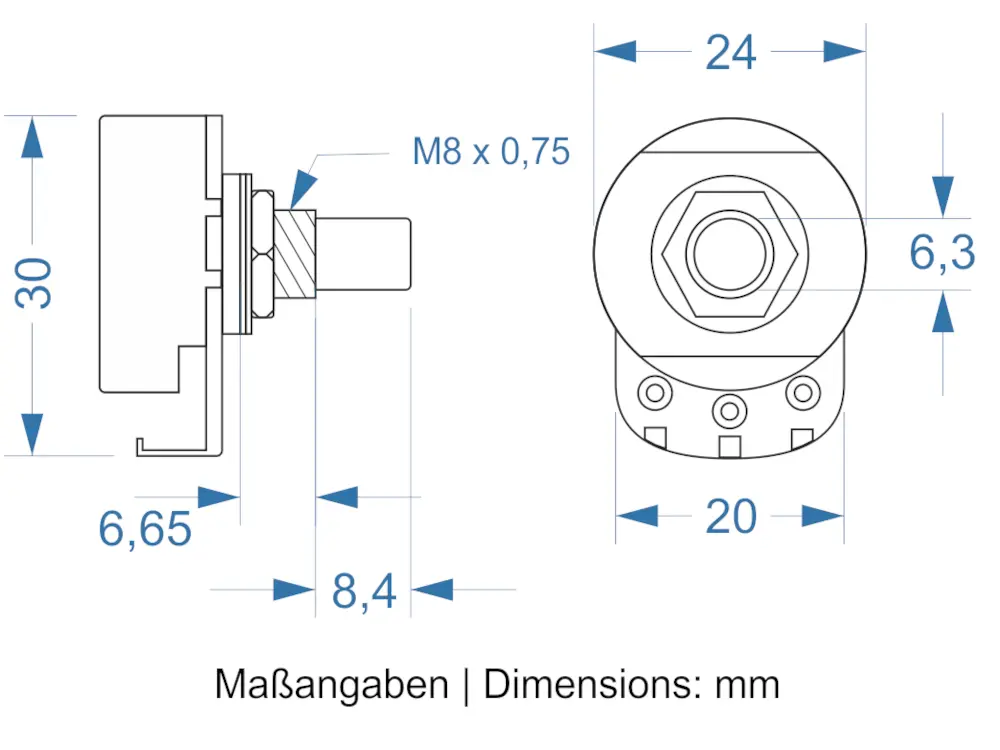

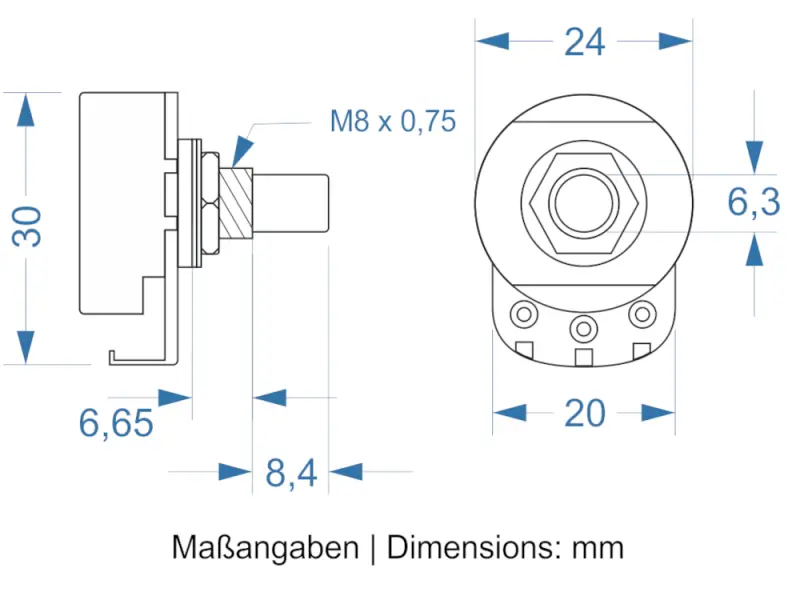

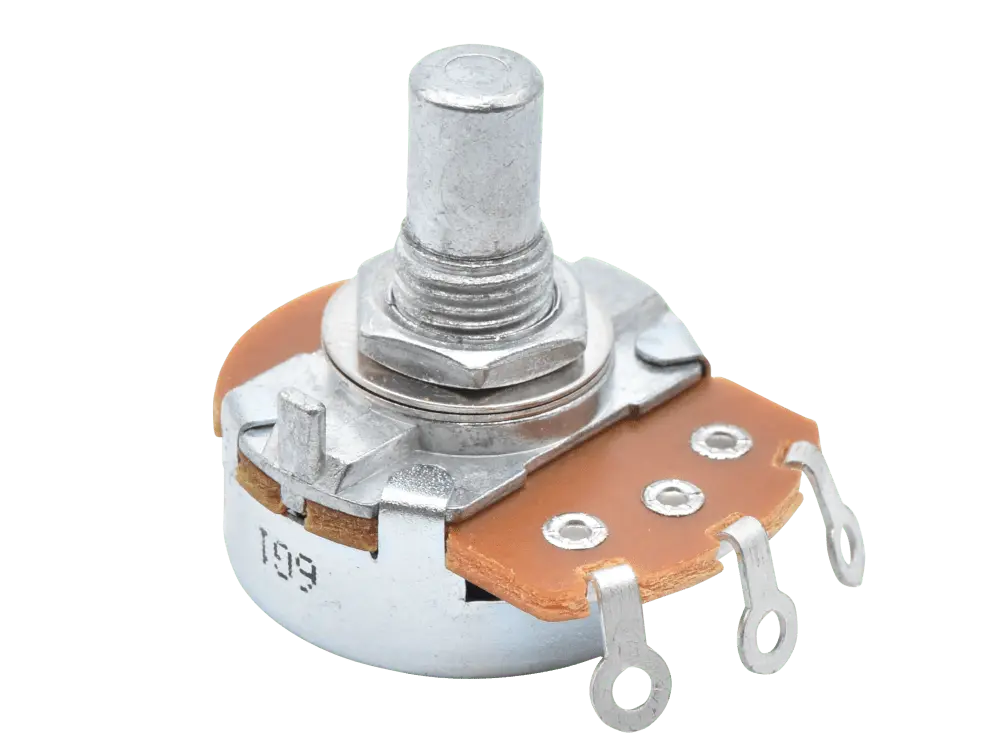

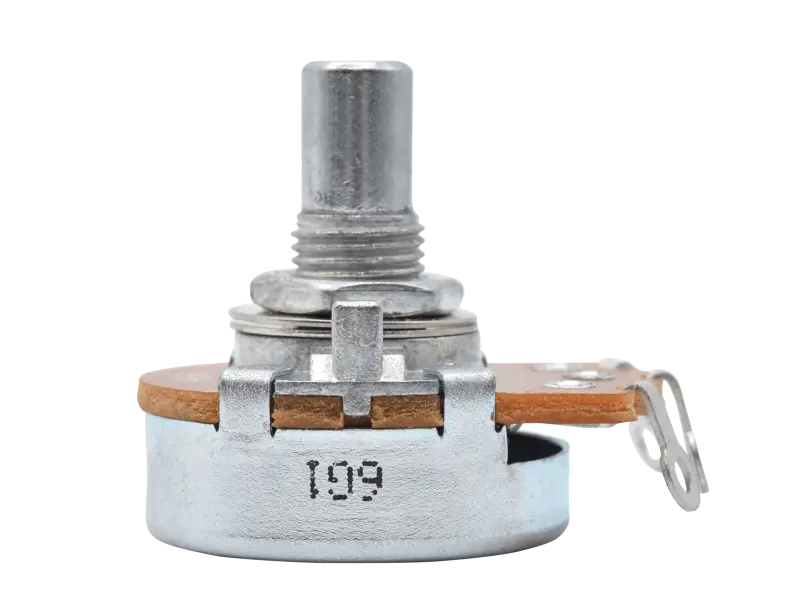

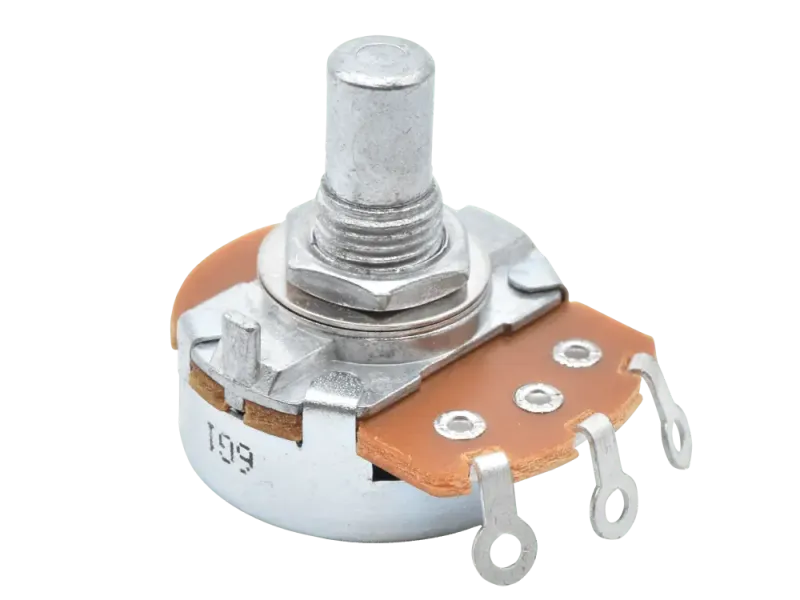

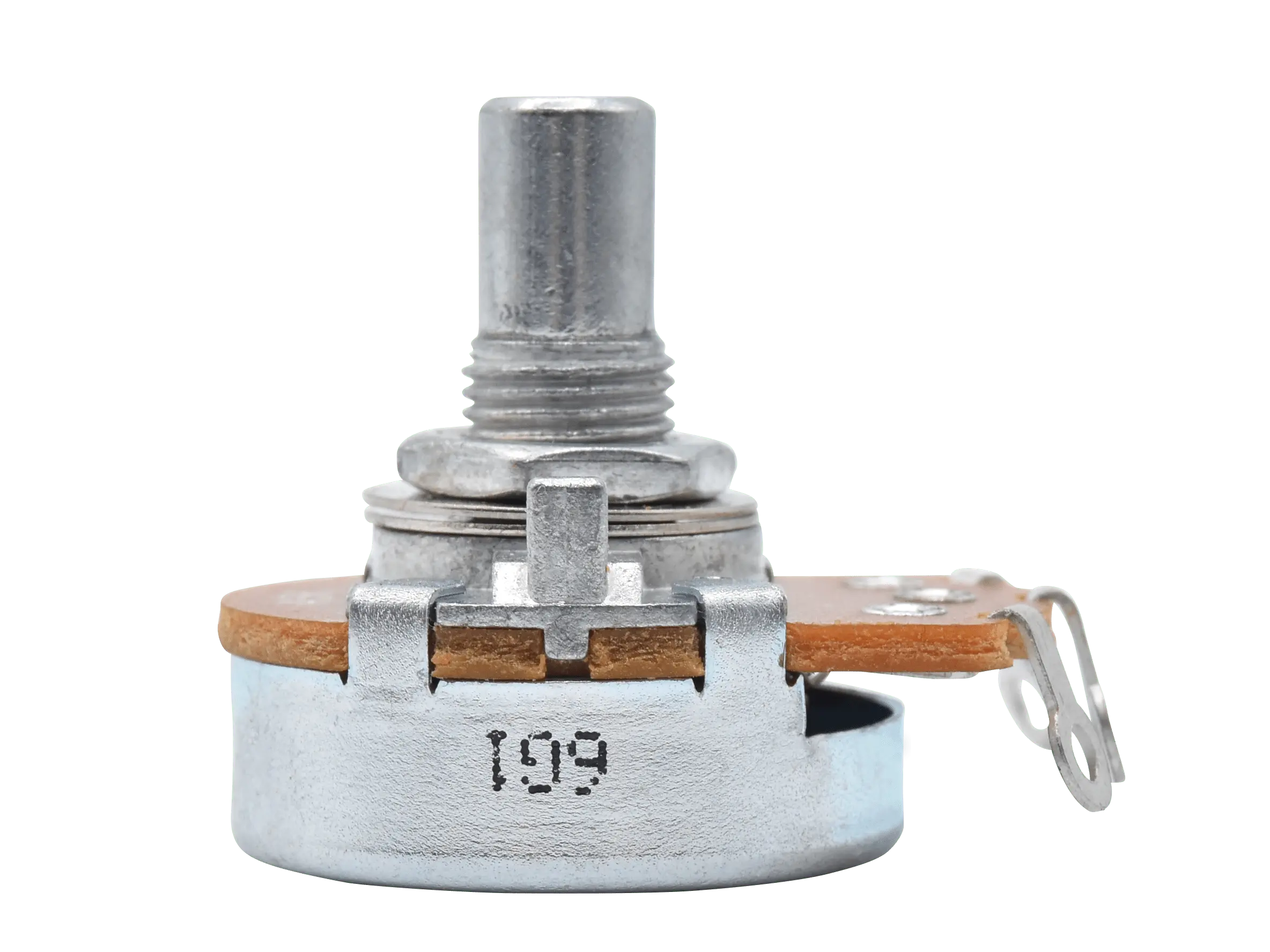

Alpha 100 kOhm linear

• Typ: Classic Mini Fluted
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: d=15  h=10,5 mm
• Befestigung: Befestigungsschraube

• Material: Phenolic
• Achse: 6 - 6,4 mm
• Größe: 19,5 x 15,3 mm
• Befestigung: Schraube, Innensechskant

• Soft Touch, niedriger Druckpunkt
• Ausführung: 3-Pol Wechsler
• für echten Bypass

• Typ: Fußschalter
• Ausführung: 3-Pol Wechsler
• für echten Bypass
• Schaltleistung: 1A/9VDC
• Widerstand Kontakt: <30mΩ
• Isolierungswiderstand:: 500VDC-100MΩ min.
• Dielektrische Stärke: 500VAC für 1 Minute
• Betriebsdauer: 30.000 Zyklen
• Anschlussart: Lötanschluss

Dateien:

• Datenblatt

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm
• 5 Stück

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6
