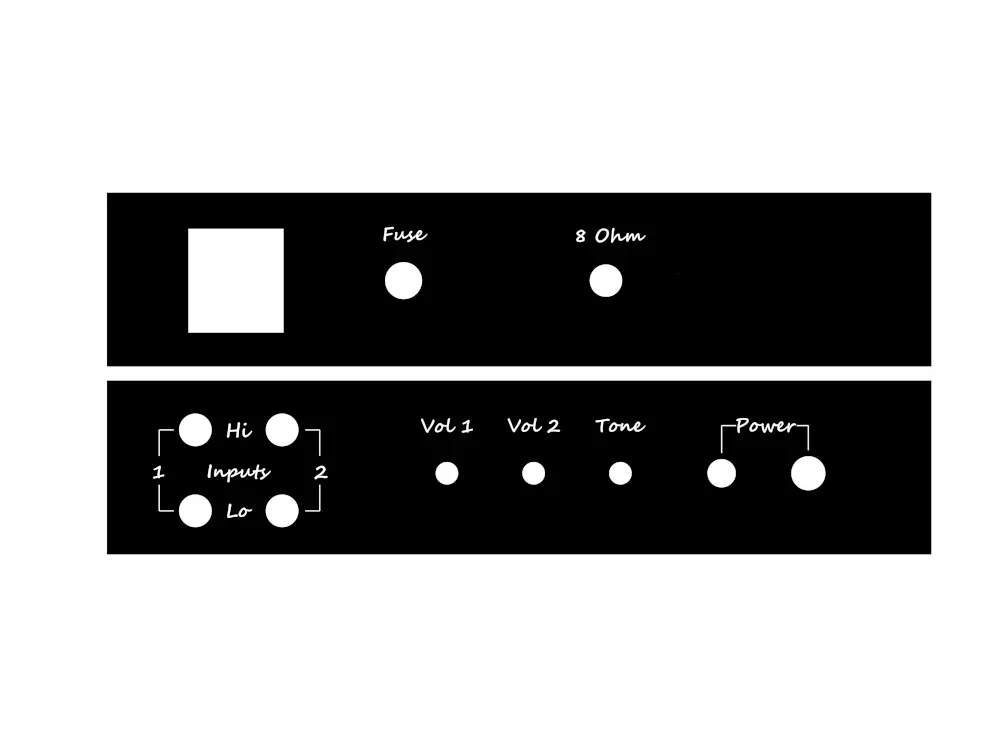

Faceplate für TT Bausatz Emma - schwarz/weiß

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Emma Gitarren Röhren-Verstärkers
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren ( 1 x EH 12AY7, 1 X 12AX7, 1 X JJ ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

 Klappgriff, klein

• Ausführung: Stahl verzinkt, mit Federung
• schwarze PVC-Griffhülse
• Befestigungslöcher: 5 mm

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

Lemberg 020 Headshell Bausatz
Für Chassis aus der LoW-Serie OHNE seitliche Befestigungslaschen.
Dieser Bausatz wurde aus hochwertigem, 15 mm Birke Multiplex hergestellt, ist komplett CNC gefräst und gebohrt und sehr einfach im Zusammenbau.

Für den Zusammenbau wird benötigt

• Holzbohrer 5 mm
• Schraubendreher Kreuzschlitz oder Akkuschrauber (empfohlen)
• Holzleim (NICHT im Lieferumfang enthalten)

Die Oberfläche der fertig zusammengebauten Headshell kann nach belieben behandelt werden. Wir empfehlen diese zu ölen, da dies ein sehr einfaches aber effektives Verfahren ist. Sie kann aber auch lackiert oder mit Tolex bezogen werden (in diesem Fall muss die Frontblende möglicherweise in der Breite reduziert werden) oder sonstwie behandelt werden.
Weiterhin können Ecken, Griffe und Gummifüße je nach Geschmack angebracht werden. Passendes Zubehör ist in der Zubehörliste unter der Produktbeschreibung hier aufgeführt.

Dateien

• Aufbauanleitung

Spezifikationen

• Größe (BxHxT): 318 x 190 x 215 mm (Außen)
• Hardware: Schrauben im Lieferumfang enthalten.
• Holz: 15 mm Birke Multiplex

[content:3210136]

• Layout Typ B, Version 2020
• Größe: 285 x 165 x 60 mm
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Bitte beachten: Das Gehäuse kann produktionsbedingte Spuren und Abdrücke aufweisen.

Dateien:

• Datenblatt V2020 (aktuell)
• Datenblatt V2013 (abgekündigt)

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Emma Gitarren Röhren-Verstärkers
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren ( 1 x EH 12AY7, 1 X 12AX7, 1 X JJ ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, dreischenkelig, schwarz (ah4020b)
• Innenradius: 12 mm
• Stahl pulverbeschichtet, schwarz
• 24 x Schrauben, Flachkopf, schwarz
