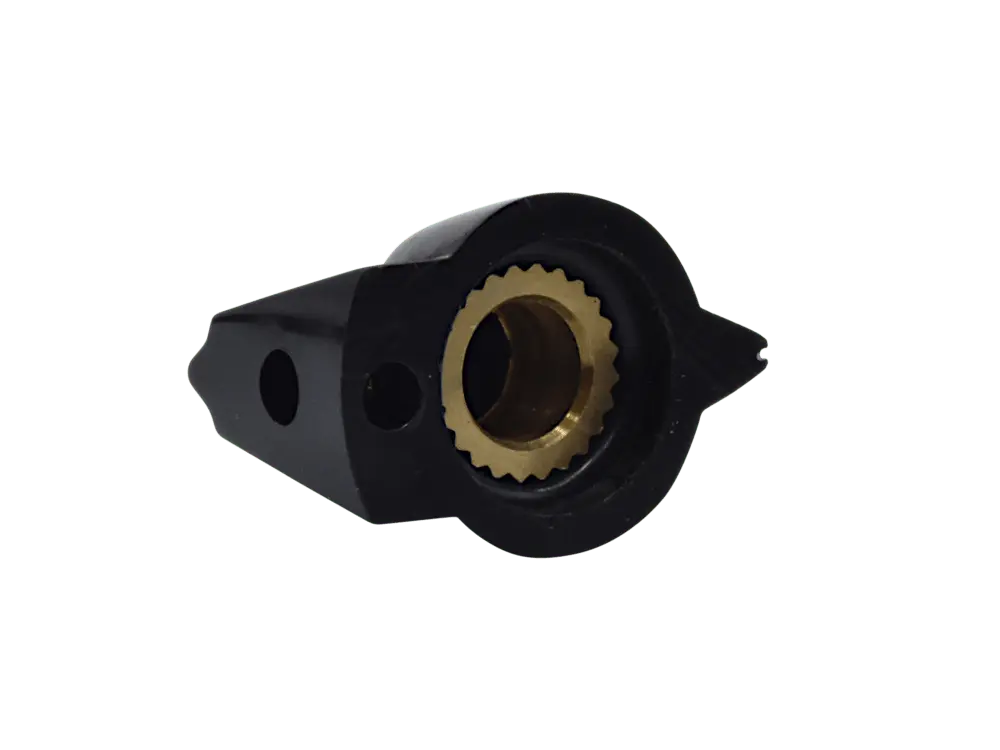

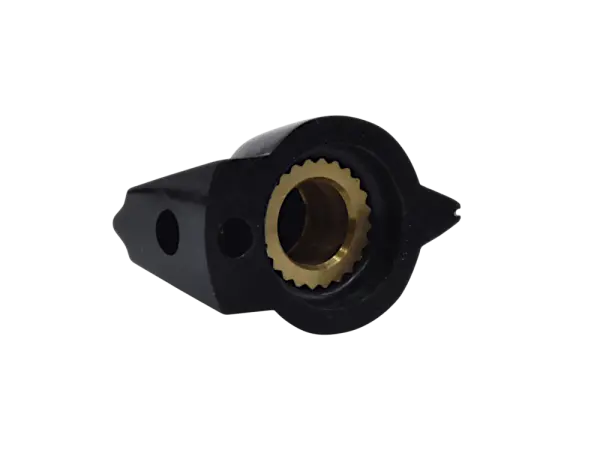

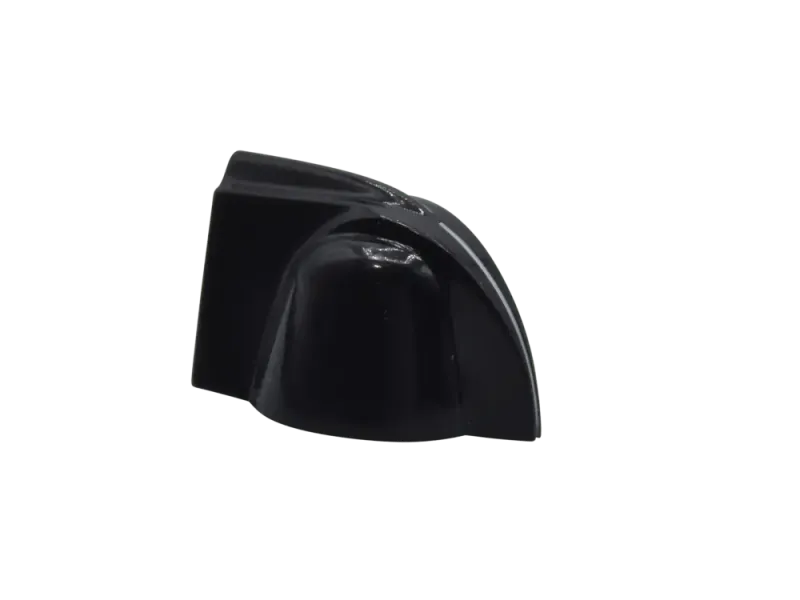

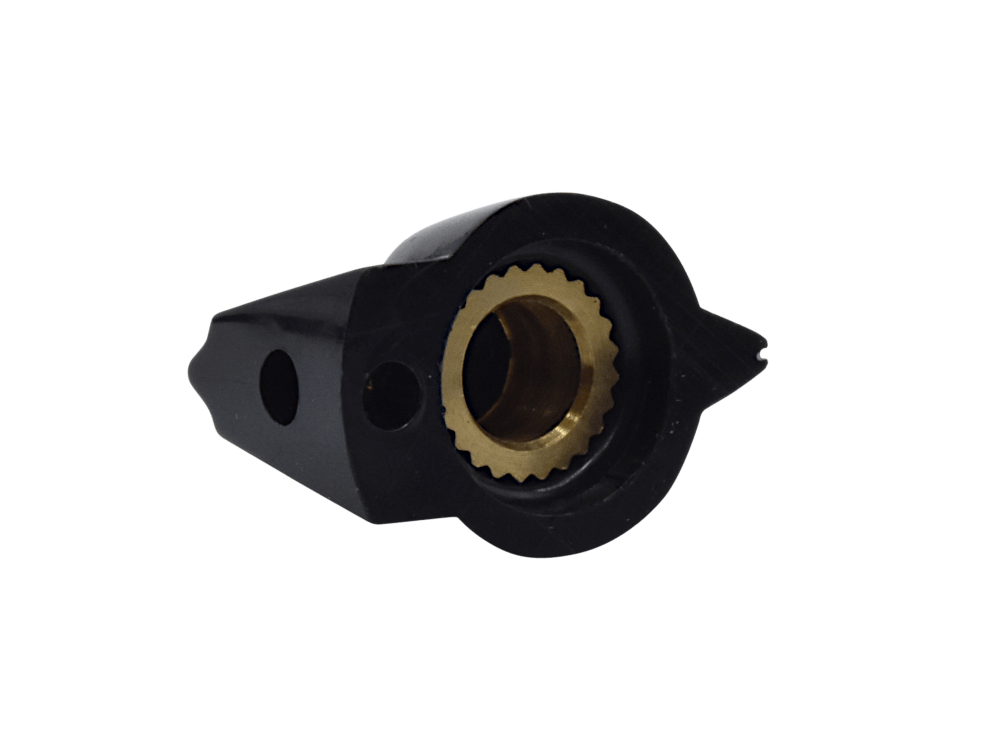

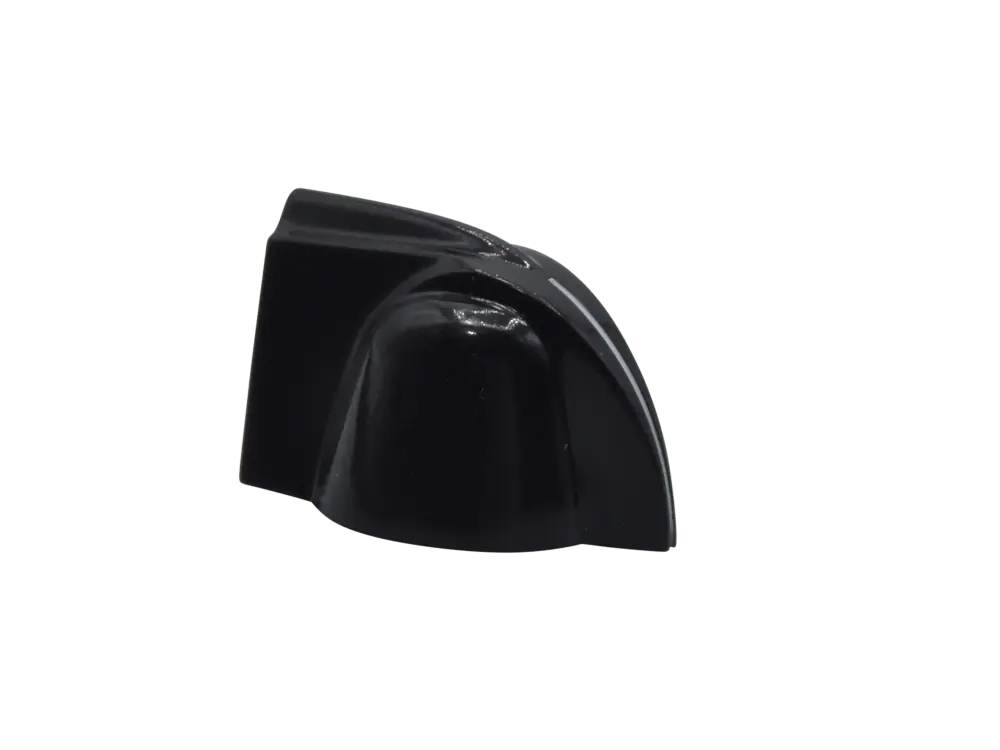

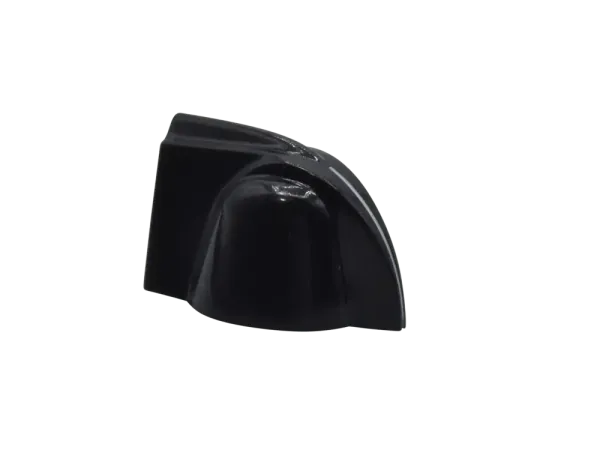

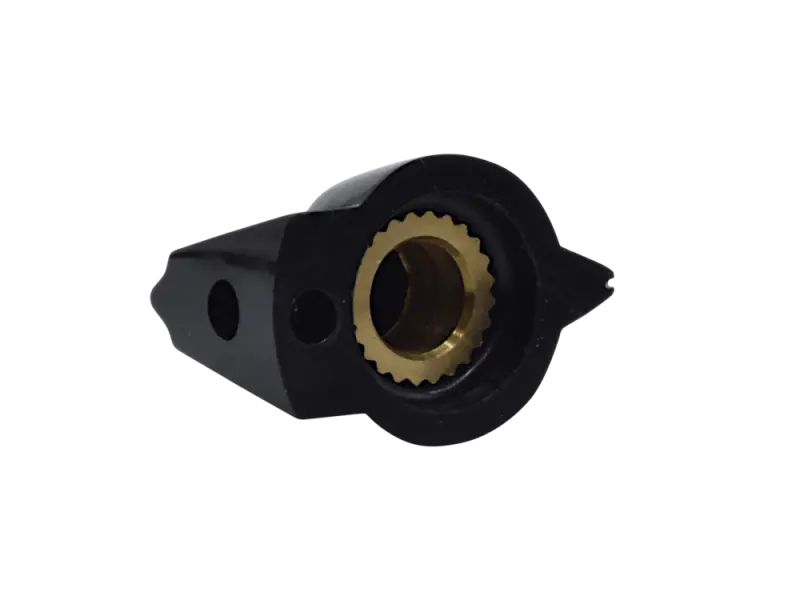

Knopf Chickenhead Mini schwarz

TT's Pro-Version des 5E3 - einfach gut !

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5Ä3 MKII Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator Hammnond 291 AEX, Universal für 120,230 und 240 V Netzspannung
• Übertrager Hammond 1760e - 4/8/16 Ohm
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Wasserbasierender Tolex-Kleber, 500 ml

Anwendung
der Kleber muss sowohl auf der Holz als auch auf dem Tolex aufgetragen werden.
Nach einer Ablüftzeit von ca. 30 min kann dann das Tolex auf das zu beziehende Holz aufgeklebt werden.

Und wieviel Kleber benötigt man ?
Die 500 ml Dose reicht für gut 2 m² bei doppeltem Auftrag, 4,6 m² einfach

Hinweis
Zur Steigerung der Klebekraft empfiehlt es sich den Kleber auf dem Tolex nach dem Ablüften ein zweites mal auf zu tragen.

Dateien:

• Sicherheitsdatenblatt

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 20 mm
• 4 Stück
• inkl. Schrauben

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

• Klinkenbuchse 6,3 mm
• Mono, geschaltet
• Einbaudurchmesser: 10 mm

Dateien:

• Datenblatt

• Klinkenbuchse 6,3 mm
• Wie Switchcraft 12A aber mit längerem Gewinde
• Mono, geschaltet
• Einbaudurchmesser: 10 mm

Dateien:

• Datenblatt

Tube-Town EZ-Board #085

• Bohrungen: 8 x 46
• Größe: 80 x 420 mm
• Durchmesser Bohrung: 2,8 mm
• Material 2 mm
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB
