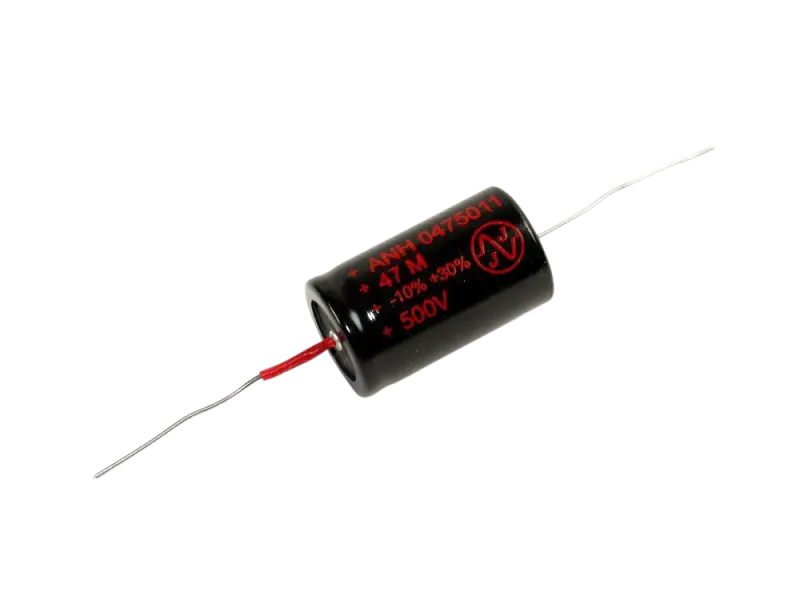

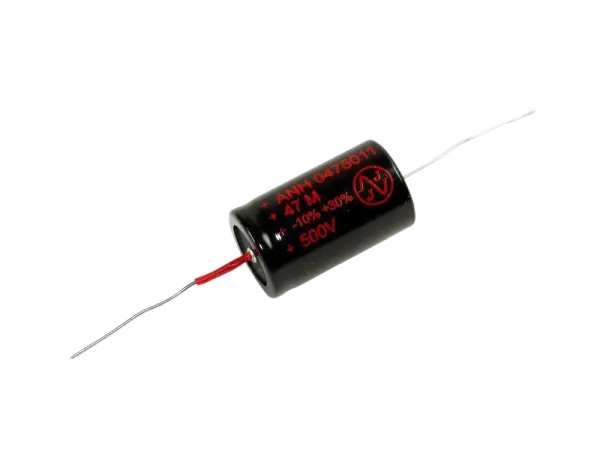

JJ Kondensator 47 µF / 500 V axial

Bauteilesatz für die TT PSU Mini Center Tap

Standard Spannungsversorgung für Netztransformatoren mit Mittelabgriff (Center Tab). Nicht geeignet für Röhrengleichrichtung, da die erste Siebstufe eine Kapazität von 100 µF aufweist, dies ist für viele Gleichrichterröhren zu viel. Soll eine Röhrengleichrichtung verwendet werden, müssen einige Kondensatoren ausgetauscht werden (weitere Informationen im Datenblatt).

Der Satz enthält alle Bauteile zum Aufbau der Mini-PSU Center Tap, mit Ausnahme eines Netztrafos und einer Drossel. Soll eine Drossel anstatt dem enthaltenen 5W Widerstand verwendet werden muss diese separat bestellt werden.
Die Spannungsversorgung wird empfohlen für Röhrenverstärker bis maximal 50 Watt.
Die Größe der fertig aufgebauten Spannungsversorgung beträgt 97 x 55 mm bei einer Höhe von ca. 40 mm (ohne Distanzbolzen).

Weitere Details zur Schaltung und den Bauteilen können dem anhängenden Schaltplan entnommen werden.

Tipp: zur Simulation und Berechnung von Spannungsversorgungen den PSUDesigner von Duncanamps verwenden.

Dateien

• Datenblatt

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 100 µF
• Nennspannung: 350 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 18 mm x 36 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Hochlastwiderstände
• 10W 5% High Ohm Cement Power Resistors
• Größe: 48 x 10 x 9 mm
• RoHS-konform

• Hochlastwiderstand
• Maximale Belastbarkeit: 10 Watt
• Toleranz: 5%
• Größe: 48 x 9,5 x 9 mm
• RoHS-konform

• Hochlastwiderstände
• 10W 5% High Ohm Cement Power Resistors
• Größe: 49 x 10 x 9 mm
• RoHS-konform

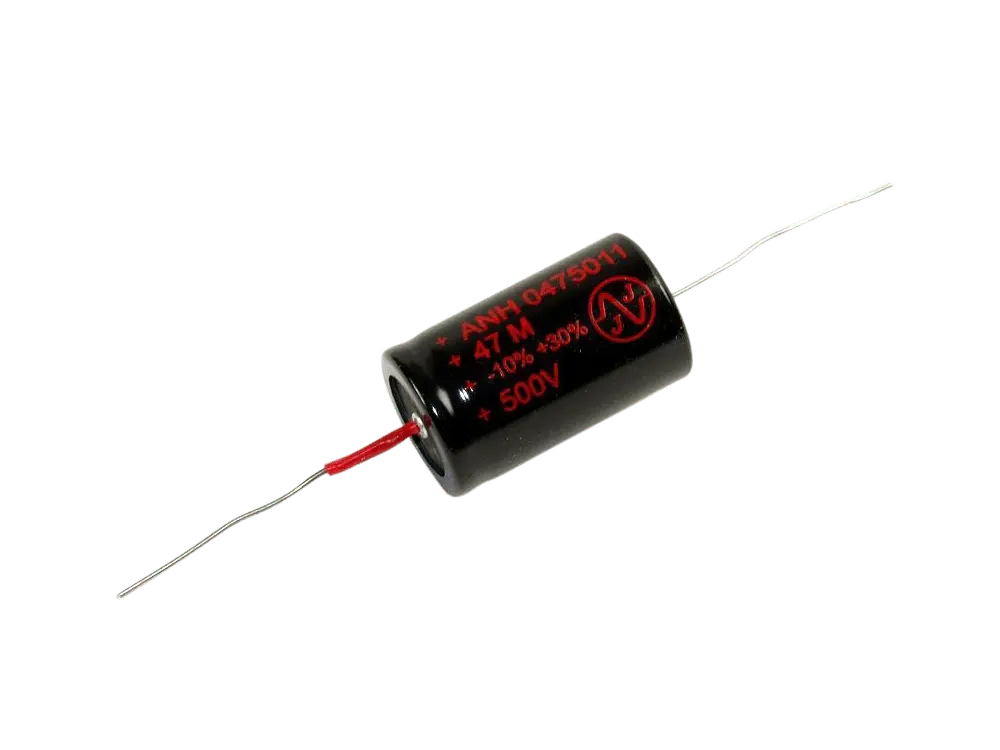

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 47 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 21 mm x 37 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 100 µF
• Nennspannung: 350 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 37 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 100 µF
• Nennspannung: 100 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 10 mm x 30 mm
• Anschluss: axial

• Typ: Becherelko
• Kapazität: 40 + 20 + 20 + 20 µF
• Nennspannung: 500 V
• Toleranz: -10 % / +30 %
• Betriebstemperatur: - 25°C / + 70 °C
• Abmessung: Ø 40 mm x 50 mm
• Anschluss: radial, Lötanschluss

• Größe: 25 x 64 mm
• Kupfer: 35 µ
• Material: FR2, 1,5 mm
• Lochraster: 2,54 mm
• Loch: Ø ca. 1 mm

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 40 mm

• 2+1 Kontakte
• Kontakte verzinnt
