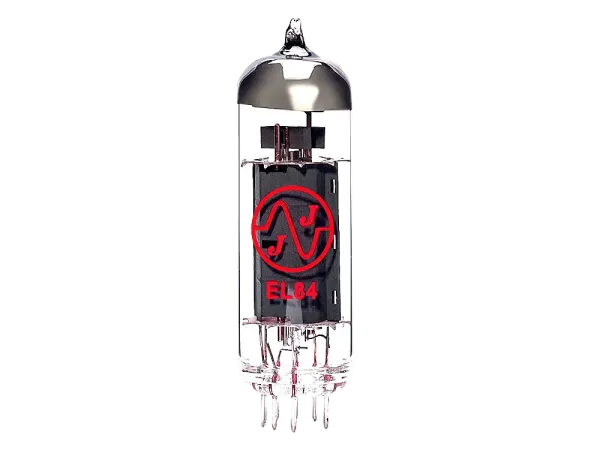

JJ EL84 / 6BQ5 Red Label - EINZELSTÜCK

Bauteilesatz für die TT PSU Mini.

Der Satz enthält alle Bauteile zum Aufbau der Mini-PSU, mit Ausnahme einer Netztrafos und einer Drossel. Soll eine Drossel statt eines Widerstandes verwendet werden so muss die gewünschte Drossel zusätzlich bestellt werden.
Die Spannungsversorgung kann bis maximal 700 V DC an Ausgang B1 und B2, bis 450 V an Ausgang B3 betrieben werden und wird empfohlen für Röhren Röhrenverstärker bis maximal 50 Watt.
Die Größe der fertig aufgebauten Spannungsversorgung beträgt 97 x 55 mm bei einer Höhe von ca. 40 mm.
Weitere Details zur Schaltung und den Bauteilen können dem anhängenden Schaltplan entnommen werden.

Tipp: zur Simulation und Berechnung von Spannungsversorgungen den PSUDesigner von Duncanamps verwenden.

Dateien

• Dokumentation

• Einfacher, schnellerer und sicherer als der Aufbau auf Lötleiste
• Zusätzliche Anschlussoption für FX-Loop

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

Halter für EL84 / EL844 Röhren
