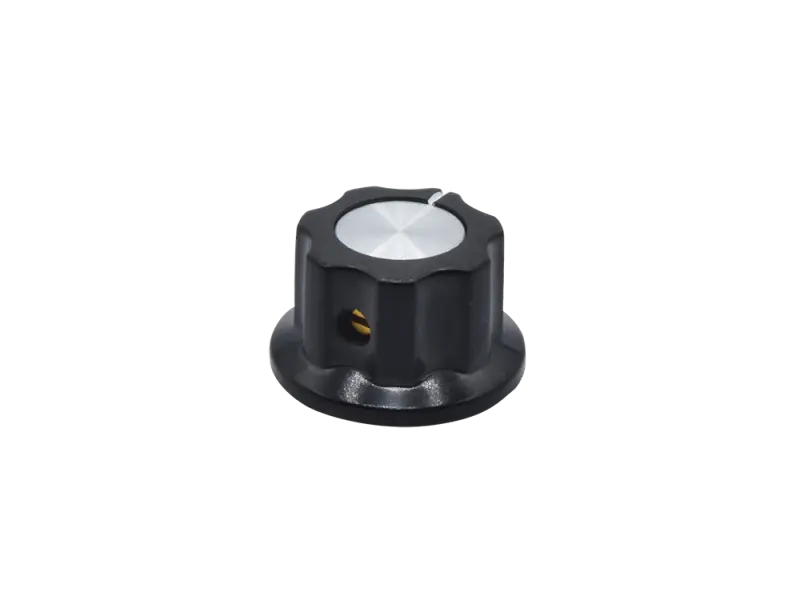

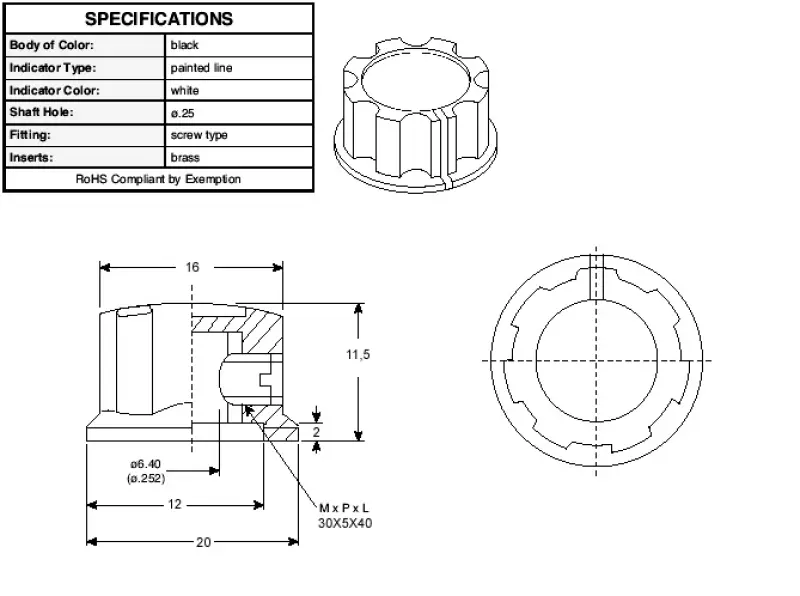

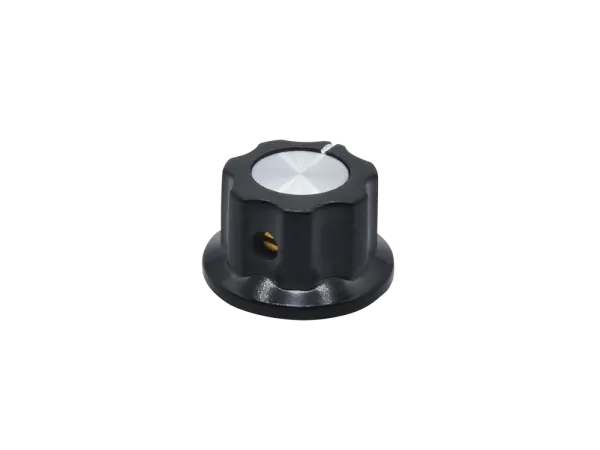

Classic Bakelit Knopf schwarz, 20 mm

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Anwendungsbeispiel: Wahlschalter für Spannung oder Impedanz
• 1-polig / 3 Positionen
• 6A @ 125 VAC
• 3A @ 250 VAC
• Lötanschluss
• Größe: 28 mm x 39,5 mm
• Bohrung Montage: 10,5 mm
• Achse: Durchmesser 6 mm, D-Shaft

• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 30,5 x 16 mm
• Befestigung: Befestigungsschraube

• Typ: Chickenhead, Miniatur
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 22,75 x 13,7 mm
• Befestigung: Befestigungsschraube
