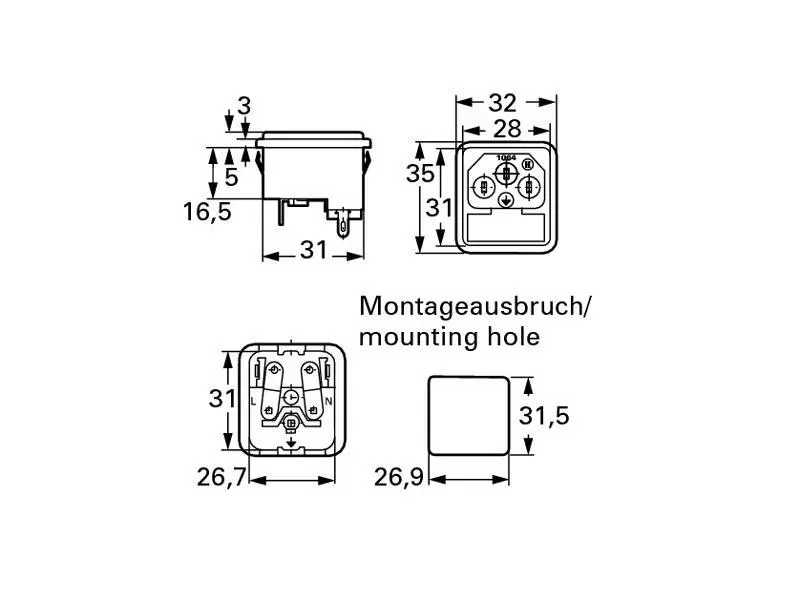

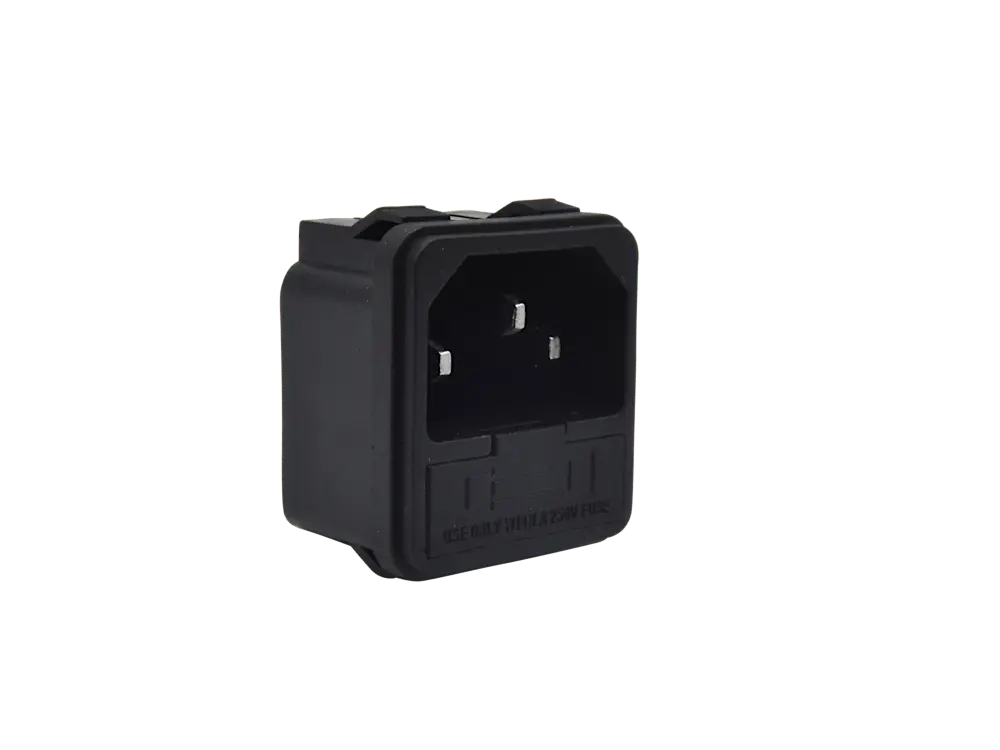

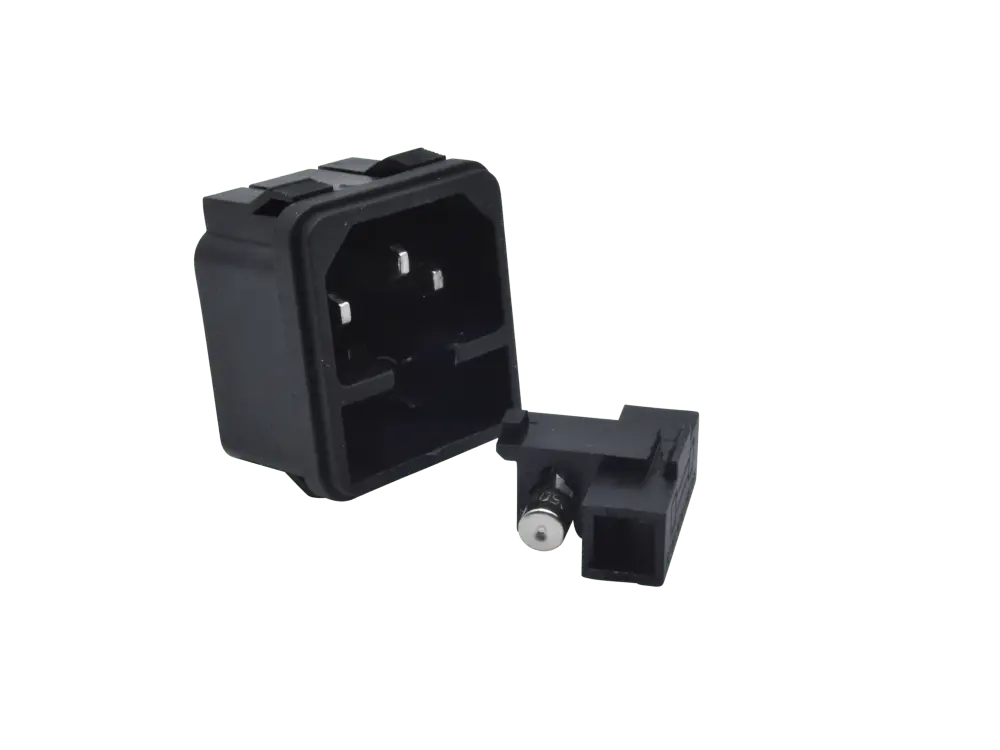

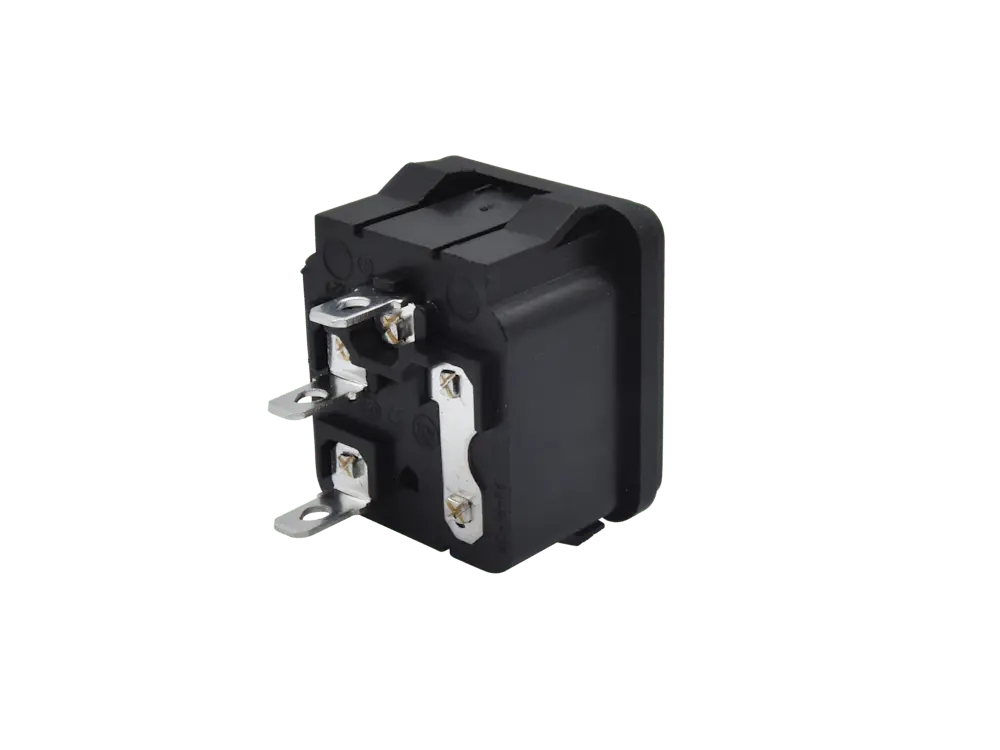

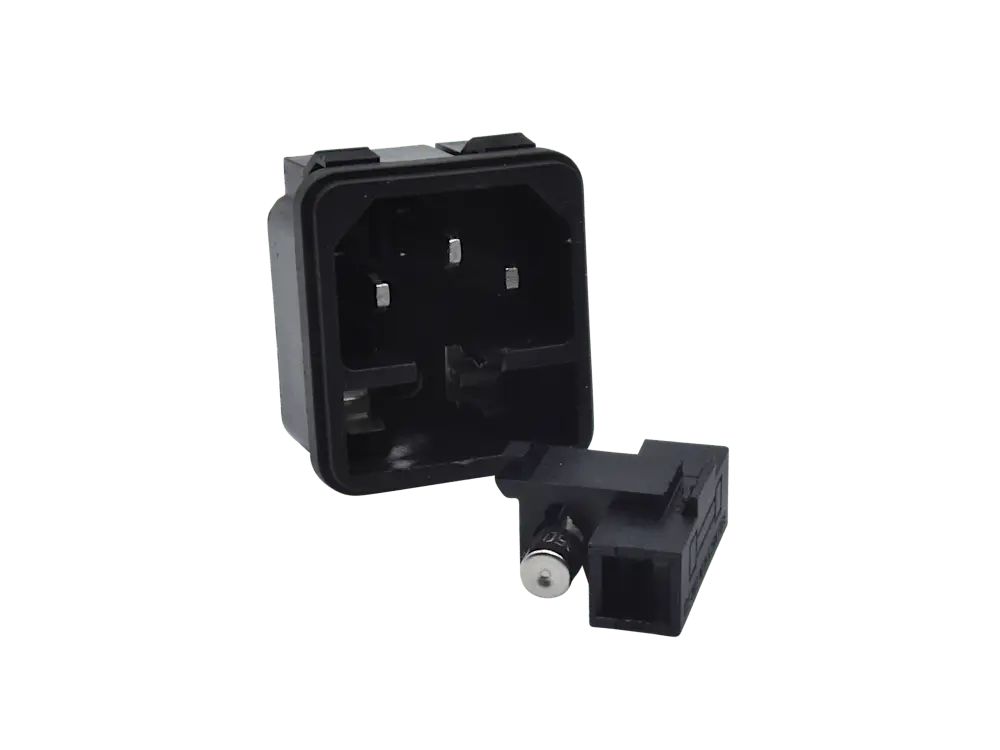

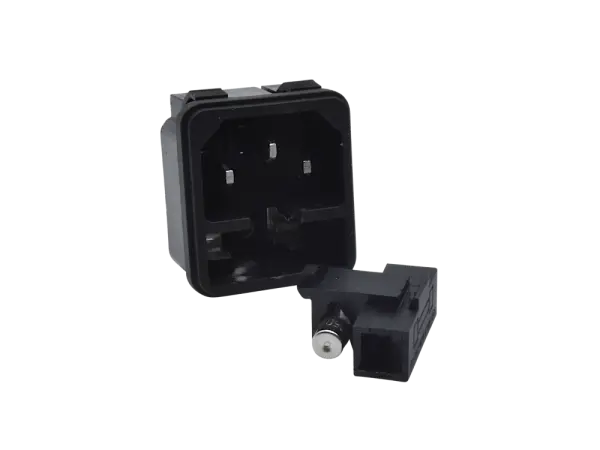

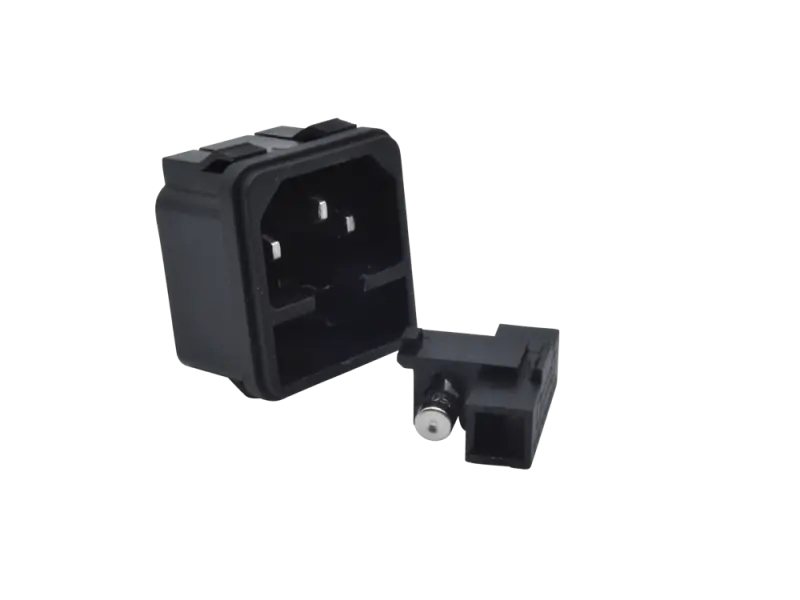

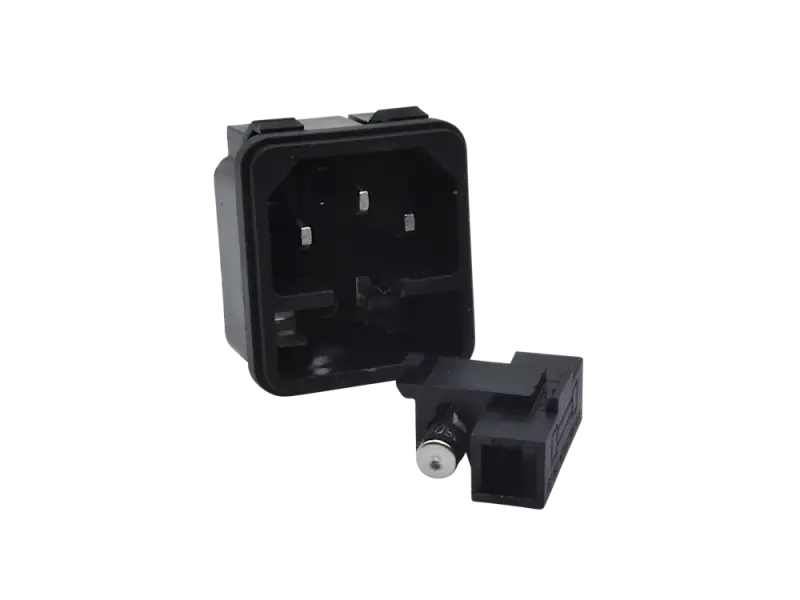

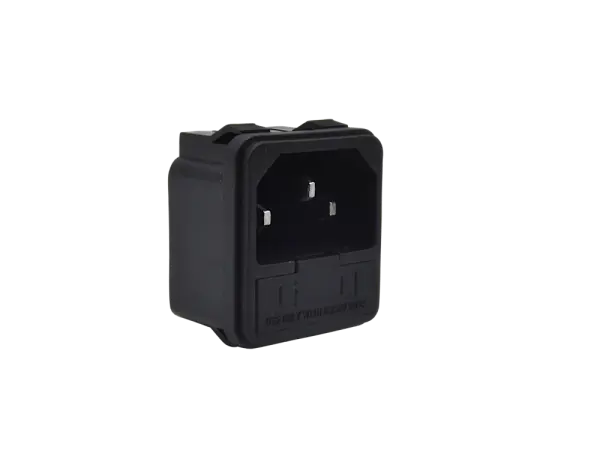

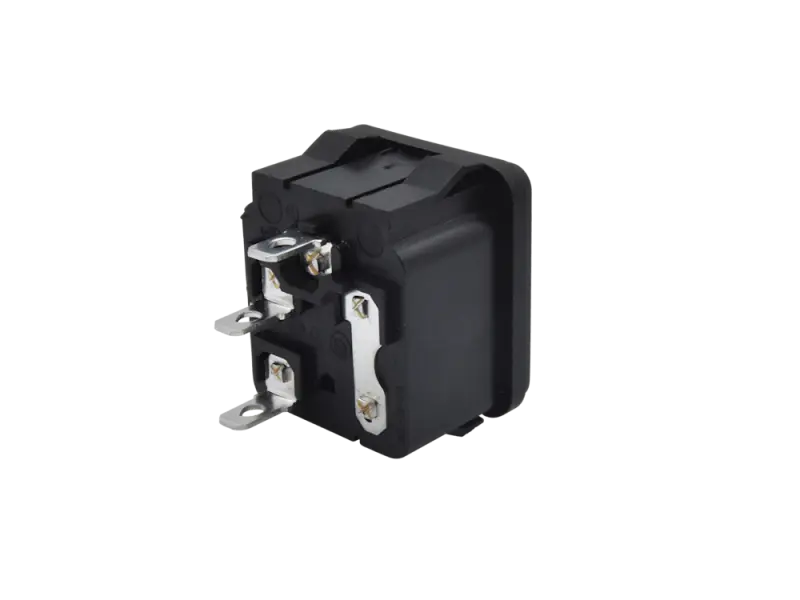

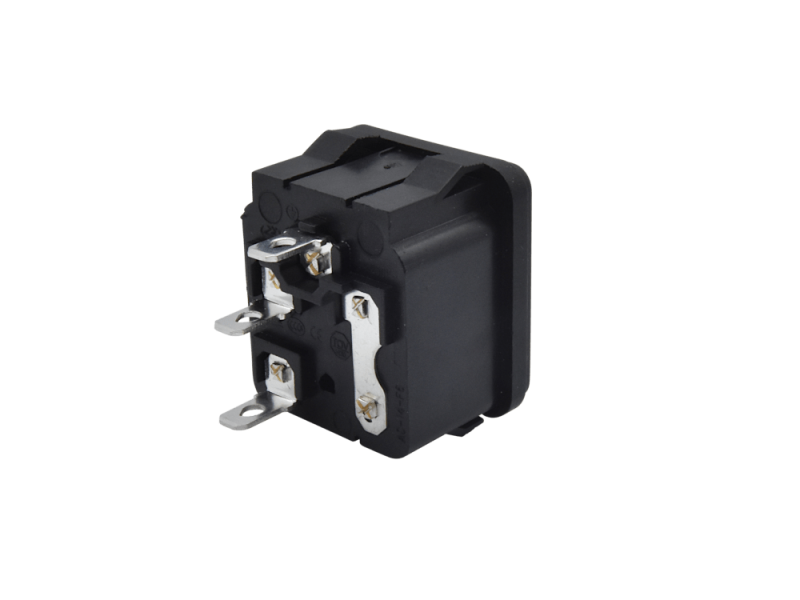

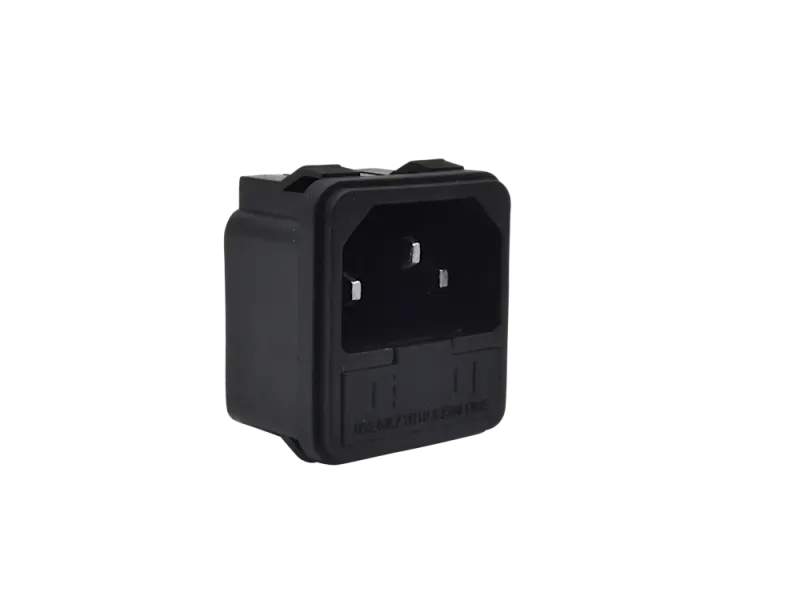

Kaltgeräteeinbaubuchse IEC320 / C14 m. Sicherungshalter, Snap-In

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Rastbefestigung
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA

Einbauschale 1,2 mm Stahl gestanzt für zwei Klinkenbuchsen, schwarz pulverbeschichtet.

Ausschnitt 65 x 106 mm. Befestigungslöcher Ø 5 mm. Gewicht: 125g

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, zweischenkelig, silber (ah4023)
• Innenradius: 12 mm
• Stahl vernickelt
• 16 x Schrauben, Flachkopf, silber

• Typ: Fußschalter
• Ausführung: 3-Pol Wechsler
• für echten Bypass
• Schaltleistung: 1A/9VDC
• Widerstand Kontakt: <30mΩ
• Isolierungswiderstand:: 500VDC-100MΩ min.
• Dielektrische Stärke: 500VAC für 1 Minute
• Betriebsdauer: 30.000 Zyklen
• Anschlussart: Lötanschluss

Dateien:

• Datenblatt

Der G12Q basiert auf der großen Popularität das G12C und zeichnet sich durch ein natürliches, vintage-ähnliches Break-Up aus ohne Einbußen bei der Klarheit des Tons.
Mit einem 20-Oz-Magneten und einer 1-Zoll-Schwingspule erzeugt der G12Q einen klassischen amerikanischen Klang und wird insbesondere für 5E3-typische Schaltungen empfohlen.

Thiele-Small Parameters

• Resonant Frequency (Fs):91.91 Hz
• DC Resistance (Re): 7.70 Ohm
• Coil Inductance (Le): 0.26 mH
• Mechanical Q (Qms): 20.75
• Electromagnetic Q (Qes): 2.64
• Total Q (Qts): 2.35
• Compliance Equiv. Vol. (Vas): 22.17 cu ft
• Mech. Compliance of Susp. (Cms): 0.12 mm/N
• BL Product (BL): 6.57 T-M
• Diaphragm Mass Inc. Airload (Mms): 25.71 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 95.92 db

• Federn: 3
• Delay Typ: Lang
• Größe: Kurz
• Eingang Impedanz: 1925 Ohm, isoliert
• Ausgang Impedanz: 2575 Ohm, geerdet
• Horizontal, offene Seite nach unten

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol Wechsler, EIN - EIN
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o. Flachstecker

Dateien:

• Datenblatt

• Größe: 6,3 mm 1/4"
• Pole: 3-polig, stereo
• Ausführung: offen, PCB-Montage, geschaltet
• Anschlussart: Lötanschlüsse
• Gehäuse: Kunststoff
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6 mm, Splitt Shaft (geriffelt)
• Achsenlänge: 20 mm
• Bohr Ø:  M7 (6,8 mm)
• Anschlussart: PCB
• Gehäusegrösse: 16 mm
