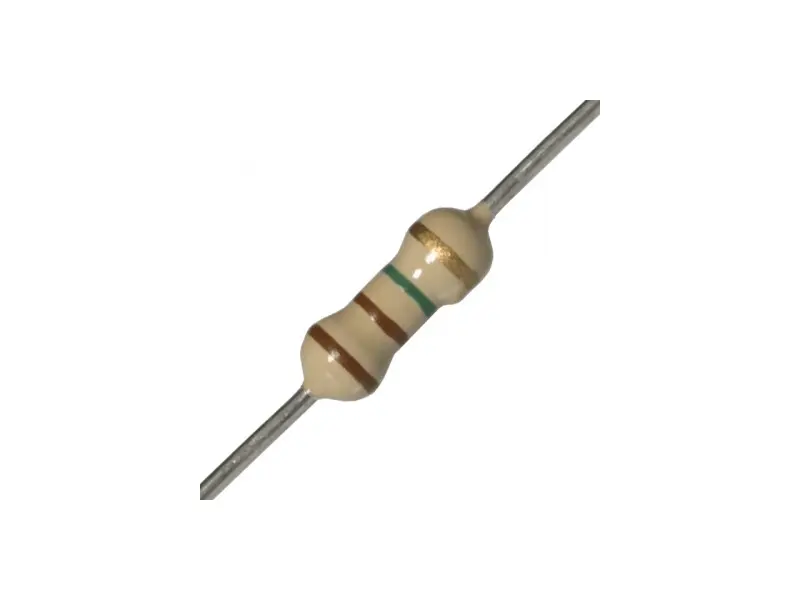

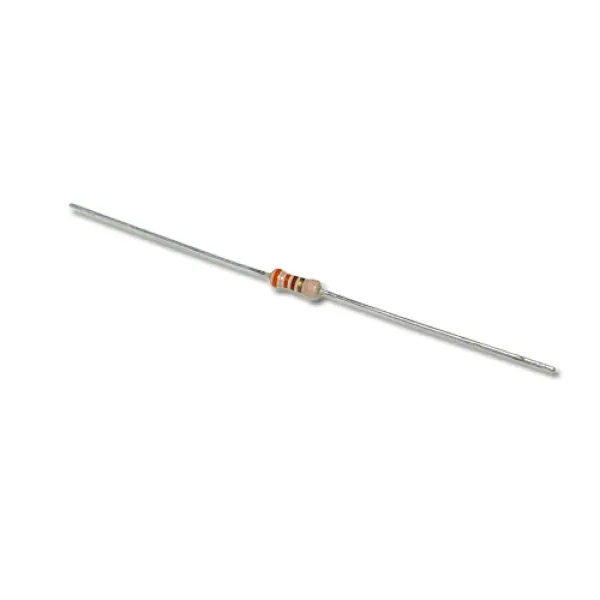

Carbon Film Widerstand 560k / 1 Watt - 5er Packung

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 35 mm

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: gerade
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall
• Farbe: schwarz
• Besonderheit: Kontakte vergoldet
• Kabelaufnahme: max 7 mm
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

• Abgewinkelter Formfaktor für Platzersparnis und einfache Installation
• Metallzugentlastung für sichere Kabelverbindung
• Robustes und solides Stahlgehäuse für Langlebigkeit
• Kompatibel mit Kabeldurchmessern bis zu 7 mm

• Ausführung: 3-Pol Wechsler, EIN-AUS-EIN
• Einbau-Ø: 6,2 mm
• Schaltleistung: 2A / 250 VAC, 5A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung: 2-Pol Wechsler, EIN-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall (rot)
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss

• Typ:Kippschalter mit Metallhebel
• Ausführung:1-Pol, EIN-AUS
• Schaltleistung: 3A / 250V, 6A / 125V
• Isolierungswiderstand: 100MΩ min.
• Dielektrische Stärke: 1000V min.
• Betriebsdauer: 25.000 Zyklen
• Einbau-Ø: 12 mm
• Anschlussart: Lötanschluss

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

Das Unmögliche möglich machen… -

dies bedeutet im Falle eines neuen Gitarrenkabels, eine extrem niedrige Kapazität in Verbindung mit betörender Flexibilität zu schaffen. Eine Isolation zu fertigen, welche durch eine Gas-Schäumung niedrigste Werte garantiert – das ist nicht einfach, aber für einen professionellen Leitungshersteller durchaus im Bereich des Möglichen. Diese fragile Isolation aber auch vor Bewegung, Knicken oder Verdrehen zu schützen, das ist wiederum eine echte Herausforderung.

Beim SPIRIT LLX „LOW LOSS” haben wir auf die gleiche Isolationskonstruktion zurückgegriffen, die bei professionellen HD-SDVideokabeln eingesetzt wird. Zur zusätzlichen Stabilität des Innenlebens verwenden wir eine optimiert konzentrische Litzenverseilung und eine spezielle Isolations-Vernetzung der Oberfläche. Als Außenmantel haben wir einen gummiartigen Soft-PVC-Mantel aufgetragen, der hochflexibel, extrem kompakt und dehnungsarm ist und das ganze Innenleben vor äußeren Einflüssen schützt.

Durch die niedrige Kapazität und den sehr speziellen Aufbau ist das SPIRIT LLX „LOW LOSS” eines der verlustärmsten Gitarrenkabel der Welt.

Bitte achten Sie bei der Selbstkonfektionierung darauf, dass der schwarze Carbonschirm (auf der weißen Isolation) leitend ist und deshalb entfernt werden muss, um keinen Massekontakt mit dem Innenleiter herzustellen.

VORTEILE:

• Extrem niedrige Kapazitätswerte
• Robust, verdrehsicher und leicht wickelbar
• Verlustarme, detailreiche und neutrale Übertragungseigenschaften
• Doppelt geschirmt durch Cu-Geflecht und leitenden Carbonschirm

ANWENDUNG:

• Hochflexibles Kabel für den anspruchsvollen Studio- und Live-Gitarristen
• Hochwertige Patchverkabelung in der professionellen Studio-Technik
• High-End-Kabel für den Live-DJ

• Aufbau LI2Y(LS)CY 1x0,38mm²
• Mantel, Durchmesser PVC 7,5 mm
• AWG 21
• Innenleiter 1 x 0,28 mm²
• Cu-Litzen 19 x 0,16 mm
• Leiterisolation Foam/skin-PVC
• Abschirmung Cu-Geflechtschirm + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Farbe schwarz

• Kapazität Ader/Schirm bei 1 m 52 pF
• Leiterwiderstand bei 1 km 48 Ohm
• Isolationswiderstand bei 1 km 1 GOhm
