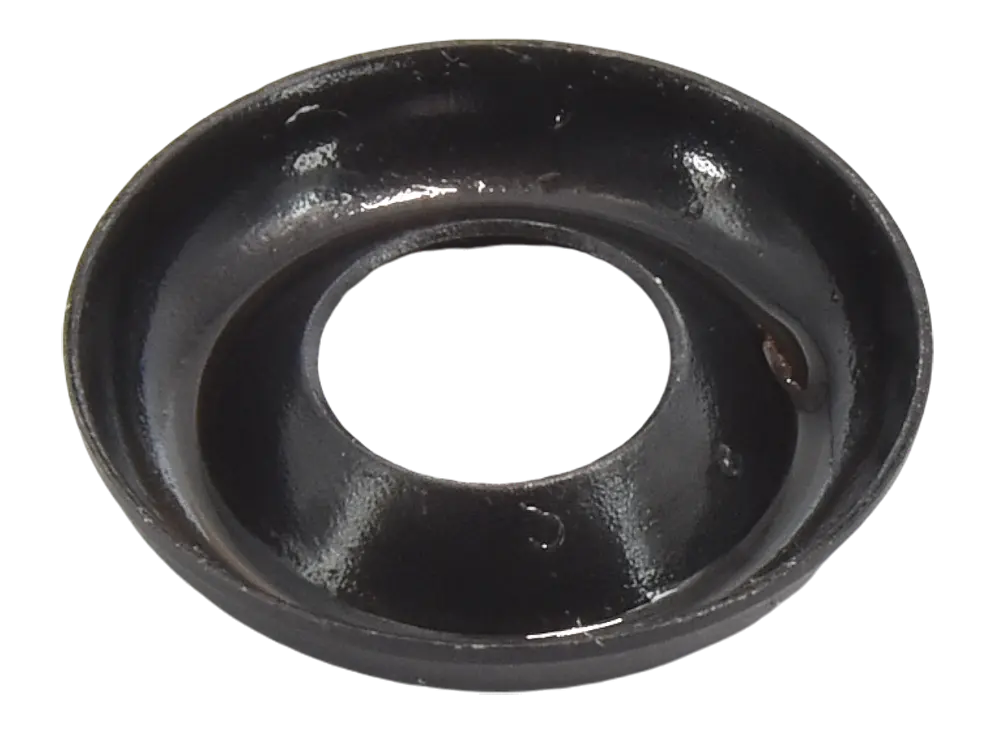

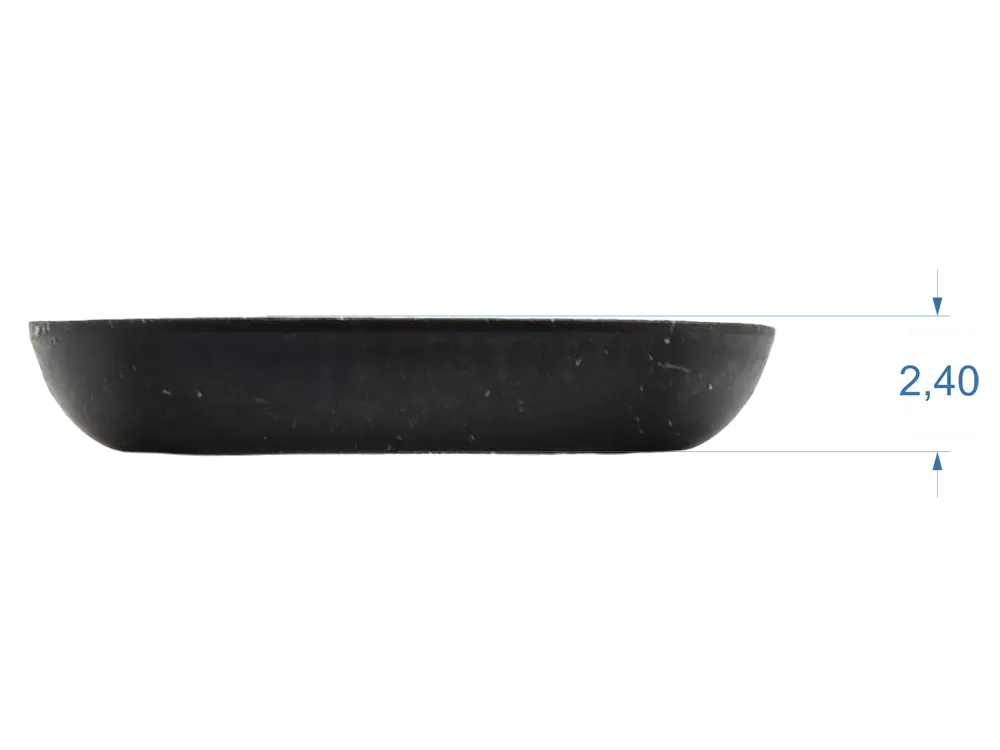

Zierrosette, schwarz, groß - 12er Pack

4 Röhren, gematcht als Quartett

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

• Typ: HV Keramik-Scheibenkondensator
•   Epoxydharzumhüllung, Flammhemmend
• Nennspannung: 2 kV
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: 3 mm x 7 mm
• RM: 7,5

• Typ: HV Keramik-Scheibenkondensator
• Epoxydharzumhüllung, Flammhemmend
• Nennspannung: 2 kV
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: 6,5 mm x 4,5 mm
• RM: 5

• Typ: HV Keramik-Scheibenkondensator
• Epoxydharzumhüllung, Flammhemmend
• Nennspannung: 2 kV
• Toleranz: 10 %
• Betriebstemperatur: - 30°C / + 85 °C
• RM: 7,5

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: offen, Chassis-Montage
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 15 mm
• 4 Stück pro Packung
• inkl. Schrauben

• Gummifuß mit Stahl-Halterung
• Größe: d = 30 mm,  h = 15 mm
• 4 Stück
• Ink. Schrauben

Mikrocontroller gesteuerter MIDI-Umschalter für Kanalumschaltung oder Loop. Die Ansteuerung kann entweder über MIDI oder Fußschalter (Taster) erfolgen.

!!! UPDATE !!! Mit dem Update Mai 2019 wurden folgenden Anpassungen an dem Modul durchgeführt:

• Die große Relais-Platine entfällt und ist nicht mehr Bestandteil des Bausatzes, da in der Zwischenzeit eine Vielzahl unterschiedlicher Relais samt Trägerplatine verfügbar sind, welche eine deutlich flexiblere Anwendung ermöglichen.
• Die Dokumentation wurde zusammen geführt und steht als PDF Download direkt beim Bausatz zur Verfügung
• Der Mikrocontroller mit der Firmware ist nicht mehr Bestandteil des Bausatzes sondern muss je nach gewünschter Version zusätzlich zum Bausatz bestellt werden

Durch diese Änderungen war es uns möglich, den Bausatz noch universeller, flexibler und auch kostengünstiger an zu bieten. Weitere Kurzinfos und Software auf der >>TT-Midi-Switcher Projektseite

Im Lieferumfang enthalten:

• Controller Board
• Bauteile für 5V OnBoard Spannungsversorgung
• MIDI-Buchse
• Treiberbaustein ULN2803A
• Opto-Koppler für MIDI-IN
• Quarz, Widerstände und Kondensatoren

Im Lieferumfang NICHT enthalten (Bestellung nach Bedarf!):

• Relais, Trägerplatinen und Freilaufdioden
• LEDs und Vorwiderstände
• Taster und Schalter
• Kabel und Leitungen
• Mikrocontroller mit Firmware

Files:

• Dokumentation
• Board Größe
• Dokumentation (ALT)

Fertig programmierter Atmega16 Mikrocontroller mit Standard-Firmware für den TT-Midi-Swicher.
Es handelt sich hierbei um die Firmware für Kanalumschaltung.
Weitere Details auf der -> TT-MIDI-Switcher Projektseite

• Gleichrichter Diode, Standard Recovery
• Spannung, Urrm(V): 1000V
• Strom, If d.: 1A
• Strom, Ifs max.: 1A
• Spannung, Durchlass-, bei If: 1V
• Packung mit 10 Stück
