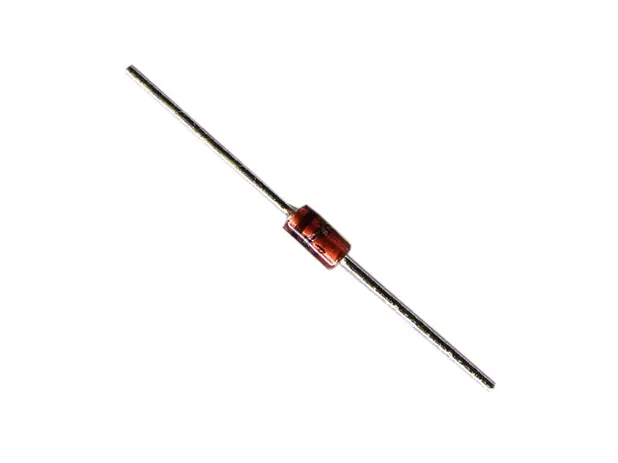

Z-Diode BZX85 C12

4 Röhren, gematcht als Quartett

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt

2 Röhren, gematcht als Paar

Premium Hochvolt-Pentode hergestellt mit verbesserten Materialien und Fertigungstechnik. Im Vergleich zur original EL34B hat diese EL34 eine höheren Impedanz und ein höheres Ansprechverhalten.

Dateien:

• Datenblatt

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

JJs Version des 12AT7/ECC81 Röhrentyps mit einem "warmen" und "weichen" Klang. Oft verwendet z.B. für Phaseninverter oder Reverb Treiberstufen.

Dateien

• Datenblatt

• 1-fach Relaisträger z.B. für Kanalumschaltung und ähnliche Anwendungen.
• Größe: 41 x 35 mm
• Ausgelegt für die Verwendung von Finder Relais Typ 30.22.9xx oder Relais mit gleichem Layout.

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Tube-Town E83CC Preamp-Tube

Hochwerttige 12AX7 / ECC83 / 7025 Vorstufenröhre mit geringes Grundrauschen und geringe Feedback-Neigung durch kurze Anodenbleche sowie einem kräftigen Bass und einem dichter Klang. Sehr gut geeignet in Eingangsstufen mit hoher Verstärkung oder Verstärker mit allgemein hoher Verstärkung.
Direkter Austauschtyp für alle 12AX7, ECC83, 7025 und E83CC Röhren.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

• Typ: Film Kondensator
• Dielektrikum: Polyäthylenterephthalat-Folie
• Kapazität: 0,0047 µF
• Nennspannung: 1000 V DC
• Toleranz: -10 % / +10 %
• Betriebstemperatur: - 55°C / + 100 °C
• Abmessung: 13 x 4 x 9 mm
• Anschluss: radial
• RM: 10

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

• Typ: Potentiometer Panelmontage - Push / Pull
• Nennleistung: 0,125 W log / 0,2 W linear
• Toleranz: 20%
• Spannung: 150 V DC Audio / 200 V DC linear
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötösen
• Gehäusegrösse: 16 mm
• Schalter: 2-fach Wechsler / DPDT

• Wird von Marshall verwendet als FRET00026, schwarz,
• Größe (L x B): ca.100 x 80 cm (nur in dieser Größe verfügbar)
• Material: 100% Papierfaser
• Preis pro Stück
• Farbdarstellung abhängig vom Computermonitor und kann variieren

• FAQ Frontbespannung

• Typ: Tubular Metalized Polyester Film Capacitors
• Nennspannung: 630 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 40°C / + 85 °C
• Anschluss: axial
• • Nicht-Induktiv
  • Selbstheilend
  • Ähnlich MALLORYS 150-Typen
