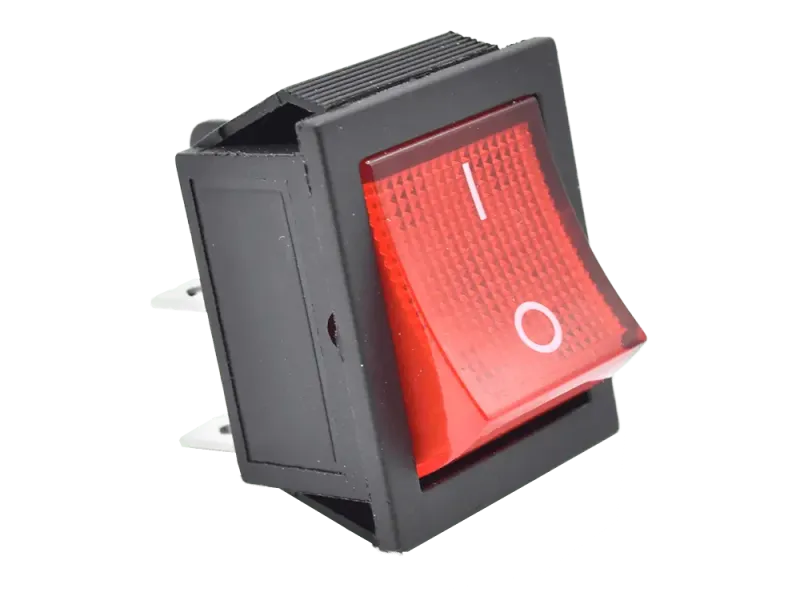

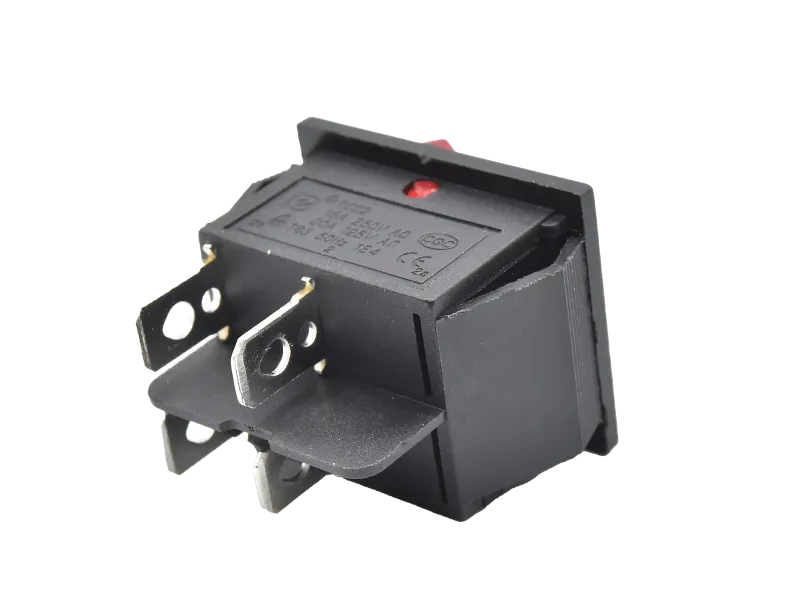

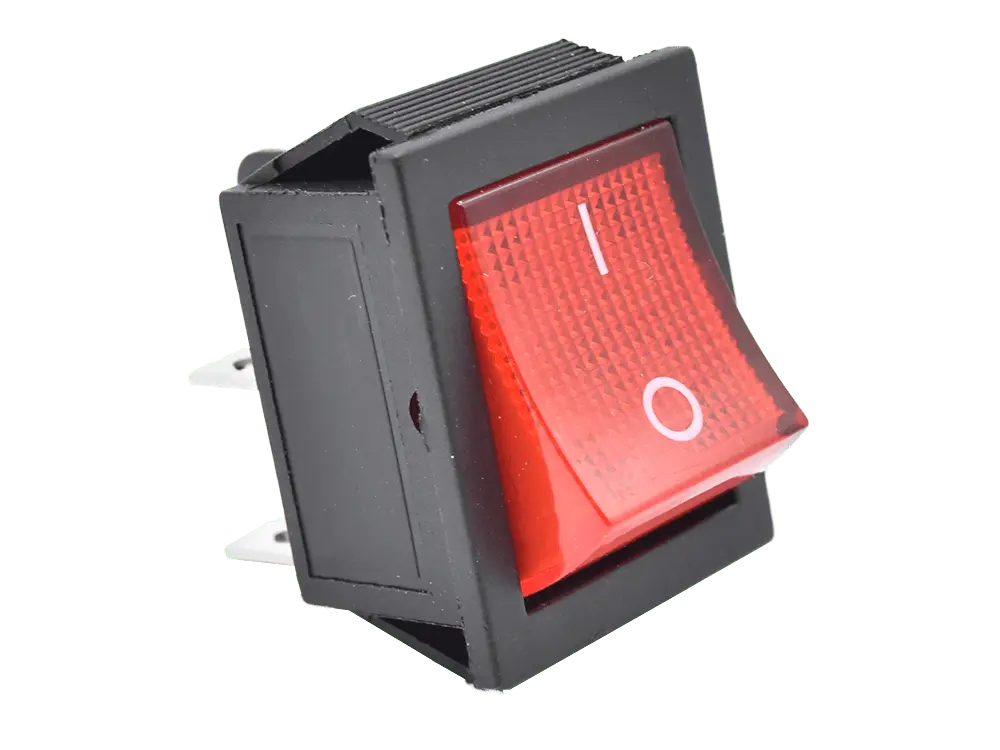

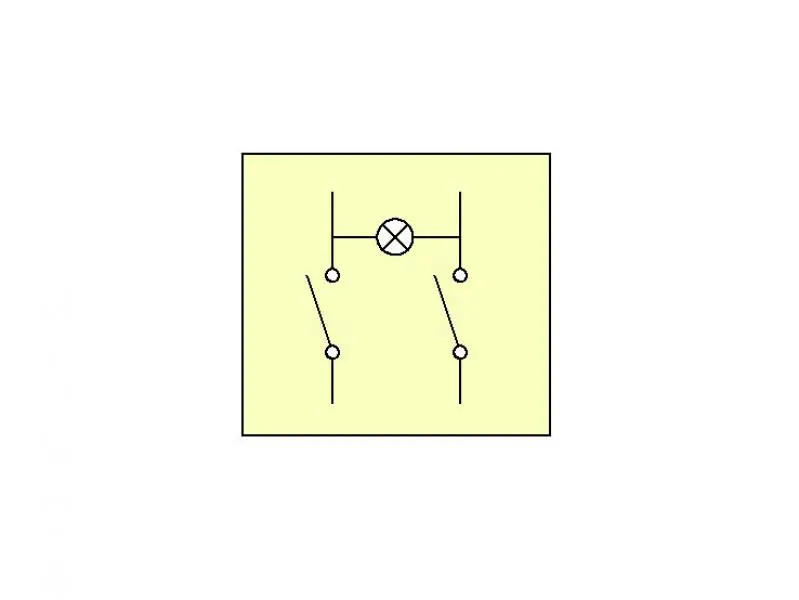

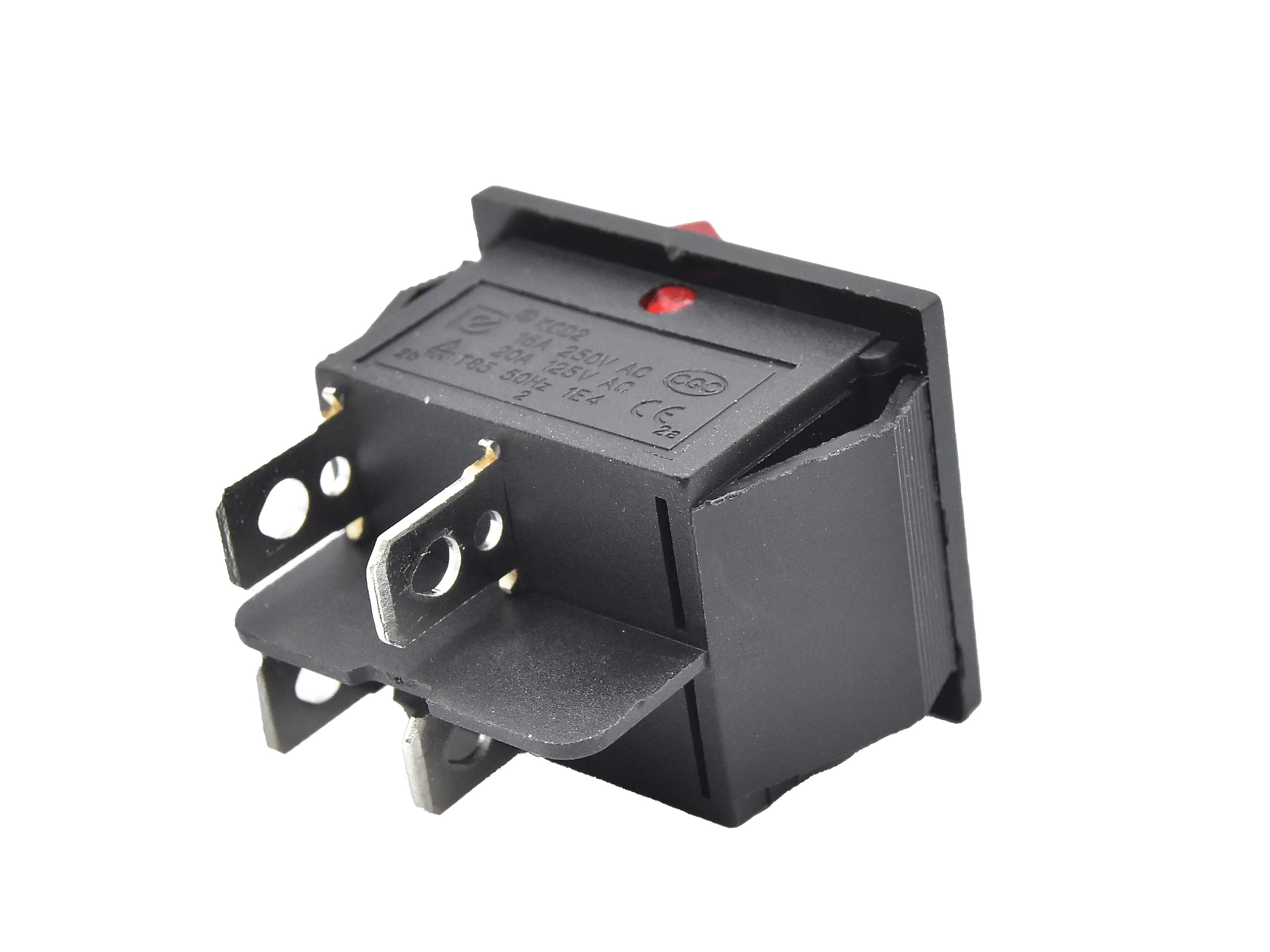

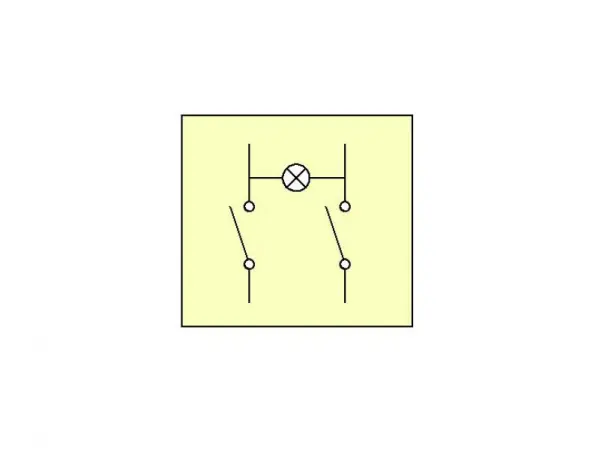

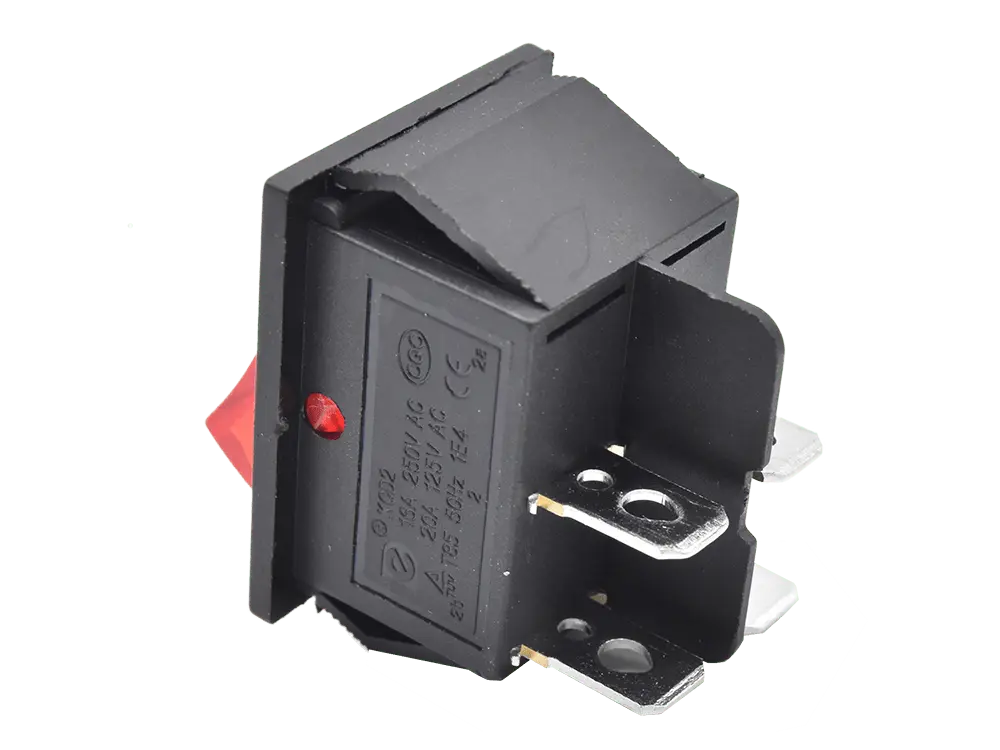

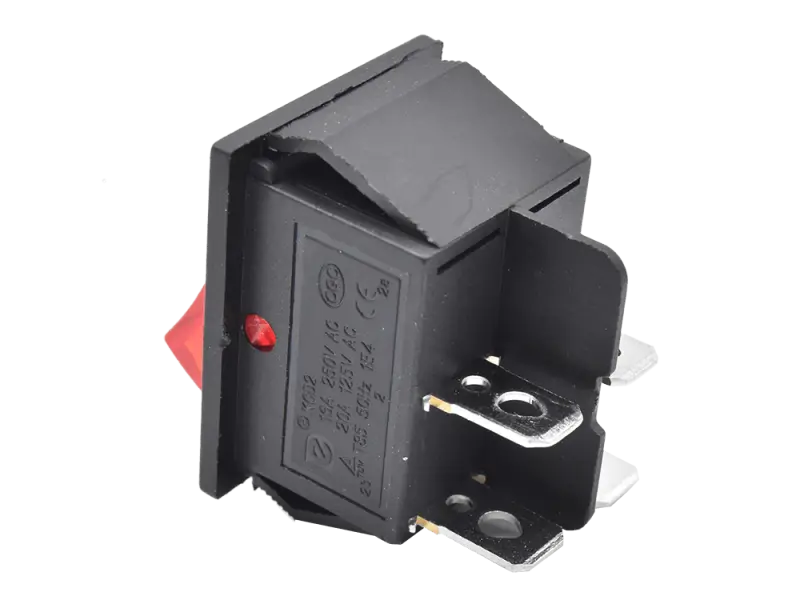

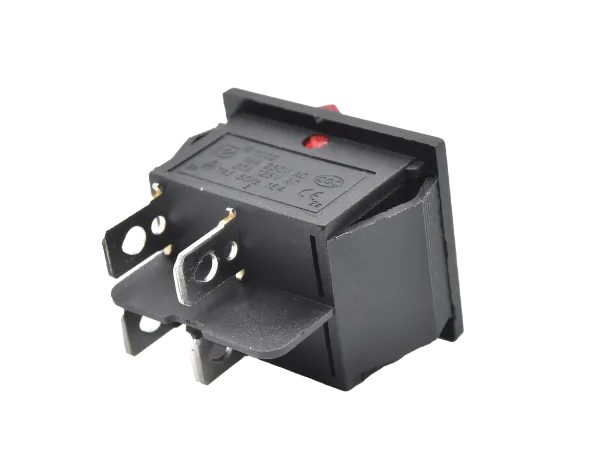

Wippenschalter 2-polig, EIN-AUS, rot beleuchtet

Universelle Größe für 12" Lautsprecher
Kuppeldurchmesser: 80 mm
Diese Ausführung des Diffusor ist nur für frontmontierte Lautsprecher geeigent.

Mit zunehmender Frequenz wird die Abstrahlung eines Lautsprechers immer stärker auf seine Mitte hin gebündelt. Befindet sich der Zuhörer in diesem Strahl, ist der Klang extrem höhenreich und beißend, bewegt man sich seitlich davon, wird der Klang deutlich dunkler und Höhenanteile fehlen teilweise.
Um dieses Verhalten zu reduzieren, wird ein Diffusor eingesetzt. Dieser sitzt direkt im Strahl des Lautsprechers und lenkt die hohen Frequenzen sehr stark ab, er bricht den "Strahl". Dadurch wird das Klangbild wieder deutlich breiter und ausgeglichener.

Testvideo zum Diffusor auf ->YouTube bereitgestellt von einem unserer Kunden

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

• Einbausicherungshalter, für 5x20 mm Sicherungen
• IP 40
• Nennspannung: 250 VAC
• Nennstrom: 10 A (VDE), 16 A (UL/CSA)

Files:

• Datasheet

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Rastbefestigung
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA
