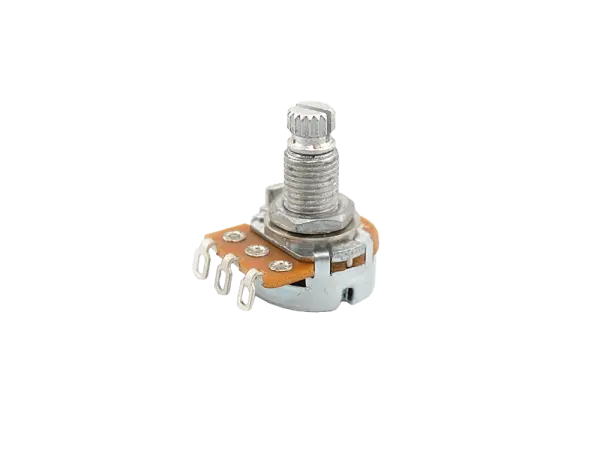

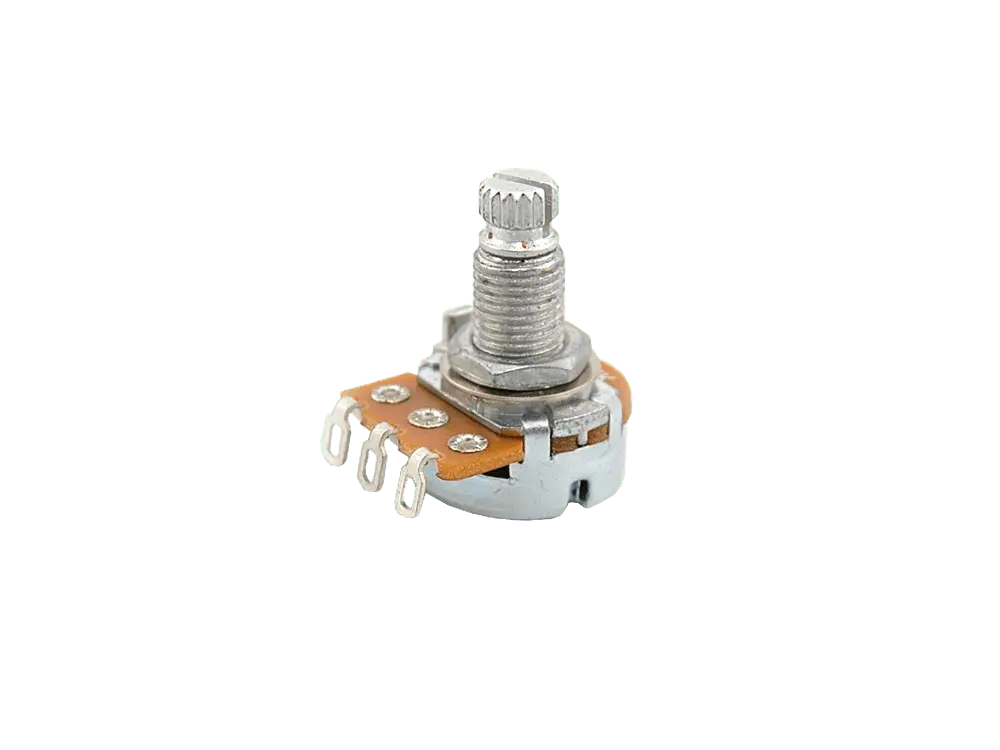

TT Potentiometer 16 mm 25k log
TT Potentiometer 16 mm 25k log
TT Potentiometer 16 mm 25k log

TT Potentiometer 16 mm 25k log

Art.Nr.:
tpo16-25k-log
auf Lager. Lieferzeit ca. 2-5 Tage* auf Lager. Lieferzeit ca. 2-5 Tage*
RoHs:
konform
Gewicht (brutto):
0.01 kg je Stück
0,75 €

inkl. MwSt. zzgl. Versand

Merken
Frage stellen
Hinweis zur gesetzlichen Gewährleistung
Beschreibung
TT Potentiometer Made by Alpha

Elektrische Eigenschaften
  • Gesamtwiderstandstoleranz: +/- 20%
  • Nennleistung
    • B/Lin Taper: 0,125 W
    • A/Log Taper: 0,1 W
  • Max. Betriebsspannung
    • B/Lin Taper: 150 V AC
    • A/Log Taper: 150V AC
  • Rauschen: 47 mV max.
  • Isolationswiderstand: 500 V DC 1000MOhm
  • Spannungsfestigkeit: 1 Minute 500 V AC
  • Rotationslebensdauer: 15000 Zyklen
Mechanische Eigenschaften
  • Schaftdurchmesser 6 mm
  • Schafttyp: Split Schaft
  • Schaftlänge: ca. 9 mm
  • Buchsenlänge: 6,5 mm
  • Gehäusedurchmesser: 16 mm
  • Anschlüsse: Lötösen
  • Gesamtdrehwinkel: 300° +/- 5°
  • Drehmoment: 30~200gf.cm
  • Lötwärmebeständigkeit: 300°C, 3 S
Material
  • Schaft: Gusseisen (Aluminium Zink)
  • Buchsenmaterial: Gusseisen
