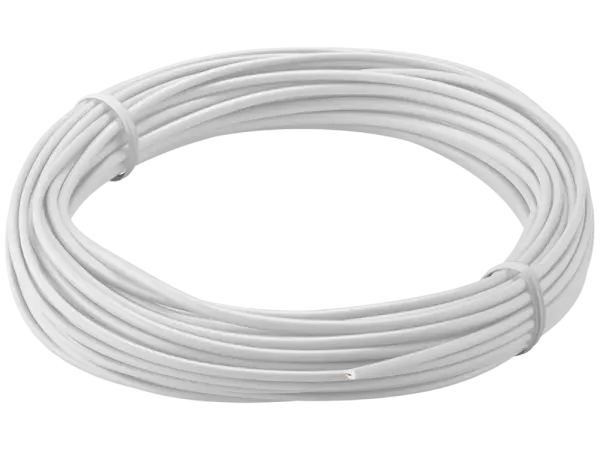

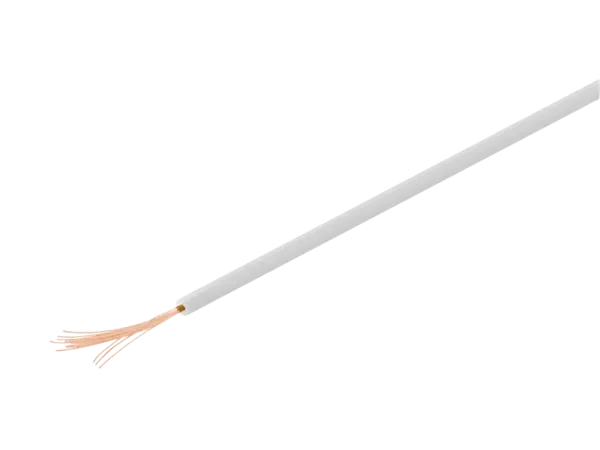

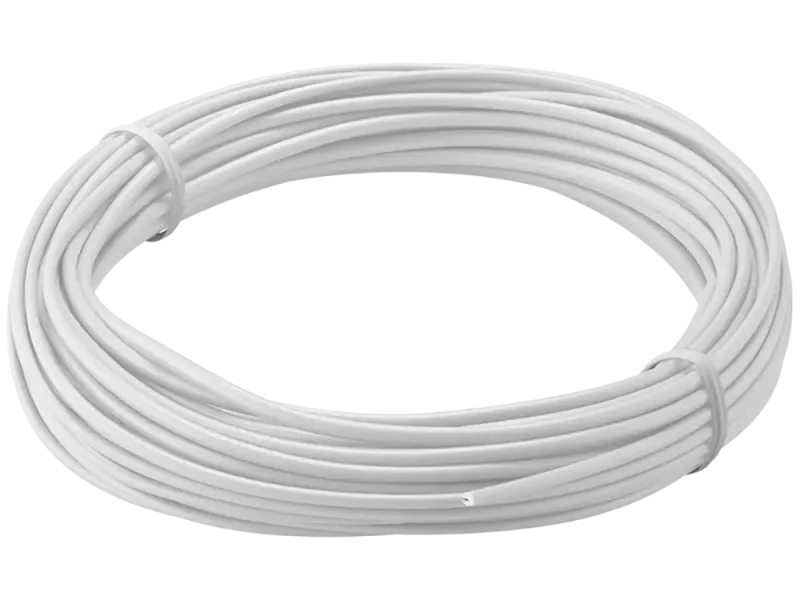

Schaltlitze 0,14 mm² flexibel, weiß, 10 m

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6

• selbstklebend
• Rund, flach (12.7 mm x 3.5 mm)
• transparent
• Packung mit 24 Stück

Kupferlitze isoliert, 10 m, blau

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

Spezifikationen

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

• Nennspannung: 6 VDC
• Außendurchmesser: 11 mm
• Montagelochdurchmesser: 8 mm

• Einbausicherungshalter, für 5x20 mm Sicherungen
• IP 40
• Nennspannung: 250 VAC
• Nennstrom: 10 A (VDE), 16 A (UL/CSA)

Files:

• Datasheet

Netzgeräte Einbaubuchse, mit Öffner und Lötaugen.

• Durchmesser Öffnung: 6,3 mm
• Durchmesser Mittelstift: 1.9 mm
• Bemessungsstrom: 0,5 A @ 12 V DC
• Isolationswiderstand: > 100 M Ohm

Kupferlitze isoliert, 10 m, gelb

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

Spezifikationen

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

Kupferlitze isoliert, 10 m, grau

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

Spezifikationen

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt
