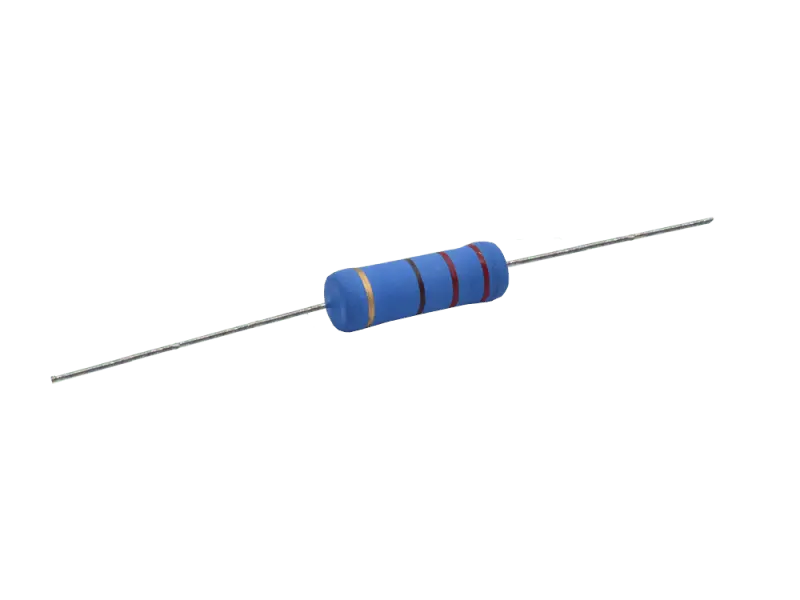

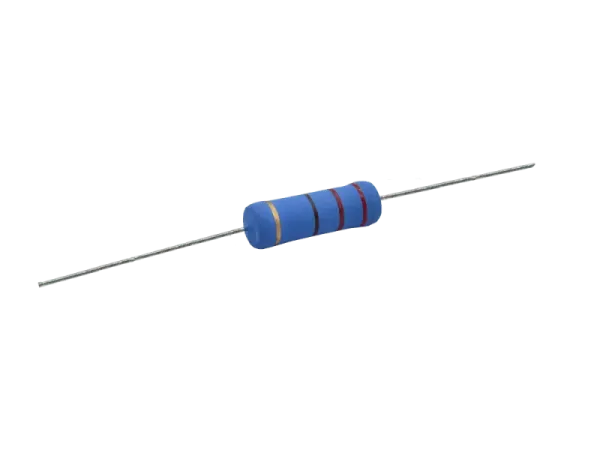

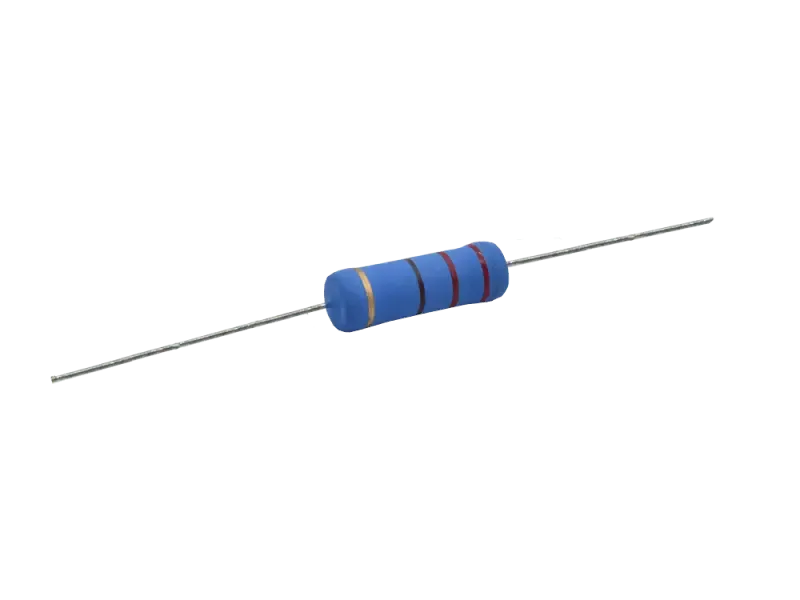

Metalloxid Widerstand 5 Watt, 4,7 kOhm , kleine Bauform

Beschreibung

Metalloxid Film Widerstand

Montage: Axial
Widerstand: 100 Ohms
Nennleistung: 5 W
Abweichungstoleranz: 5 %
Temperaturkoeffizient: 350 PPM / C
Betriebstemperatur min/max: - 55 C / + 155 C
Nennspannung: 500 V
Durchmesser: 8,5 mm
Länge: 25 mm
Anschlussdrahtdurchmesser: 0.75 mm

Sicherheitsinformation

Sicherheitsinformation für elektrische Bauteile, speziell für Röhrenverstärker

Bei allen elektrischen, elektromechnischen und mechanischen Bauteilen gelten grundsätzlich die Spezifikationen sowie Betriebsparameter die sich aus der jeweiligen Typen-Norm ergeben.
Weitere Hinweise sind, soweit vorhanden, den jeweiligen Datenblätern und Produktbeschreibungen zu entnehmenwelche dem Produkt bei liegen.

Allgemeine Hinweise

NICHT FÜR KINDER GEEIGNET - Verschluckungsgefahr durch Kleinteile
NICHT FÜR LAIEN GEEIGNET - Lebensgefahr durch hohe Spannungen
Es gelten die jeweils dem Bauteil zugrunde liegenden Sicherheits und Verarbeitungsvorgaben
CE-Konformität gilt nur bei fachgerechtem Einbau
Gewährleistung erlischt bei unsachgemäßem Umgang
Betreiber trägt Verantwortung für ordnungsgemäße Installation
Lokale Vorschriften und VDE-Bestimmungen sind einzuhalten
Nennleistung niemals überschreiten
Nennspannungen und Ströme niemals überschreiten

Erforderliche Fachkenntnisse

Umgang mit Messgeräten (Multimeter, Oszilloskop) und Auswertung der Messergebnisse
Sicherer Umgang mit hohen Spannungen (bis 500V und mehr)
Lesen und Verstehen von Schaltplänen
Auswahl der geeigneten Werkzeuge
Kenntnisse über elektrische Bauteile und deren Eigenschaften
Erste-Hilfe-Kenntnisse bei Elektrounfällen
Kenntnisse der VDE-Bestimmungen und Sicherheitsvorschriften

Spezifische Sicherheitshinweise nach Bauteilgruppen

Verstärkerröhren

Gefahr durch hohe Spannungen
Gefahr durch sehr hohe Hitzeentwicklung
Gefahr durch Glasbruch
Gefahr durch UV-Strahlung bei defekten Röhren

Transformatoren & Drosseln

Nur für Fachpersonal! Der Ein- und Ausbau von Netztransformatoren, Drosseln, Ausgangsübertragern und Schaltnetzteilen darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Gefahr durch hohe Spannungen
Gefahr durch Stromschlag
Gefahr durch hohes Gewicht
Verletzungsgefahr
Brandgefahr bei Überlastung

Kondensatoren

Explosionsgefahr bei falscher Polung von Elektrolyt-Kondensatoren
Betriebsspannung niemals überschreiten
Gefahr durch hohe Spannungen
Gefahr durch Stromschlag
Kondensatoren können Spannung über Stunden speichern

Widerstände

Gefahr durch große Hitze
Gefahr durch hohe Spannungen
Brandgefahr bei Überlastung
Gefahr durch heiße Oberflächen
Verbrennungsgefahr

Sicherungen

Nur durch identische Werte ersetzen
Niemals überbrücken oder "reparieren"
Ursache für den Sicherungsausfall vor Austausch finden
Brandgefahr bei falschen Sicherungswerten

Relais & Schalter

Gefahr durch Schaltfunken
Kontaktabbrand bei Überlastung
Brandgefahr bei defekten Kontakten

Potentiometer & Drehschalter

Gefahr durch hohe Spannungen an den Kontakten
Brandgefahr bei Überlastung
Mechanische Beschädigung kann zu Kurzschluss führen

Dioden & Gleichrichter

Gefahr durch hohe Spannungen
Hitzeentwicklung
Verbrennungsgefahr
Polung beachten
Funktionsausfall bei falscher Polarität
Kühlkörper erforderlich bei Leistungsdioden

Buchsen, Stecker & Kabel

Gefahr durch hohe Spannungen
Isolierung auf Beschädigungen prüfen
Zugentlastung beachten
Brandgefahr bei unterdimensionierten Kabeln
Berührungsschutz bei Hochspannungsbuchsen

Kühlkörper & Lüfter

Verbrennungsgefahr durch heiße Oberflächen
Mechanische Verletzungsgefahr bei laufenden Lüftern
Elektrische Gefahr bei defekten Lüftermotoren

Platinen & Lötstützpunkte

Gefahr durch scharfe Kanten
Brandgefahr durch Lötarbeiten
Gefahr durch Lötrauch
Belüftung erforderlich
ESD-Schutz beachten

Gehäuseteile & Befestigungsmaterial

Verletzungsgefahr durch scharfe Kanten
Elektrische Sicherheit
Erdung beachten
Ausreichende Belüftungsöffnungen vorsehen
Berührungsschutz für spannungsführende Teile

Messinstrumente & Anzeigen

Gefahr durch hohe Spannungen bei analogen Instrumenten
Zerbrechliche Glasfront
Verletzungsgefahr

Herstellerinformation

Herstellerinformationen | Manufacturer Information
Vishay Electronic GmbH
Hofmark-Aich-Str. 36
84030 Landshut
Germany
https://www.vishay.com/
