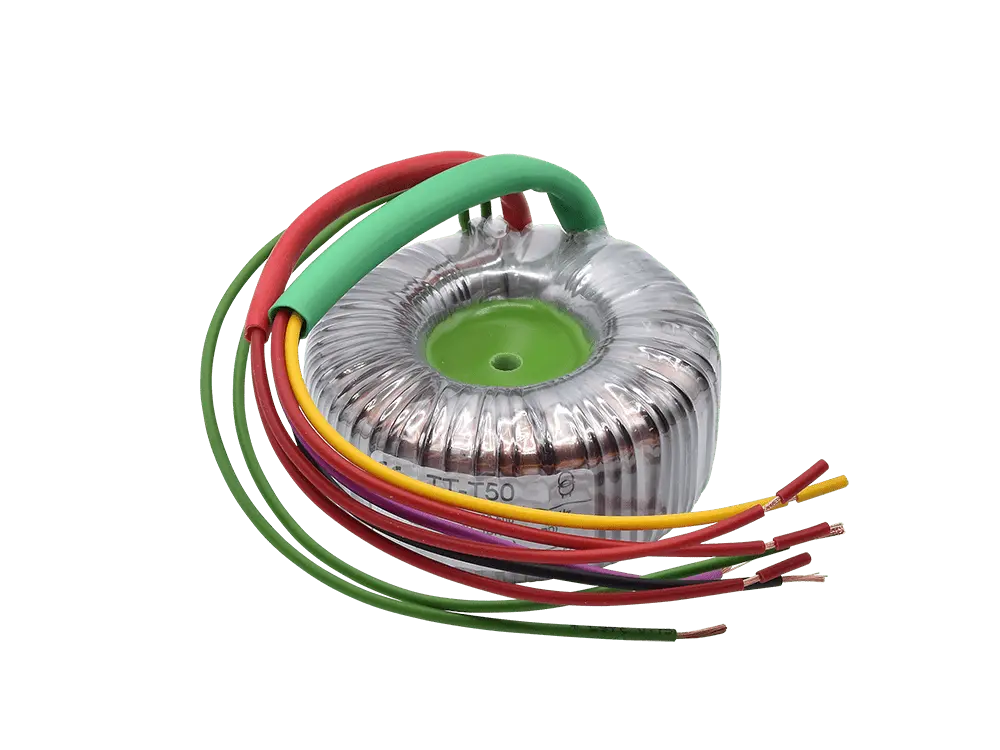

Ringkern Netztrafo 50VA

Ausgangsübertrager für G5 Verstärker-Projekt
Single-Ended

• Pri: 0-2k5-5k Ohm
• Sec: 4-8-16 Ohm
• Max. DC: 160 mA
• Leistung: 15 W

Dateien:

• Datenblatt

Tube-Town EZ-Board #080

• Bohrungen: 6 x 30
• Größe: 60 x 300 mm
• Durchmesser Bohrung: 2,8 mm
• Material 2 mm
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB



Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.



Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt

2 Röhren, gematcht als Paar

JJ 6V6 Double Mica mit doppelt ausgeführtem Aufhängung des Systems im oberen Bereich der Röhre, wodurch mögliche Vibrationen, die durch starke mechanische Belastung auftreten können, deutlich reduziert werden. Diese Version der JJ 6V6 wurde speziell für den Betrieb in Combo-Verstärkern konzipiert.

Die JJ6V6 ist eine Beampowert Pentode mit Oktalsockel und einer maximalen Anodenverlustleistung von 14W. Sie verfügt über einen kräftigen Bassbereich, volle mittlere Tonlagen mit sehr guter Tonseparation und einem weichen, sauberen Hochtonbereich und überzeugt mit einem insgesamt ausgewogener Klang.
Aktuell ist die einzige 6V6, die aus neuer Produktion stammt und für bis zu 500 V Anodenspannung im Pentodenbetrieb zugelassen ist.

Dateien

• Datenblatt

• selbstklebend
• rechteckig, klein
• 12.7 mm x 12.7 mm x 5.8 mm
• schwarz
• Packung mit 24 Stück



• Typ: Noval Sockel, Packung mit 2 Stück
• Ausführung: Keramik, vergoldete Kontakte
• Anschlüsse: Printmontage
• für Röhrentyp: EL34, 6l6, KT88 etc.

• Länge: 240 mm
• Breite: 55 mm
• Kontakte: 2 x 30
• Hartpapier, 1,6 mm
• Kontaktabstand: 8,3 mm

Kabeldurchführung 10 mm - 5er Pack

• Farbe: schwarz
• Maße:
  • A: 10 mm
  • B: 12 mm
  • D: 17,5 mm
  • H: 6,8 mm
  • h: 2 mm
• Material: Weich-PVC, UL 94 V-2
• Betriebstemperatur: –30 bis +60 °C

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS
