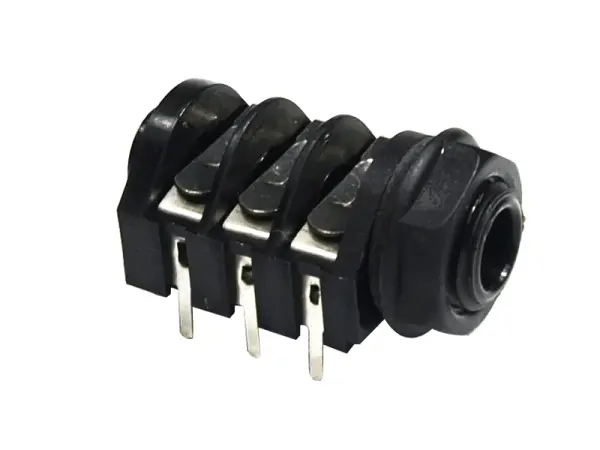

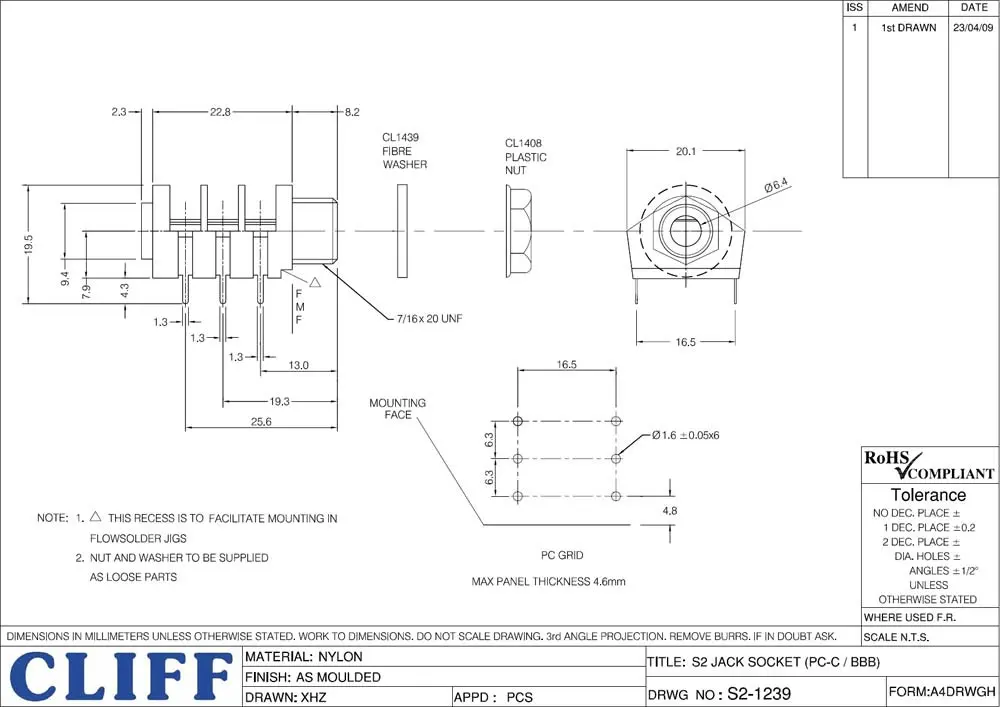

Cliff 1239 6,3 Stereo Klinkenbuchse PCB

4 Röhren, gematcht als Quartett

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt

• Typ: Metalized Polyester Film Kondensator (PET)
• Nennspannung: 630 V DC / 220 V AC
• Toleranz: +/- 10%
• Betriebstemperatur: - 55°C / + 100 °C
• Anschluss: axial

Bausatz für einen aktiven, seriellen Röhren FX-Loop (auch parallel verwendbar) zum nachträglichen Einbau in vorhandene Röhrenverstärker.

Die FX-Loop arbeitet mit einer 6112 Miniaturröhre für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Heizung:
6,3 V / 300 mA

Achtung: Hochspannung !
Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Dateien

• Dokumentation
• Dokumentation - ALT

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 100 µF
• Nennspannung: 160 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 16 mm x 25 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Elektrolyt Kondensator
• Kapazität: 10 µF
• Nennspannung: 63 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 5 mm x 11 mm
• Anschluss: axial

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.
